В этой статье описывается, как измерить выходную мощность из USB-порта на устройствах Elo.

Измерение выходной мощности из USB-порта можно осуществить с помощью простого недорогого USB-метра мощности.
Эти устройства специально разработаны для измерения напряжения, тока и мощности, подаваемых через USB-порты.



Вот как вы можете измерить мощность:

1. Получите USB-метр мощности: Вы можете купить USB-метр мощности в интернете или в магазинах электроники, таких как этот. Эти устройства обычно имеют компактный форм-фактор и оснащены USB-разъемами на обоих концах.
2. Подключите USB-метр мощности: Подключите один конец USB-метра мощности к USB-порту, из которого хотите измерить выходную мощность. Убедитесь, что он надежно подключен.
3. Подключите нагрузку (если необходимо): Если вы хотите измерить выходную мощность под определенной нагрузкой (например, если вы подключаете periferий или заряжаете устройство), подключите нагрузочное устройство к другому концу USB-метра мощности.

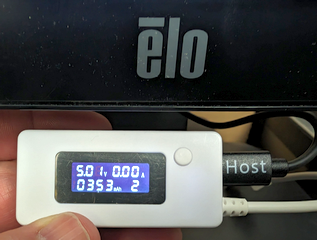

4. Считайте показания: USB-метр мощности будет отображать различные измерения, такие как напряжение (в вольтах), ток (в амперах) и мощность (в ваттах). Эти показания дадут вам представление о выходной мощности из USB-порта.
5. Интерпретируйте показания: Напряжение (V) указывает на электрический потенциал между положительными и отрицательными клеммами USB-порта. Ток (I) указывает на поток электрического заряда по цепи. Мощность (P) — это произведение напряжения и тока (P = V x I), измеряемое в ваттах. Это фактическая мощность, подаваемая через USB-порт.
6. Запишите показания: Если вам нужно отслеживать выходную мощность со временем или для документальных целей, вы можете записать показания, предоставленные USB-метром мощности.

Помните, что USB-порты могут иметь разные характеристики (например, USB 2.0, USB 3.0, USB-C) с различными возможностями выходной мощности. Убедитесь, что вы проверили характеристики USB-порта, который вы измеряете, чтобы обеспечить совместимость с требованиями питания вашего устройства.
