Bu makale SmartSet Veri Protokolünü ve açıklamasını listelemektedir

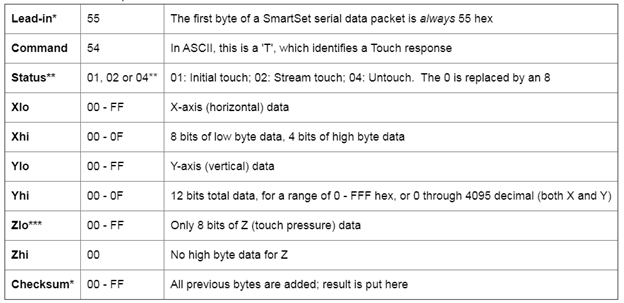

Aşağıdaki tablo her bir baytın fonksiyonunu göstermektedir.



Aşağıdaki tablo her birinin fonksiyonunu açıklamaktadır.



* Bu baytlar yalnızca seri veri paketinde bulunmaktadır.
** AccuTouch kontrolcüleri için 01, 02 veya 04; IntelliTouch kontrolcüleri için 81, 82 veya 84
*** AccuTouch için her zaman FF; IntelliTouch için 00 - FF, dokunma basınca bağlı olarak

Giriş baytı, 55 hex, bitlerin sırayla değiştiği (0101 0101) benzersiz bir ikili desendir; bu benzersiz desen geçerli bir dokunma paketinin tanımlanmasına yardımcı olur.

Kontrol toplamı baytı, önceki dokuz baytın toplamı artı AA hex (toplamın yalnızca düşük baytı saklanır) olup, veri ile birlikte (dokunmatik ekran kontrolcüsü tarafından) onuncu bayt olarak gönderilir.

Yazılım sürücüsü paketi aldığında, ilk dokuz baytın toplamını artı AA hex olarak hesaplar. Ardından, toplamını kontrolcü tarafından gönderilen kontrol toplamı baytı ile karşılaştırır; eğer ikisi eşleşmiyorsa, iletimde bir hata olmuştur ve bu durumda veriler atılır. 0xAA, 0x55'in birin tamamlayıcısıdır. Bunların toplamı 0xFF (düşük bayt), 0x00 değil olarak elde edilir.
