Eski X-Series AiO'dan WiFi adaptörünü nasıl çıkarırım?

Bu makale, Elo eski X-Series AIO dokunmatik bilgisayarlarında Wi-Fi adaptörünün nasıl söküleceği veya değiştirileceğini açıklar.

Bu kılavuz, BT mühendisleri, sistem mühendisleri, elektrik mühendisleri ve son kullanıcılar için hazırlanmıştır. Bu kılavuzu takip ettikten sonra ek yardım gerekiyorsa, Elo Teknik Destek ile www.elotouch.com adresinden iletişime geçin.

Önemli: Bu işleme başlamadan önce cihazın elektriğini kapatın ve tüm kabloları bağlantısını kesin. İç bileşenlere ve anten bağlantılarına dikkat edin.

Gerekli Ekipman

Düz koruyucu yüzey
Elo X-Series AIO Dokunmatik Bilgisayar
Küçük bir yıldız tornavida
Wi-Fi adaptörü değiştirilmeyecekse elektrik bandı
Değiştirme Wi-Fi adaptörü, modül değiştiriliyorsa

Prosedür

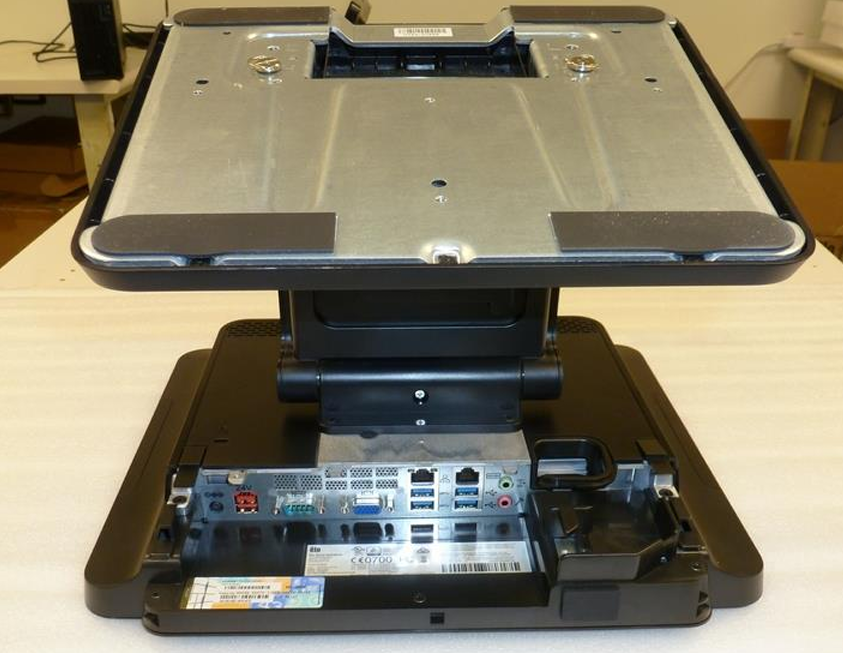

Cihazı koruyucu yüzey üzerine yerleştirin
X-Series birimini düz bir koruyucu yüzeye yüzüstü koyun.

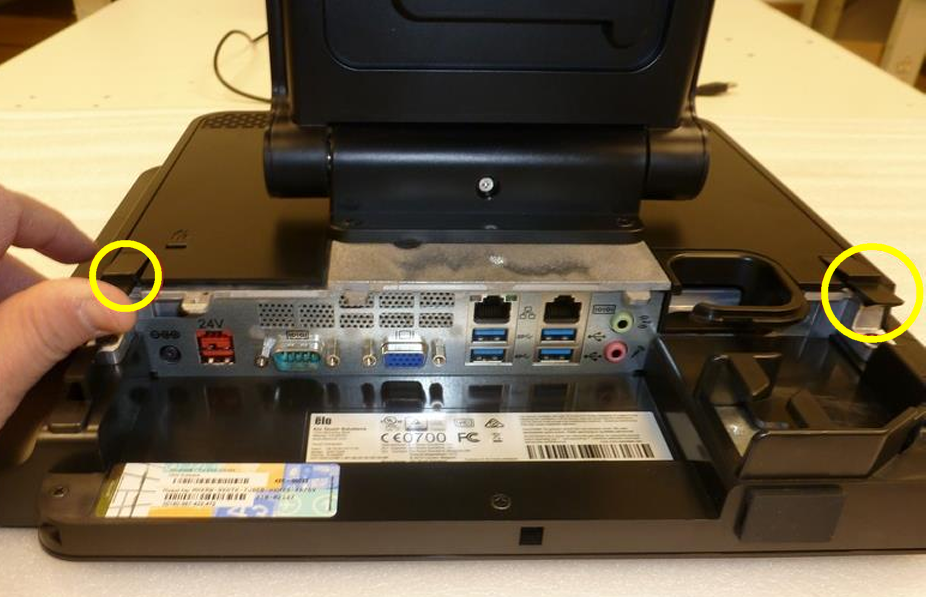

Arka kapağı çıkarın
Arka kapağın alt kısmındaki iki sekmeyi yukarı çekin, ardından çıkarmak için yukarı ve ileri doğru iterek kapağı çıkarın.

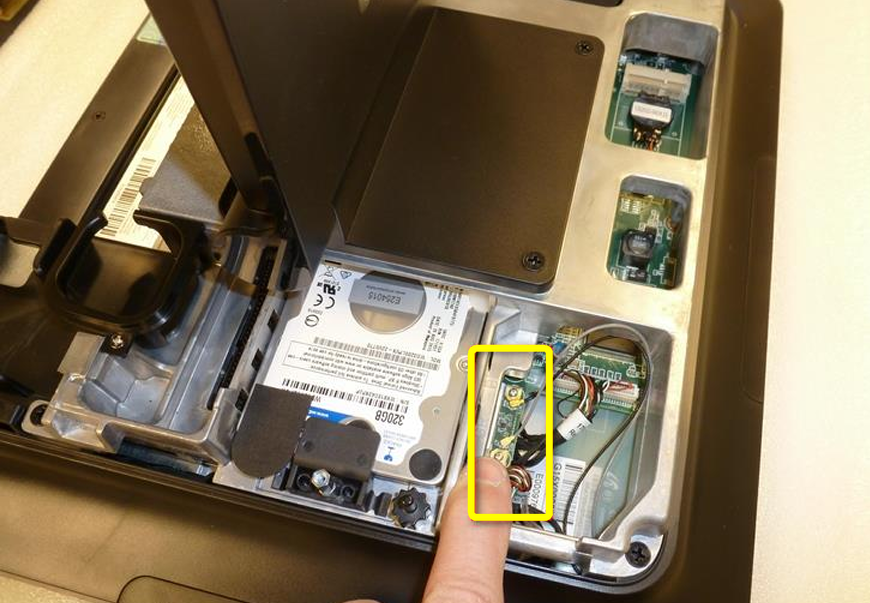

Anten kablolarını bağlantısını kesin
Birimin sağ üst köşesindeki Wi-Fi adaptörünü bulun ve adaptörden siyah ve gri anten kablolarını ayırın.

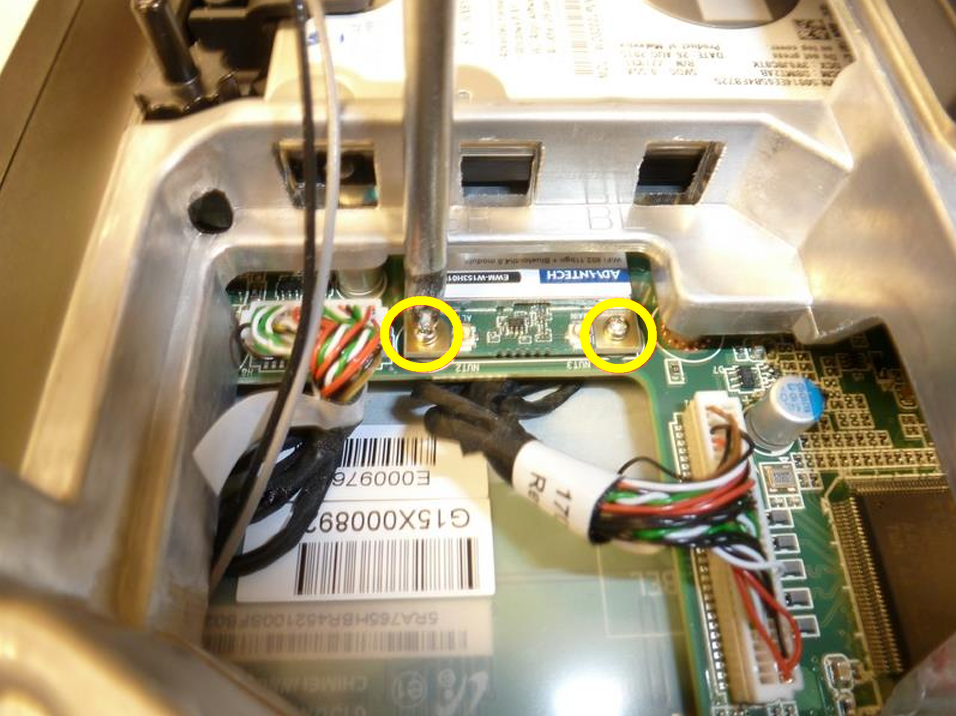

Adaptör vidalarını çıkarın
Küçük bir yıldız tornavida kullanarak, Wi-Fi adaptörünü sabitleyen iki vidayı çıkarın.

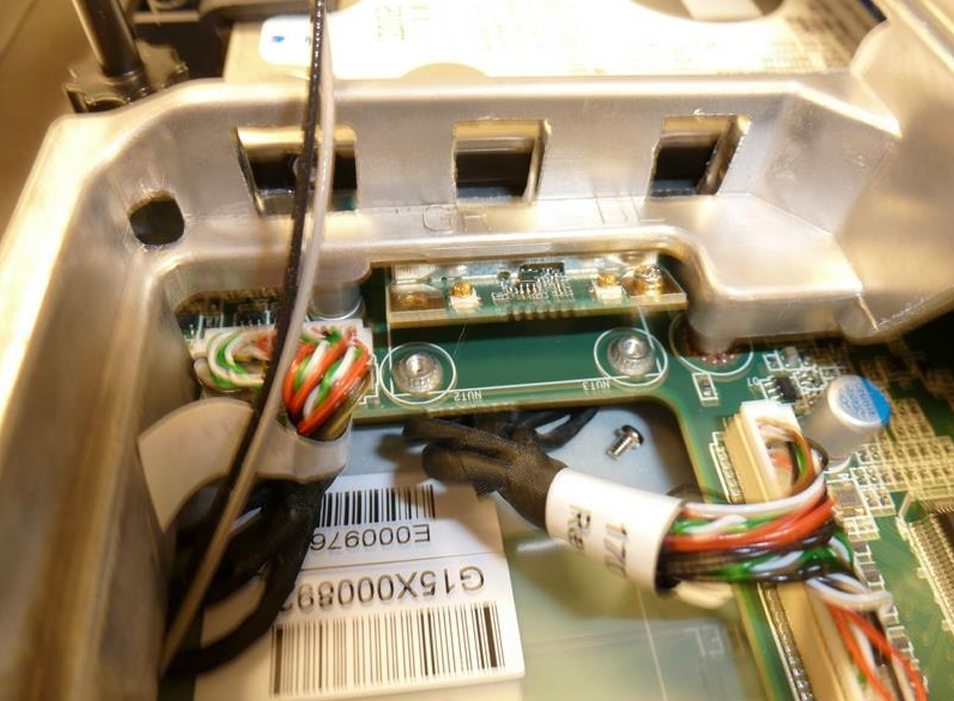

Wi-Fi adaptörünü kaldırın
Vidalar çıkarıldığında, Wi-Fi adaptörü yuvasından yukarı yönde kalkacaktır.

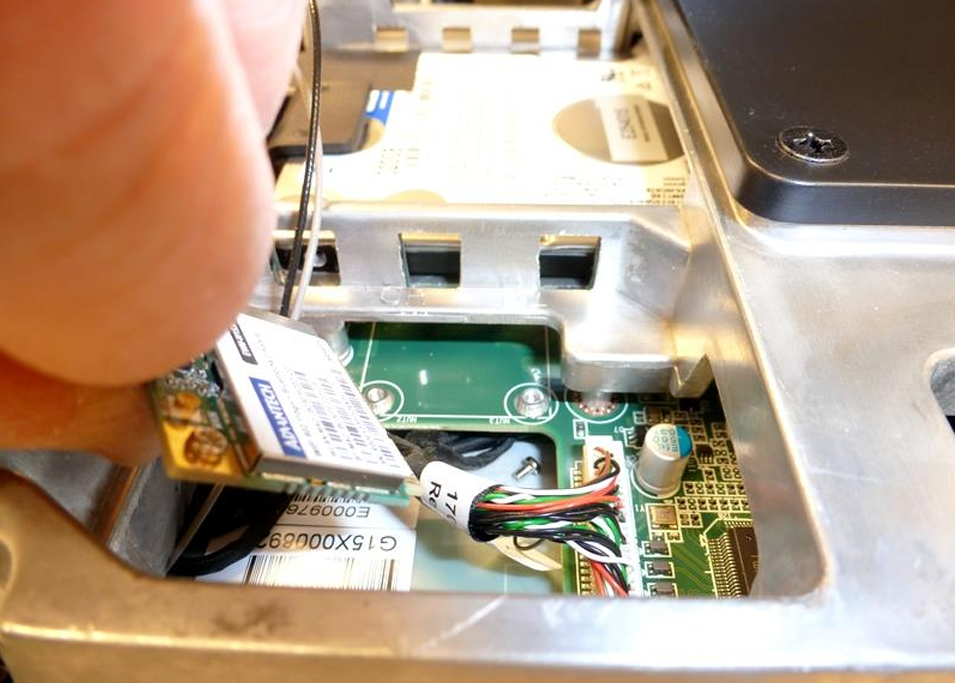

Adaptörü çıkarın
Wi-Fi adaptörünü cihazdan dikkatlice çıkarın.

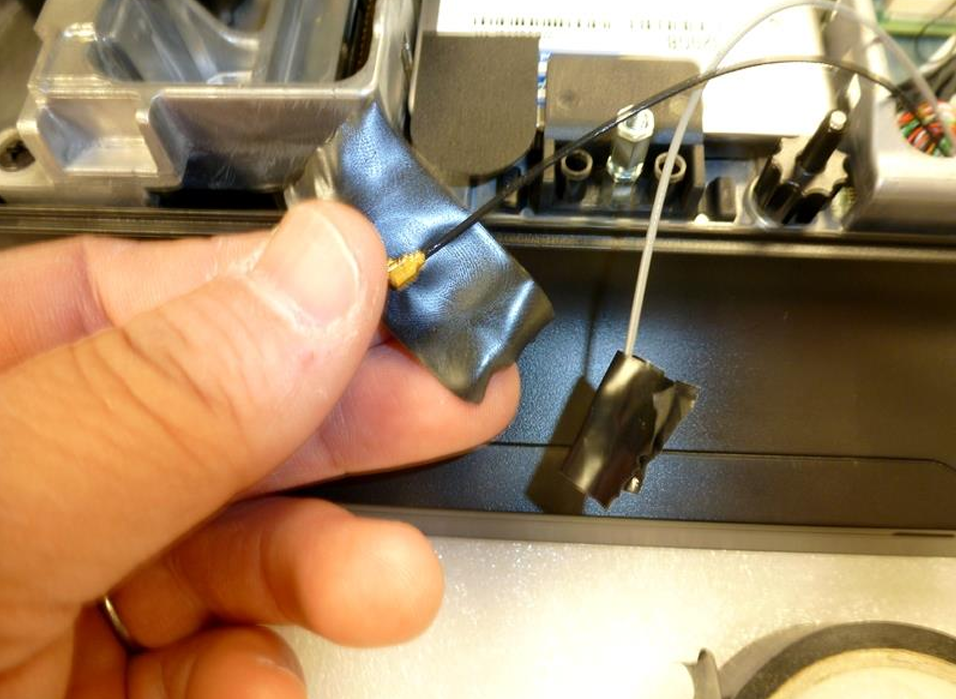

Değiştirmeyi takın veya bağlantıları koruyun
Wi-Fi adaptörü değiştirilmeyecekse, anten bağlantılarını elektrik bandı ile sararak kazara kısa devreleri önlemeye yardımcı olun. Eğer değiştirme adaptörü takıyorsanız, yeni adaptörü yuvasına kaydırın ve önceki adımları tersine çevirerek birimi yeniden monte edin.

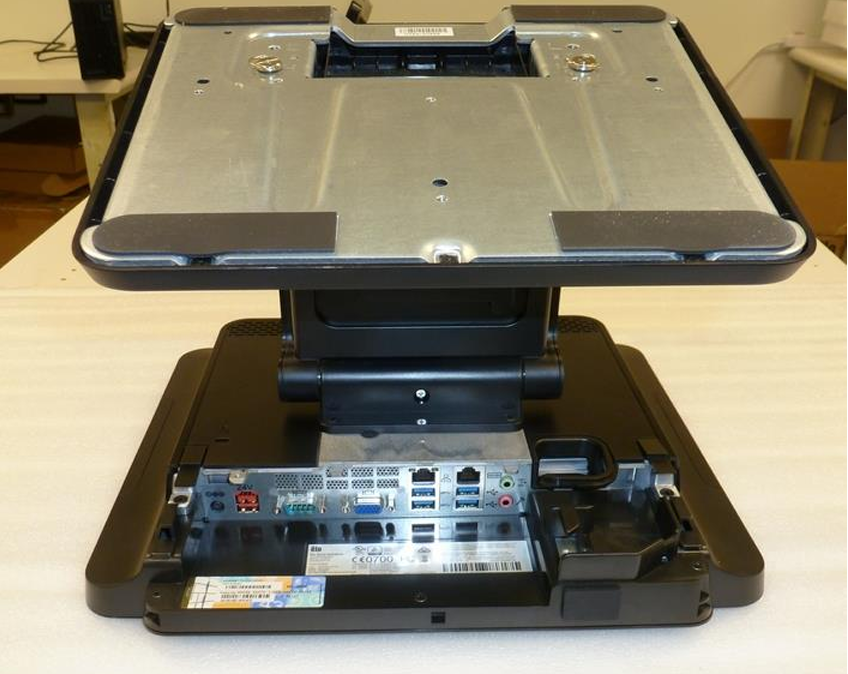

Arka kapağı yeniden takın
Prosedürü tamamlamak için arka kapağı değiştirin.
