Elo X-Series Rev. A, Hepsi Bir Arada Dokunmatik Bilgisayarların Anakart BIOS'unu Güncelleme Yöntemi (Q87 Çipset)
Hedef Kitle: Kamu / Elo Müşterileri, BT Destek, Saha Hizmet Mühendisleri & Entegratörler
Makale Türü: Eski Donanım Bakımı & BIOS Güncelleme Prosedürü
⚠️ Eski Ürün Desteği İle İlgili Bilgilendirme:
Bu makale ve güncelleme prosedürü, resmi Ömür Sonu (EOL) aşamasına ulaşmış eski Elo X-Series AiO Dokunmatik Bilgisayarlar için bir iyilik olarak sağlanmıştır.
KRİTİK DONANIM DENETİMİ: Elo X-Series birimleri, iki farklı ana kart mimarisi ile üretilmiştir: Intel H81 ve Intel Q87. Bu prosedür ve yazılım paketi yalnızca Q87 anakartı ile donatılmış sistemler için geçerlidir. Bu BIOS paketini H81 anakartına güncellemeye çalışmak, EEPROM'u bozacak ve anakartı kalıcı olarak zarar verecektir.
Gerekli Donanım & Yazılım İndirmeleri
| Öğe | Açıklama & İndirme Bağlantıları |
|---|---|
| Hedef Donanım | Elo X-Series Rev. A, AiO Dokunmatik Bilgisayar (Intel Q87 Anakart) |
| USB Flash Sürücü | Standart USB 2.0/3.0 flash sürücü (DOS başlatılabilir disk olarak biçimlendirilmiş) |
| Q87 BIOS Paketi | Elo X-Series Q87 BIOS Güncelleme Dosyalarını İndir (v113) |
| DOS Başlatma Sistem Dosyaları | DOS Sistem Başlatma Dosyalarını İndir |
| HP USB Format Aracı |
HP USB Disk Storage Format Aracı (Softpedia) (Biçimlendirme kolaylığı için sağlanan üçüncü taraf aracı; Elo üçüncü taraf yazılımlarından sorumlu değildir.) |
Adım Adım BIOS Güncelleme Prosedürü
-

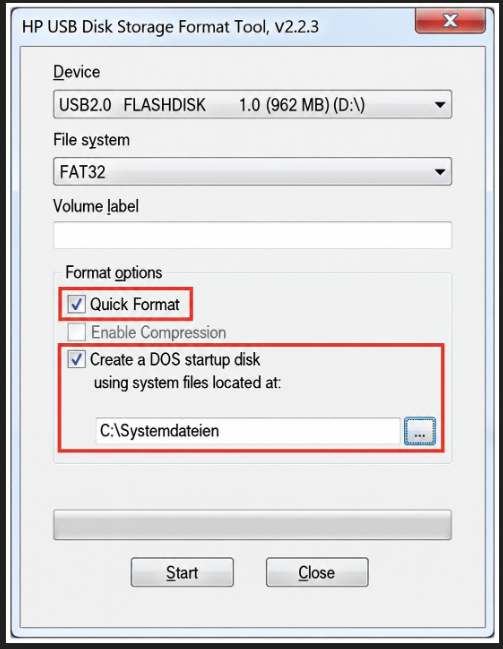

Başlatılabilir USB Sürücü Oluşturun:
HP USB Disk Storage Format Araçlarını Yönetici olarak başlatın. Biçim seçenekleri altında, Bir DOS başlatma diski oluşturun'u işaretleyin, şuradaki DOS sistem dosyalarını kullanarak:'ı seçin ve indirdiğiniz ve çıkardığınız DOS sistem dosyaları klasörüne göz atın. Başlat'a tıklayın: -

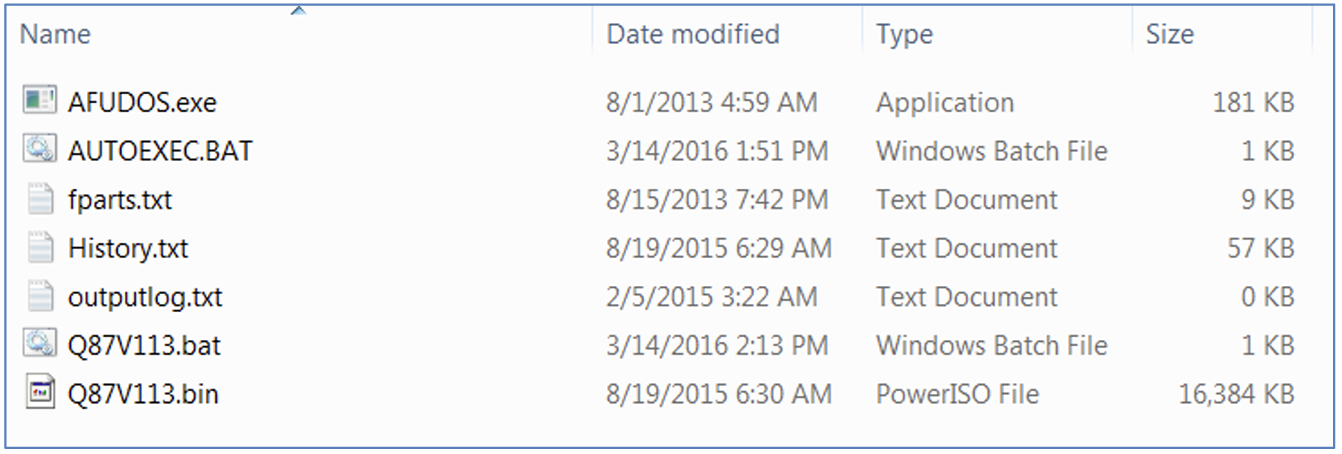

BIOS Güncelleme Dosyalarını USB'ye Kopyalayın:
İndirilenQ87 BIOS (v113)arşivini çıkarın ve tüm dosyaları başlatılabilir USB flash sürücünüzün kök dizinine doğrudan kopyalayın: -

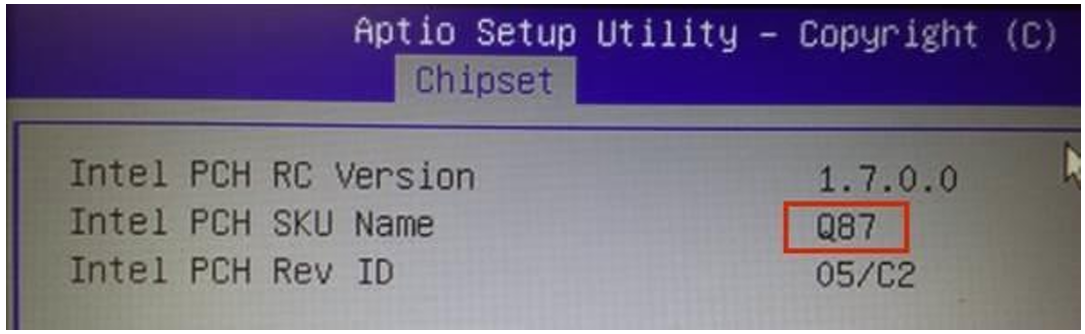

Q87 Anakart Mimarisi Doğrulaması:
Devam etmeden önce hedef sisteminizin bir Intel Q87 anakart modeli olduğunu tekrar doğrulayın: -

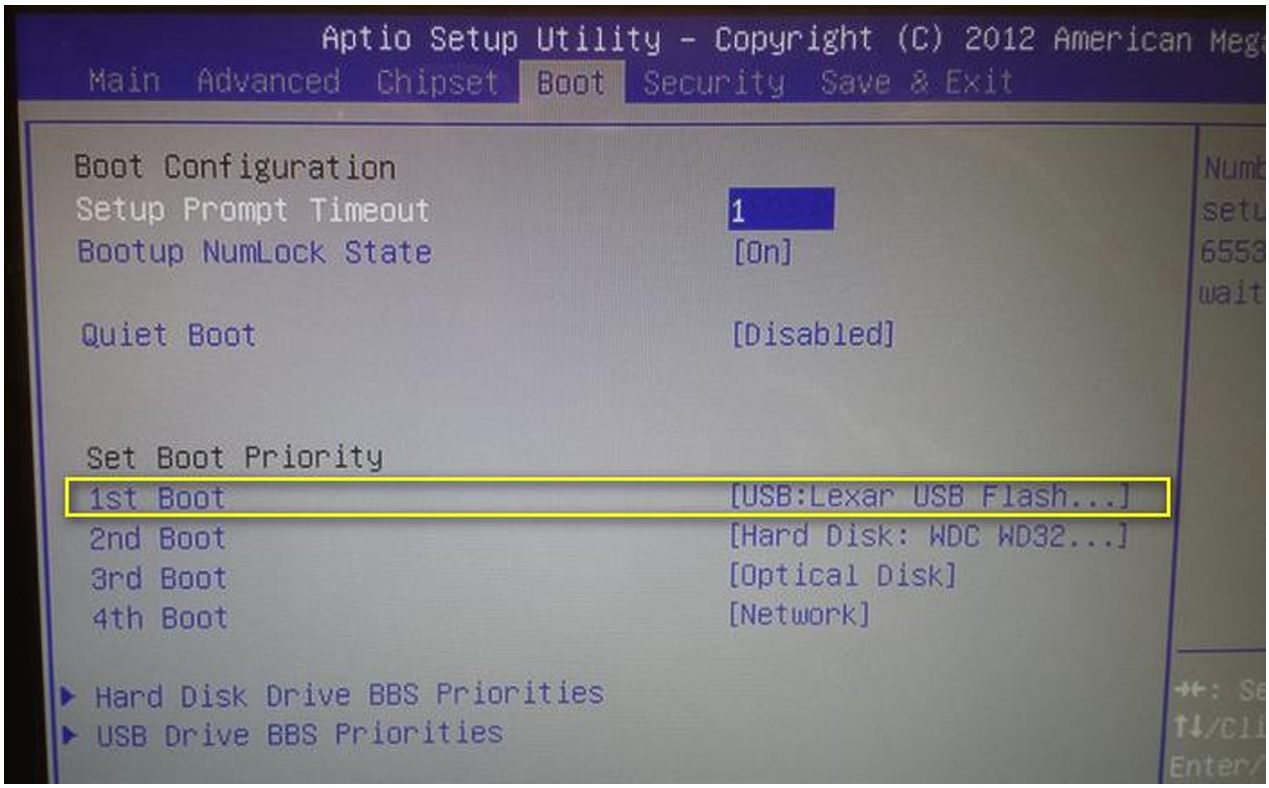

BIOS Başlatma Sırasını Yapılandırın:
Hazırlanan USB sürücüsünü Elo X-Series birimine takın. Bilgisayarı açın ve BIOS Ayar aracına girmek için sürekli olarak Del veya F2 tuşuna basın. BOOT sekmesine gidin ve USB Flash Sürücüsünü Önyükleme Seçeneği #1 olarak yapılandırın. Değişiklikleri kaydetmek ve çıkmak için F4 tuşuna basın: -

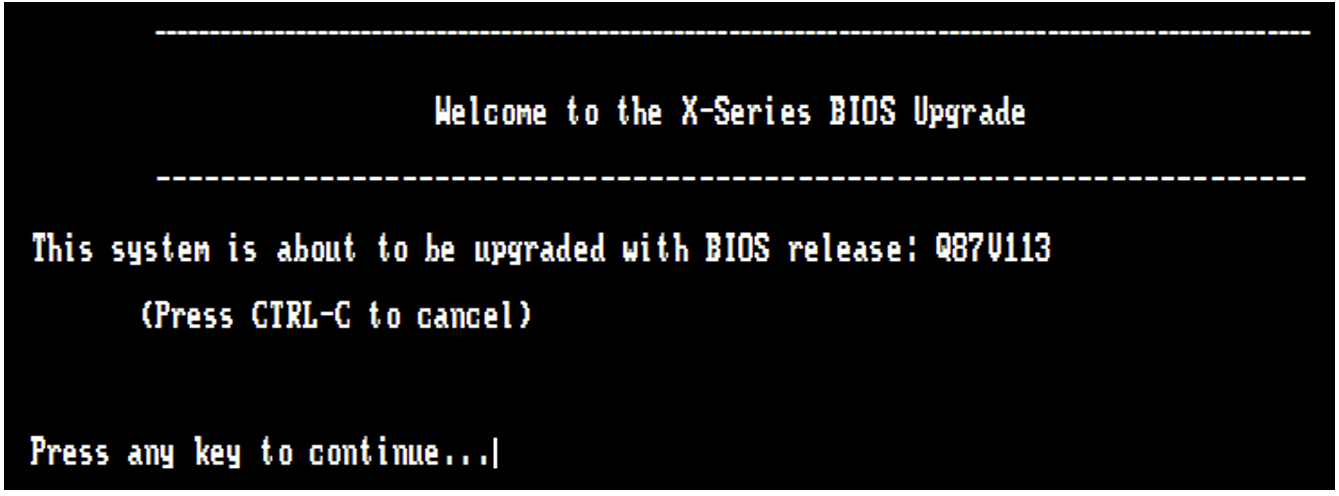

DOS Flash Aracına Önyükleme:
Sistem, DOS flash ortamına önyükleme yapacak ve başlatma komutunu görüntüleyecek. Otomatik flash dizisini başlatmak için herhangi bir tuşa basın: -

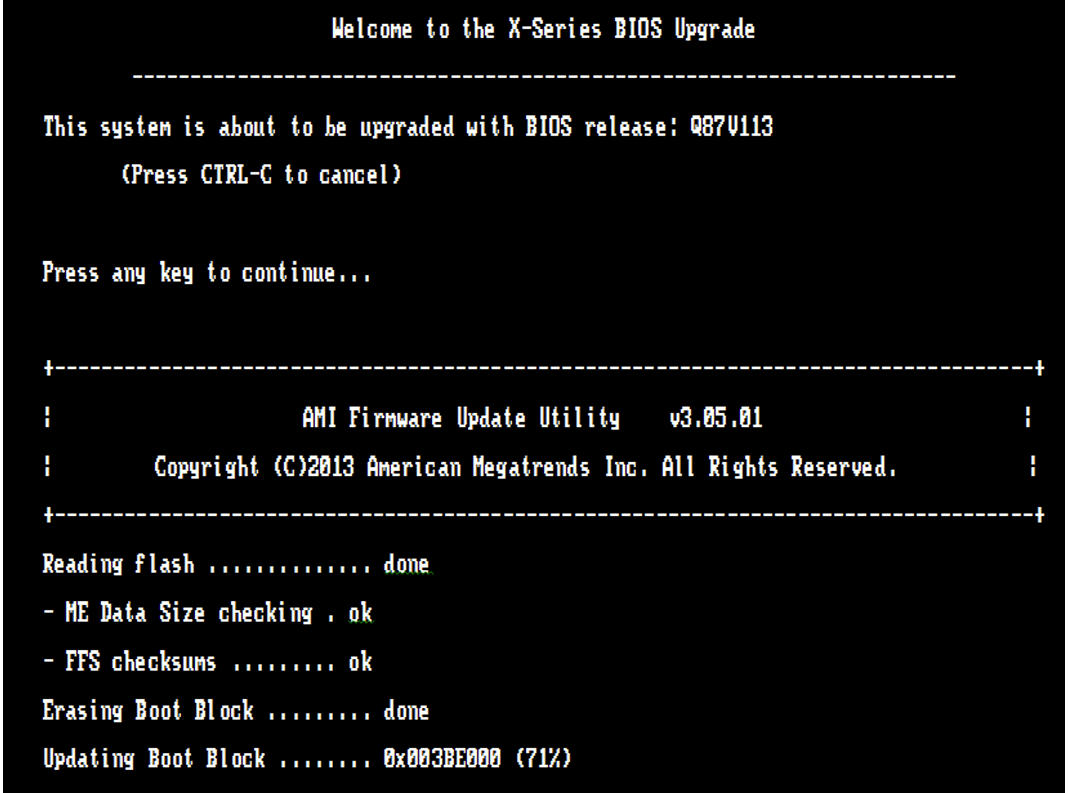

Flash Uygulaması Devam Ediyor:
Flash aracı EEPROM bloklarını silip, yazıp ve doğrulayacaktır.⚠️ KESİNTİYE UĞRAMAYIN: Flash işlemi aktif olarak yürütülürken makineyi kapatmayın veya fişini çekmeyin. -

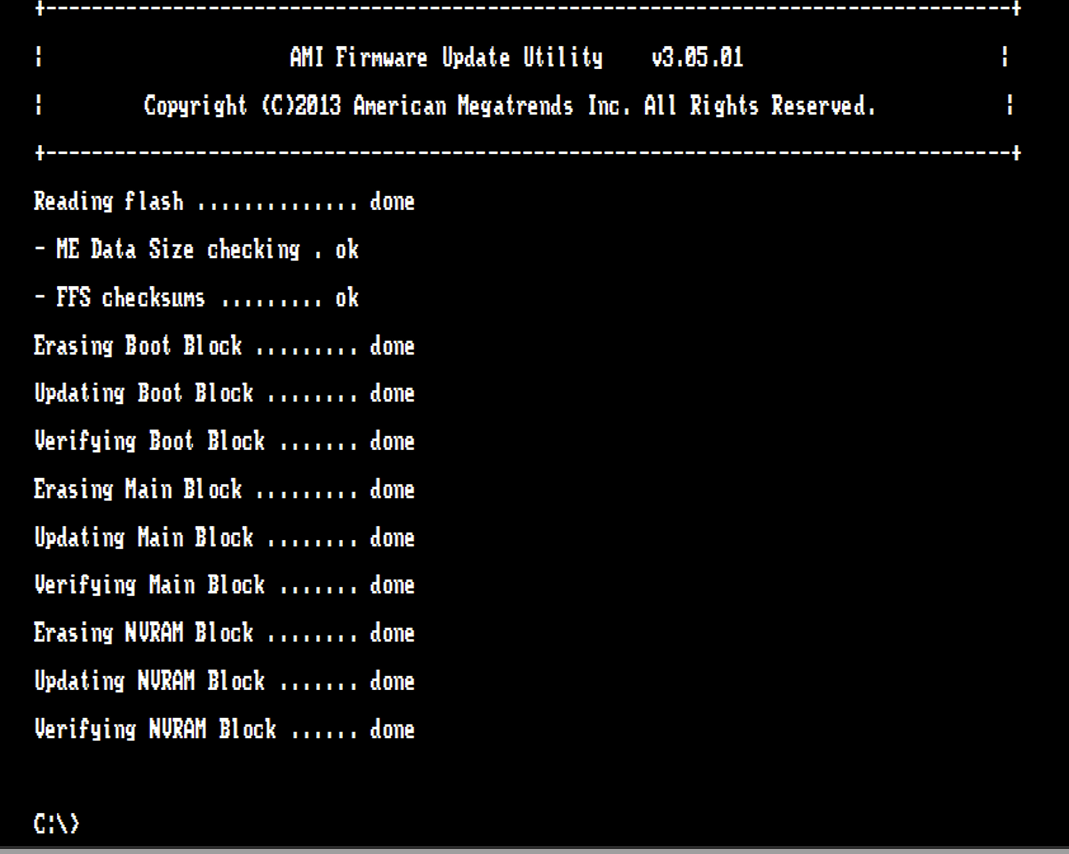

Güncelleme Tamamlandı:
Flash işlemi başarıyla tamamlandığında, komut satırı standartC:\>istemine dönecektir. USB flash sürücüsünü çıkarın ve sistemi güç döngüsüne sokun: -

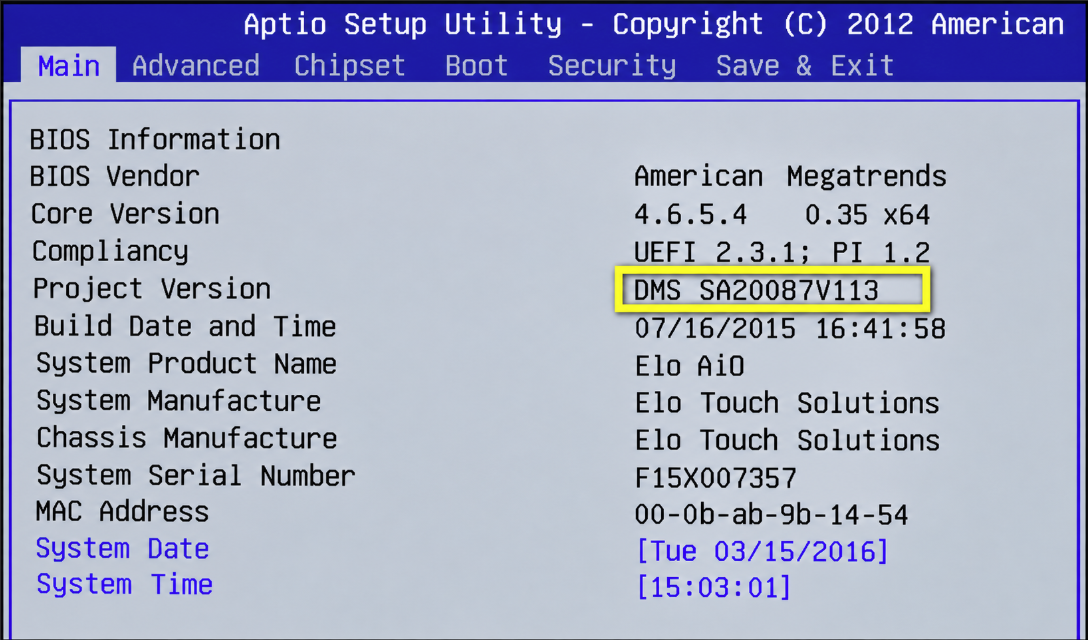

BIOS Sürümünü Doğrulayın:
Sistemi açın ve BIOS ayarlarına girin. Ana sekmesi altında, Proje Sürümü satırının güncellenmiş sürümü (örn.,V113) gösterdiğini doğrulayın:
