Bu makalede, Elo UIC680 NFC Okuyucu'yu MIFARE® kartları okumak için nasıl yapılandıracağınızı açıklamaktadır. Gerekli yardımcı programların kurulumu, MIFARE yazılımının yüklenmesi, yazılım sürümünün doğrulanması, MIFARE modunun etkinleştirilmesi ve kart işleminin test edilmesi konularını kapsamaktadır.
ℹ Başlamadan Önce

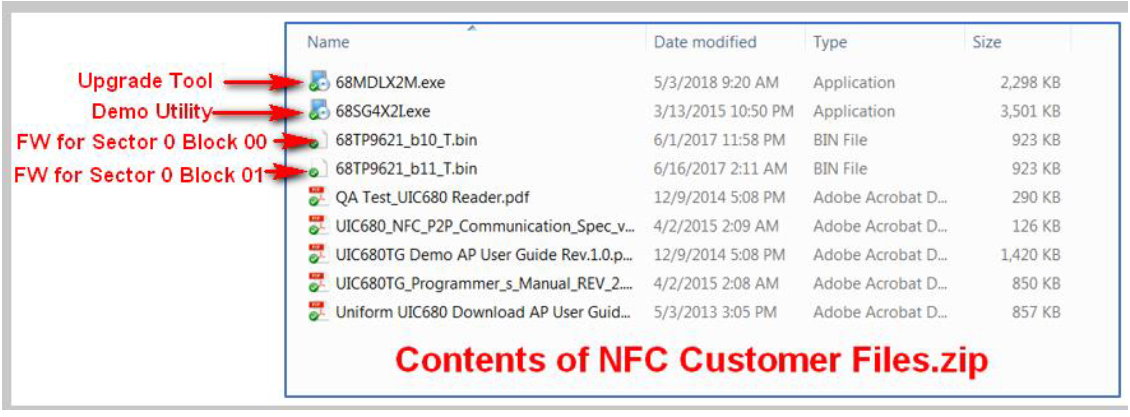

Bu işlemi başlatmadan önce, ekli NFC Müşteri Dosyaları.zip paketini bilgisayarınızdaki bir klasöre indirin ve çıkarın. Paket, bu prosedür için gerekli olan yazılım, güncelleme aracı, demo aracı ve destek dosyalarını içermektedir.
Bu işlemi başlatmadan önce, ekli NFC Müşteri Dosyaları.zip paketini bilgisayarınızdaki bir klasöre indirin ve çıkarın. Paket, bu prosedür için gerekli olan yazılım, güncelleme aracı, demo aracı ve destek dosyalarını içermektedir.

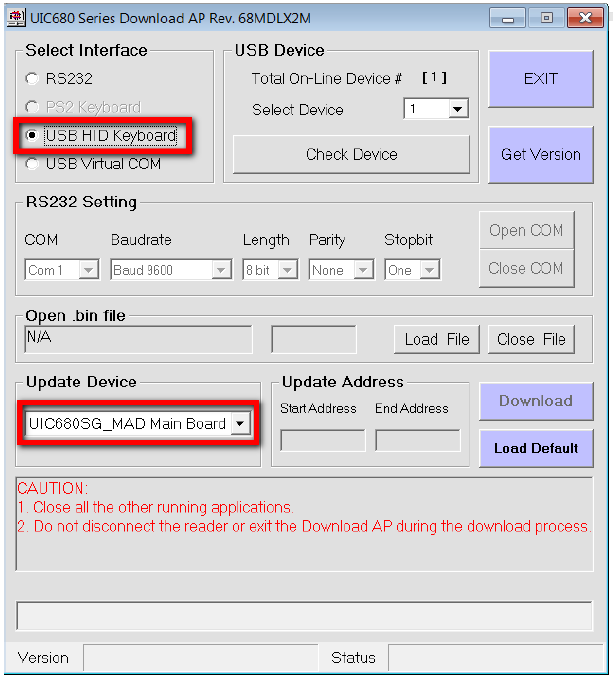

1. Adım — Güncelleme Araçlarını Kurun
- Run 68MDLX2M.exe.
- Select USB HID Klavye.
- From the Güncelleme Aygıtı açılır listesinden: UIC680SG_MAD Ana Kart seçin.
2. Adım — MIFARE Yazılımını Yükleyin

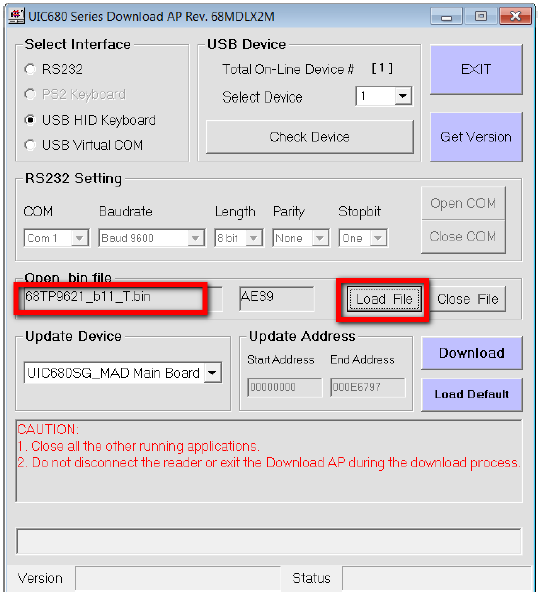

- Click Dosya Yükle.
- Gerekli yazılım dosyasını seçin.
⚠ Yazılım Seçimi
- 68TP9621_b11_T.bin — Sektör 0 / Blok 01 okur (çoğu uygulama için önerilir).
- 68TP9621_b10_T.bin — Sektör 0 / Blok 00 okur.
MIFARE kartlarınızın düzenine uyan yazılımı kullanın.

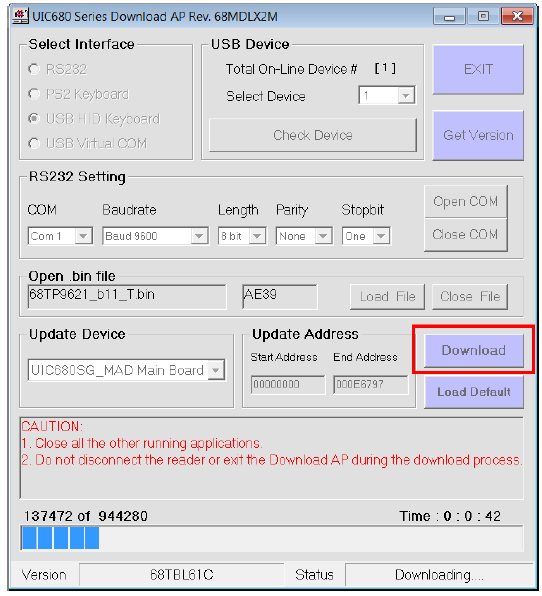

- Click İndir okuyucuyu programlamaya başlamak için.
- Yazılım indirilirken yaklaşık bir ila iki dakika bekleyin. Okuyucu programlama sırasında birkaç kez bip sesi çıkaracaktır.

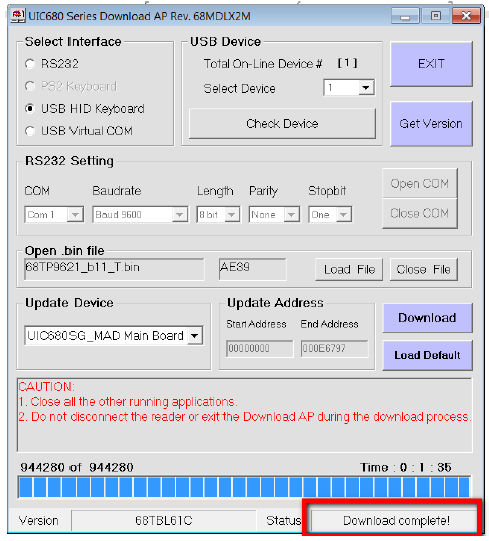

- Durum alanının: İndirme Tamamlandı! görüntülediğini doğrulayın.

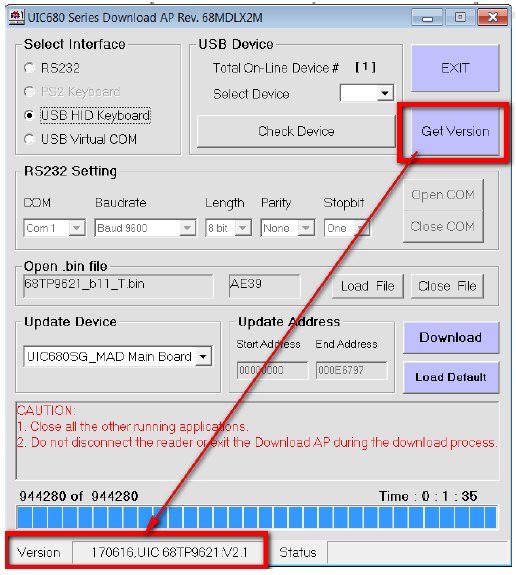

3. Adım — Yazılım Sürümünü Doğrulayın
- Click Sürüm Al.
- Yazılım sürümünün 170616 olduğunu doğrulayın.
- Click Çıkış.

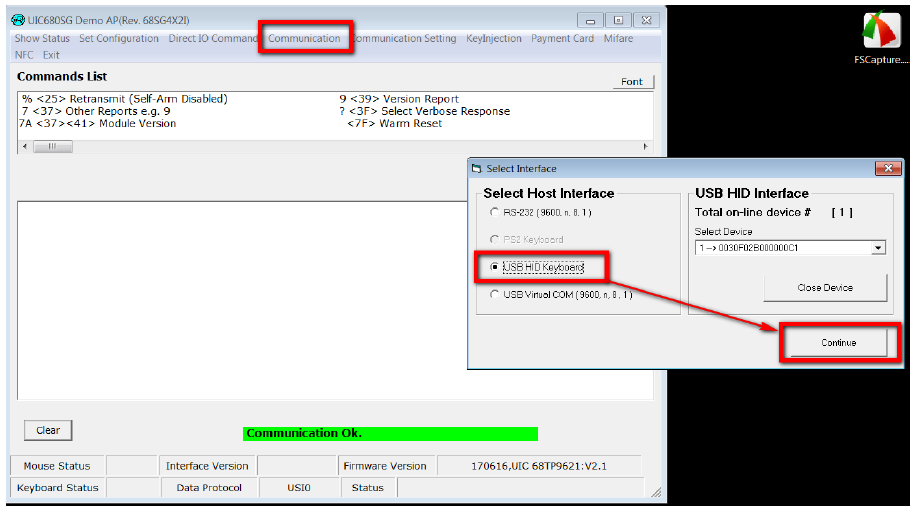

4. Adım — MIFARE Modunu Etkinleştir
- UIC680SG Demo Aracını çalıştırın: 68SG4X2I.exe.
- Select İletişim sekmesini seçin.
- Select: USB HID Klavye.
- Click Devam.

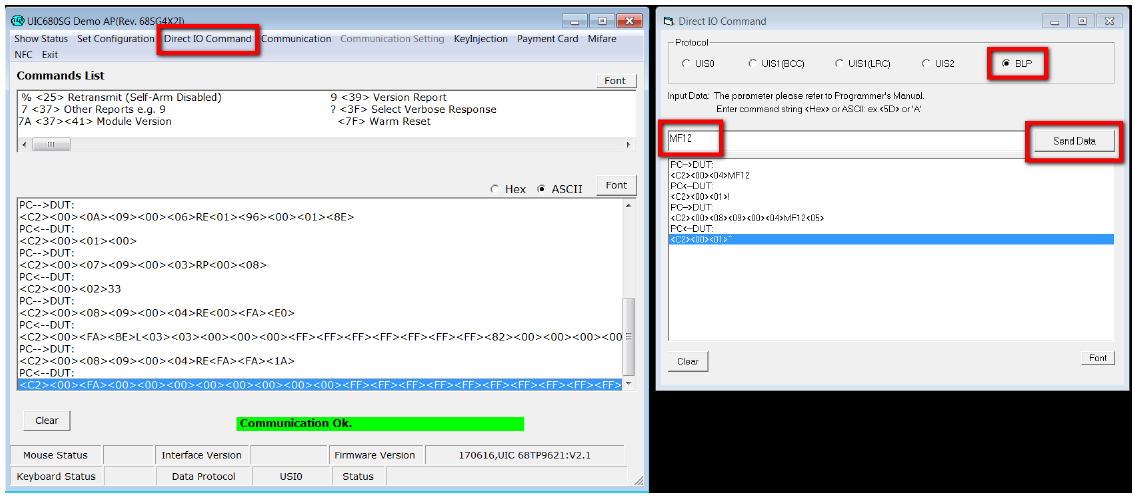

5. Adım — MIFARE Komutunu Gönderin
- Select Doğrudan IO Komutu sekmesini seçin.
- Protokol olarak BLP seçin.
- MF12 girin.
- Click Veri Gönder.
6. Adım — Okuyucuyu Yeniden Başlatın
USB kablosunu UIC680 okuyucusundan çıkarın ve tam bir güç döngüsü gerçekleştirmek için tekrar bağlayın.
7. Adım — Okuyucuyu Test Edin
- Windows Not Defterini açın.
- Bir MIFARE kartını okuyucuya getirin.
- Kart verilerinin göründüğünü doğrulayın.
Sorun Giderme
⚠ Kart Okunmuyorsa
- Doğrudan IO Komut ekranına geri dönün.
- Komut gönderin MF15.
- Okuyucuyu güç döngüsüne sokun.
- Kartı tekrar test edin.

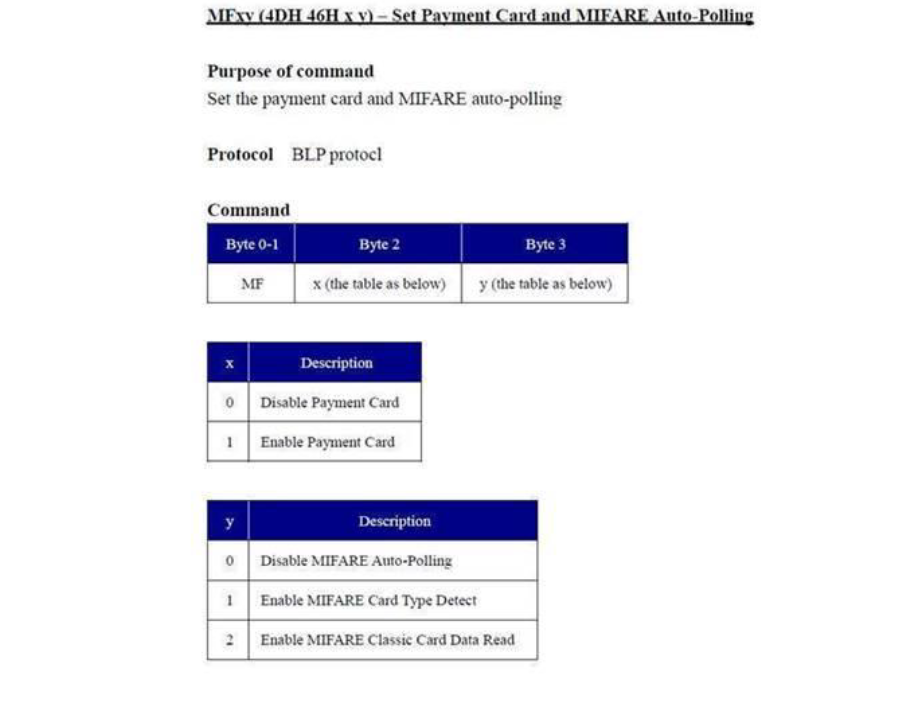

Gerekirse, kalan çalışma modlarını deneyin: MF10, MF11, MF12, MF13, MF14, MF15
Her mod değişikliğinden sonra tam bir güç döngüsü gereklidir.

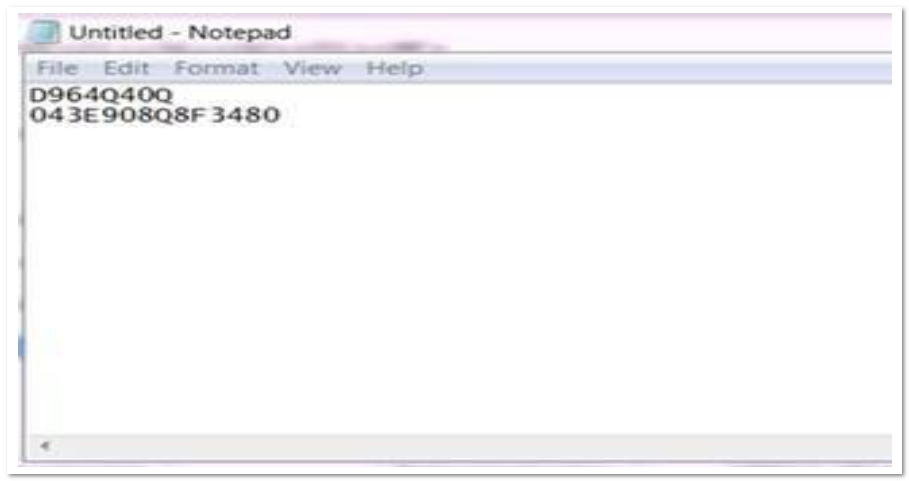

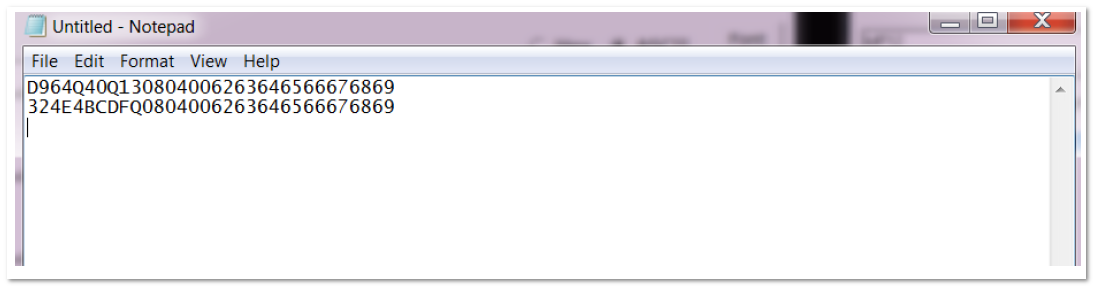

Örnek Çıktı

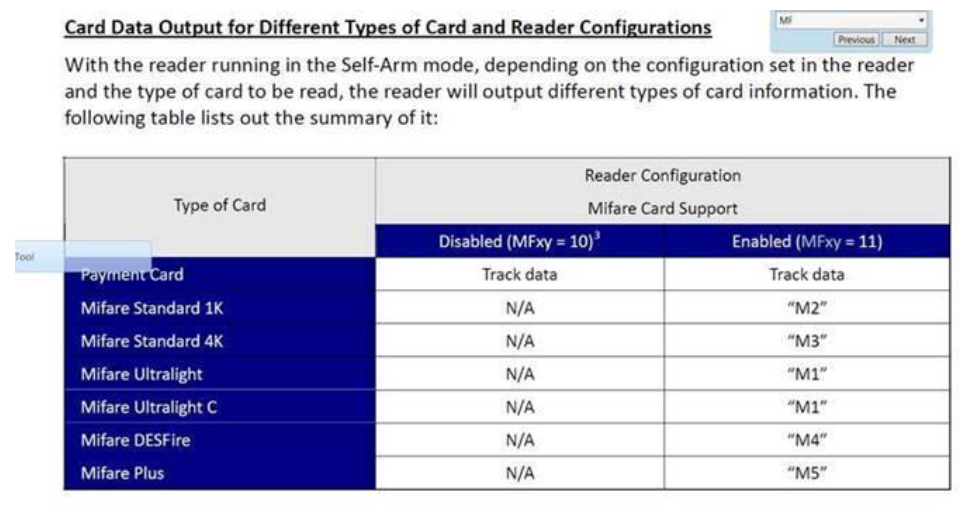

Aşağıdaki örnekler, yapılandırmadan sonraki başarılı MIFARE kart okumalarını göstermektedir.
Örnek Blok 0 Verisi
