Bu makale ET6553L dokunmatik ekranın firmware'ini nasıl güncelleyeceğinizi açıklamaktadır

Aşağıdaki adımları izleyerek ET6553L dokunmatik ekranların firmware'ini güncelleyebilirsiniz:

İlgili güncelleme aracı ve firmware dosyasını eklerde görebilirsiniz

Bu belge, ET6553L üzerindeki dokunmatik kontrolcü firmware'inin eGalax yazılım aracı, MP600674 kullanılarak güncellenmesi sürecini tanımlamaktadır.

Bazı üniteler ekran üzerinde çizim yaparken veya sürüklerken kesik hatlar gösterebilir. Problem aralıklı olabilir ve test sırasında yeniden üretilmesi zor olabilir. Çözüm için, eski revizyon kontrolcü firmware'ine sahip tüm üniteler, versiyon 07_T1, mevcut revizyon 09 veya sonrası ile güncellenmelidir.

 1.    Aletler:

1.    Windows işletim sistemine sahip PC (Windows 7/ Windows 10)

2.    USB Type A'dan B'ye kablo

3.    Dokunmatik Kontrolcü Firmware Dosyası - E131176 S/W, PCFG DOSYASI, CTR-8351XX, ET6553L.(PCFG0056_v09.82HM100)

4.    Firmware yükleme aracı - MP600674 TEST ARACI, PCAP DOKUNMA KONTROLÜ, CTR-8351XX, E555516 ET6553L için (EGALAX yazılım aracı)

5.    USB bellek (isteğe bağlı)

2.     Güncelleme prosedürü:

1.    MP600674 klasörünü (EGALAX yazılım aracı) test bilgisayarına yerleştirin

2.    PC'yi monitöre bağlayın (USB aracılığıyla; cihazın güç alması gerekir)

3.     Test Tool_PCFG0056v09 isimli klasörü açın

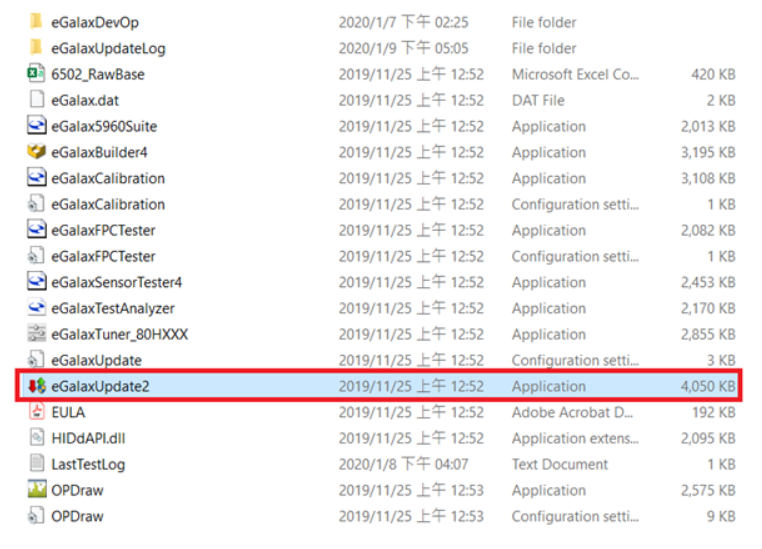

d. Güncelleme sürecini başlatmak için "eGalaxUpdate2.exe" dosyasına çift tıklayın.

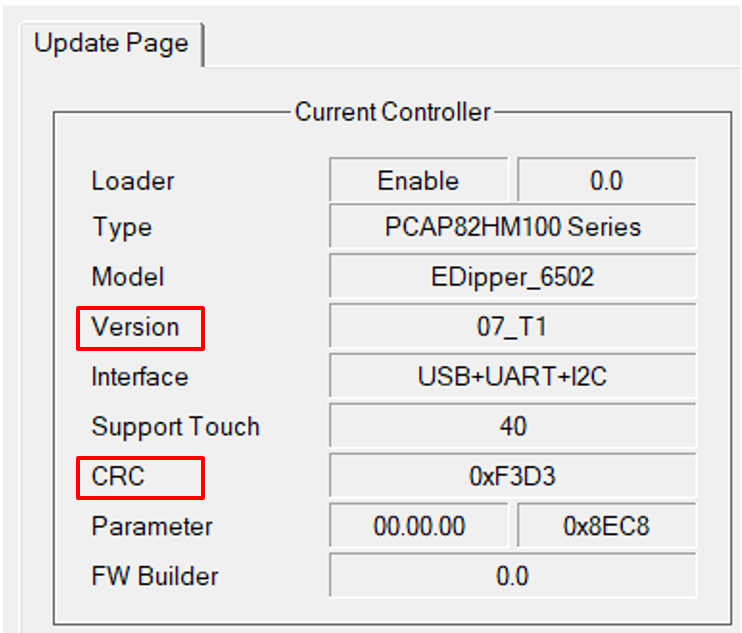

Kontrolcü versiyonunun 07_T1 ve CRC'nin 0xF3D3 olduğunu doğrulayın.


e. Kontrolcü versiyonunun 07_T1 ve CRC'nin 0xF3D3 olduğunu doğrulayın.

1.    Evet ise bir sonraki adıma geçin

2.    Versiyon 09 ve CRC 05x59A7 ise, FW güncellenmesi gerekmez. Ünite paketlemeye geri dönebilir.

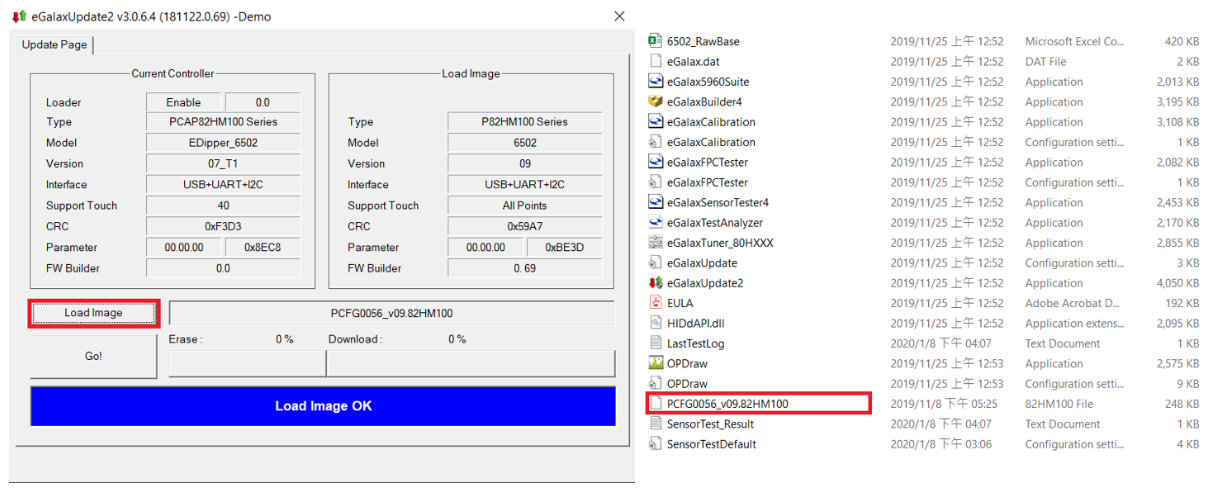

f. Görüntüyü yükle butonuna tıklayın, ardından firmware dosyası PCFG0056_v09.82HM100'u seçin. Yüklemenin başarılı olduğunu doğrulayın.

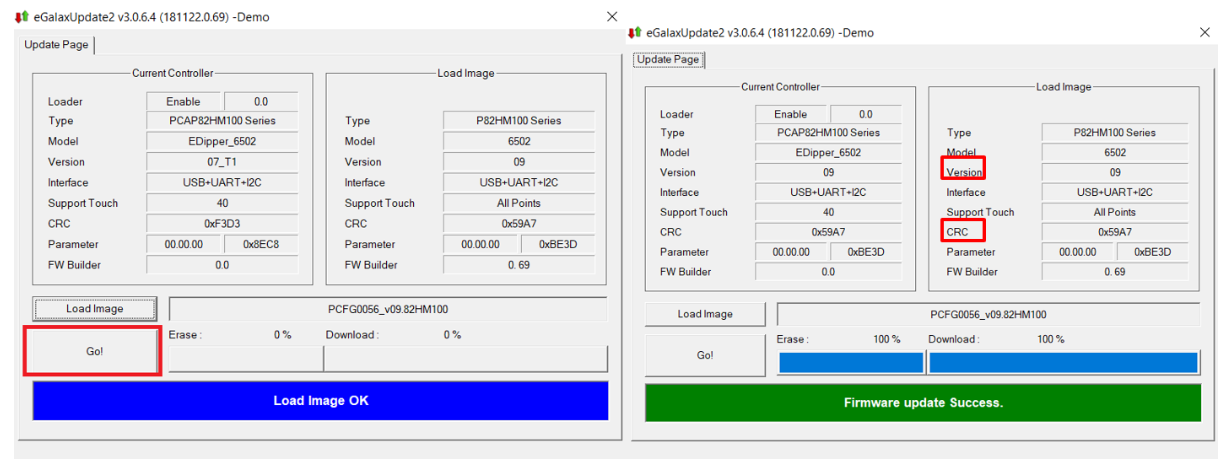

g. Go! butonuna tıklayın.

1.    Program bir dizi ekran gösterecektir. Tamamlandığında aşağıdakileri doğrulayın:

1.    Firmware güncellemesi başarıyla tamamlandı, Versiyon (09) ve CRC ( 05x59A7)

2.    Eğer başarılıysa, programı kapatın ve adım H'ye devam edin

3.    Eğer yükleme başarısız olursa, adımları E-G tekrar edin

h. Üniteyi kapatıp açın ve standart dokunmatik fonksiyon testlerini gerçekleştirin. Geçerse, ünitenin gücünü kapatın ve paketleyin.
