Bu makale, Elo'nun Android cihazlar için Backpack'inde GPIO'yu test etme talimatlarını sağlar

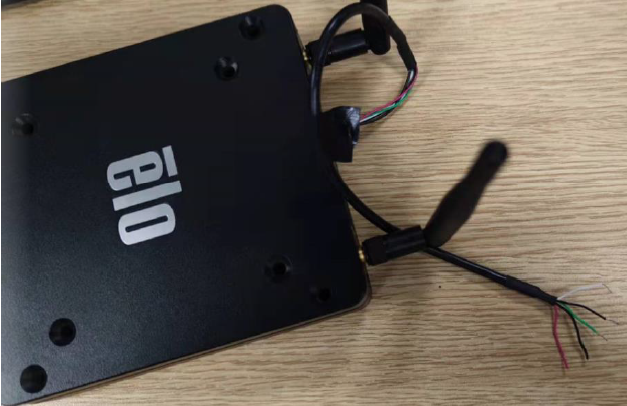

GPIO Kablo Kiti kullanarak: P/N: E211544 veya benzer bir kablo. ELO Peripheral Test uygulamasını başlatın ve GPIO kablosunu Backpack 4.0 cihazının GPIO bağlantısına takın.
a. Beyaz hattı siyah hatla birleştirin. == GPIO81 Düşük olmalıdır
b. Yeşil hattı siyah hatla birleştirin. == GPIO82 Düşük olmalıdır
c. Kırmızı hattın voltajını ölçün == 5V olmalıdır
d. GPIO80 çıktısını Düşük yapın. 0 V olmalıdır
