Bu makale, i-Series 4.0 birimin arkasına 0702L'yi kurmak için izlenmesi gereken adımları sağlamaktadır

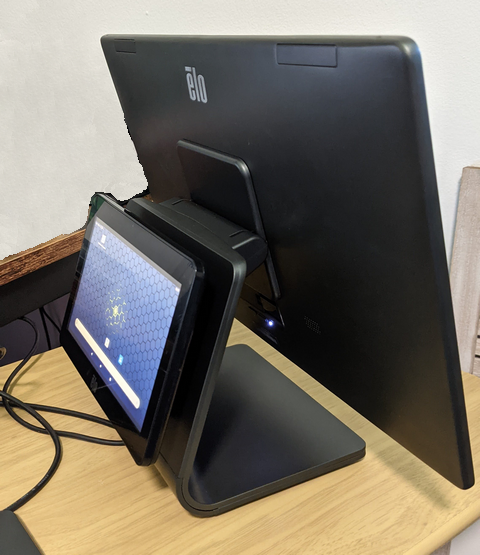

Elo 0702L dokunmatik ekran monitörünü i-Series 4.0 standının arkasında yüzü müşteriye bakan bir ekran olarak kurma adımları.

Gerekli Donanım

• P/N: E796382, 0702L Dokunmatik Ekran Monitörü
• Elo i-Series 4.0 Slate ve Standı
• 4x Phillips M4 x 0.5 x 18mm Phillips Vidalar
• Phillips Tornavida

Gerekli Yazılım

• Android için DisplayLink Sunucu

Adımlar

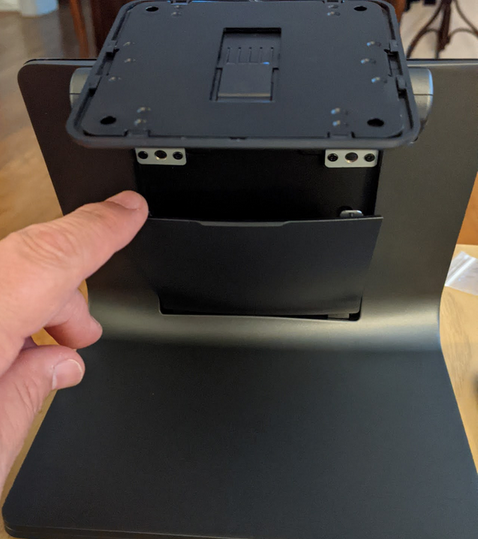

1. Stantın önünden kablo kapak kapısını çıkarın.

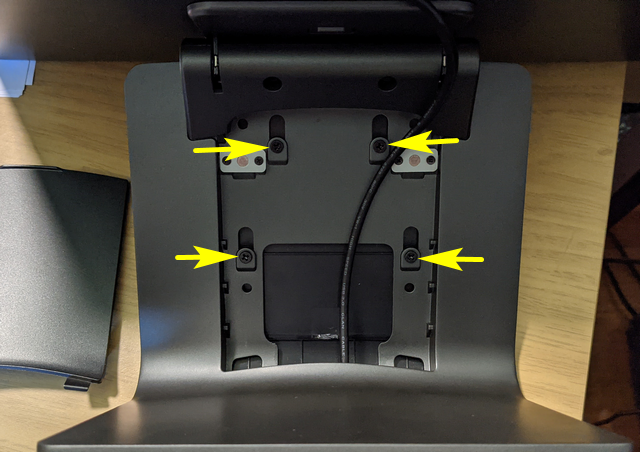

2. Aşağıda belirtilen 4 vidayı çıkarın.

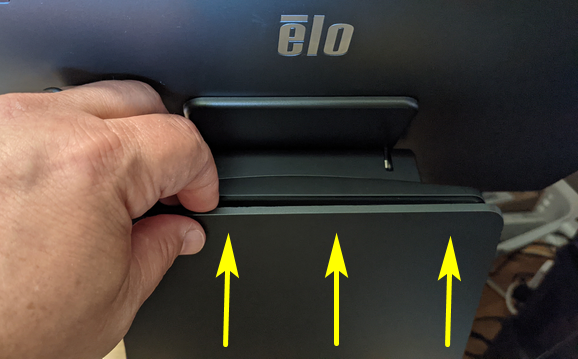

3. Arka kapağı yukarı kaydırarak standın üzerinden çıkarın.

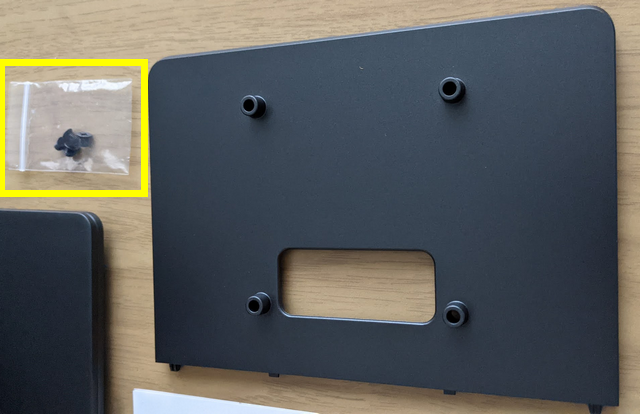

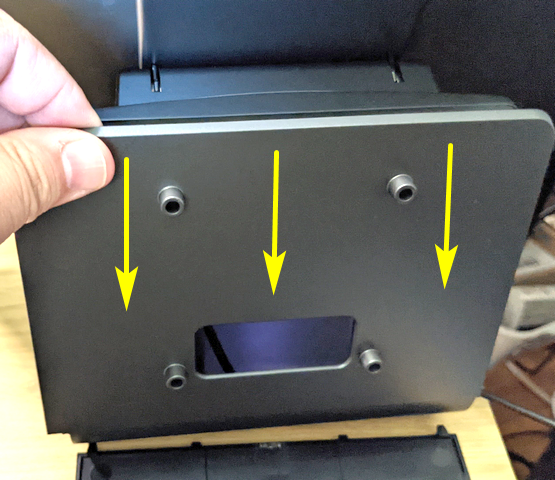

4. 75mm VESA montaj adaptörünü standın arkasına yerleştirin.



5. VESA montaj adaptörünü standa sabitlemek için i-Series 4.0 standı ile birlikte gelen Phillips vidalarını kullanın.

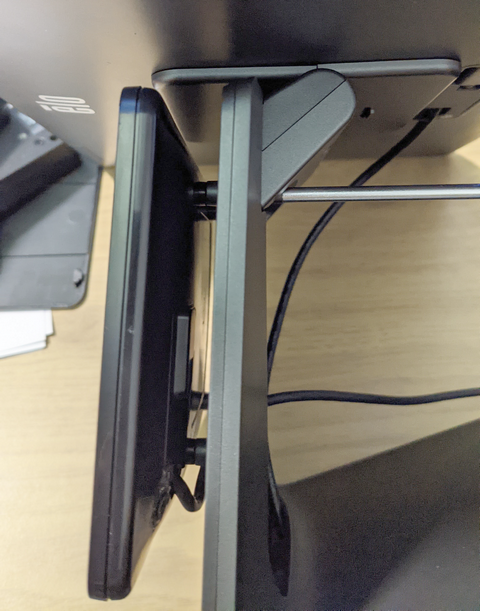

6. 0702L dokunmatik ekran monitörünü VESA montaj adaptöründeki 4 montaj vidasıyla hizalayın ve Phillips M4 x 18mm vidalarla sabitleyin.




7. 0702L'nin Y-Kablolarını standın kablo geçişinden geçirin ve USB bağlantılarını i-Series 4.0 USB Hub'a bağlayın.

8. Kablo kapak kapısını standın önüne geri yerleştirin.

9. DisplayLink Presenter uygulamasını indirin ve kurun.

10. 0702L dokunmatik ekran monitörü şimdi tamamen işlevsel olmalıdır.
