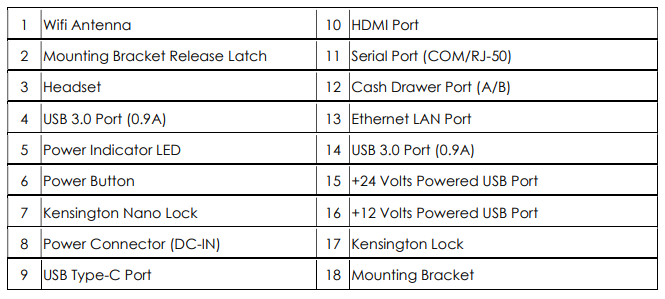

Bu makale, EloPOS Pack Bağlantı Paneli ve Arayüzleri ile ilgili tanımları sağlamaktadır
Bu bilgiler ayrıca EloPOS Pack Kullanıcı Kılavuzu'nda da bulunmaktadır.
1. Wifi Anteni
Wifi gerektiğinde tedarik edilen antenleri EloPOS Pack'e bağlayın. Anten, 2.4G ve 5GHz bantları ile uyumludur.
2. Montaj Braketi Kilidi
Kilidi sağa kaydırarak montaj bracketini EloPOS Pack'ten çıkarabilirsiniz.
3. Kulaklık
Ses portu, kulaklık ve mikrofon bağlantısı için tasarlanmıştır.
4. USB 3.0 Portu (0.9A)
EloPOS Pack'in ön panelinde iki standart Süper Hız USB 3.0 portu bulunmaktadır.
5. Güç Göstergesi LED'i
Güç göstergesi LED'i, EloPOS Pack'in durumunu gösterir. Daha fazla bilgi için Bölüm 3'e bakın.
6. Güç Düğmesi
EloPOS Pack'i açmak/kapatmak için güç düğmesine basın.
7. Kensington Nano Kilidi
Kensington Nano Kilidi, EloPOS Pack'in istenen montaj yerine güvence altına almak için ultra ince boyutlu bir hırsızlık önleme mekanizmasıdır. Kensington kablo kilidi dahil değildir.
8. Güç Bağlantısı (DC-IN)
EloPOS Pack'i çalıştırmak için AC/DC güç adaptör setinin DC bağlantısını cihazdaki güç bağlantısına takın.
9. USB Type-C Portu
USB Type-C portu, diğer type-C uyumlu cihazlarla bağlantı sağlar (En fazla 27W).
10. HDMI Portu
HDMI portu, HDMI girişi ile donatılmış bir ekrana bağlanmayı sağlar.
11. Seri Port (COM/RJ-50)
Seri port, RJ-50 arayüz bağlantısı için yerel bir RS-232 spesifikasyonudur.
12. Nakit Çekmecesi Portu (A/B)
Ana nakit çekmecesi portu, RJ-12 arayüzüdür ve +12 Volt ve +24 Volt arasında değiştirilebilir çalışma sağlar. Varsayılan ayar +24 Volt'ta olup, ayarlar EloPOS Pack'in altından ayarlanabilir.
a. Nakit Çekmecesi Portu Pin ataması
ii. Anahtarın açığa çıkması için EloPOS Pack'in altındaki kapağı çıkarın.
iii. Nakıt çekmecesi gücü için anahtarı 24V veya 12V arasında kaydırın.
13. Ethernet LAN Portu
Ethernet LAN Portu, ağ için en fazla 1 Gbps hız kapasitesi sunar.
14. USB 3.0 Portu (0.9A)
Arka tarafta iki standart Süper Hız USB 3.0 portu bulunmaktadır.
15. +24 Volt Güçlendirilmiş USB Portu
+24 Volt Güçlendirilmiş USB Portu, tüm modellerde mevcuttur. +24 Volt Güçlendirilmiş USB'nin maksimum güç derecesi 24 Volt'ta 0.5 Amperdir. EloPOS Pack'iniz %100 yükte çalışıyorsa ve tüm I/O portlarına, 24V Güçlendirilmiş USB portu hariç, bağlantı yapılmışsa, her portun maksimum güç yükü altında +24 Volt Güçlendirilmiş USB portunu kullanmayın, +24 Volt Güçlendirilmiş çevre birimi için harici bir güç adaptörü kullanın.
Lütfen genel çevre birimi güç tüketiminizin aşağıdaki değerleri aşmadığından emin olun (EloPOS Pack'in maksimum güç tüketiminde çalıştığı varsayılmaktadır):
b. EPS00E3 modelleri için 130W'ı aşmayın.
c. EPS00E5 modelleri için 124W'ı aşmayın.
16. +12 Volt Güçlendirilmiş USB Portu
+12 Volt Güçlendirilmiş USB'nin maksimum güç derecesi 12 Volt'ta 1 Amperdir.
17. Kensington Kilidi
Kensington Kilidi, EloPOS Pack'in istenen montaj yerine güvence altına almak için standart bir hırsızlık önleme mekanizmasıdır. Kensington kablo kilidi dahil değildir.
18. Montaj Braketi
Bracket, dört M4 veya #8 montaj vidası kullanarak bir masaya montaj yapmak için dört delik içerir. Vida başlığı yüksekliği 3.0 mm (0.118”) veya daha az olmalıdır. Duvara montaj yaparken, dört M3 veya #8 vidası kullanılması önerilir. Vida uzunluğu 25 mm'den uzun olmalı ve vida başlığı yüksekliği 3.0 mm (0.118”) veya daha az olmalıdır.
