Bu makale 1502LM bağlantı paneli hakkında bilgi sağlar

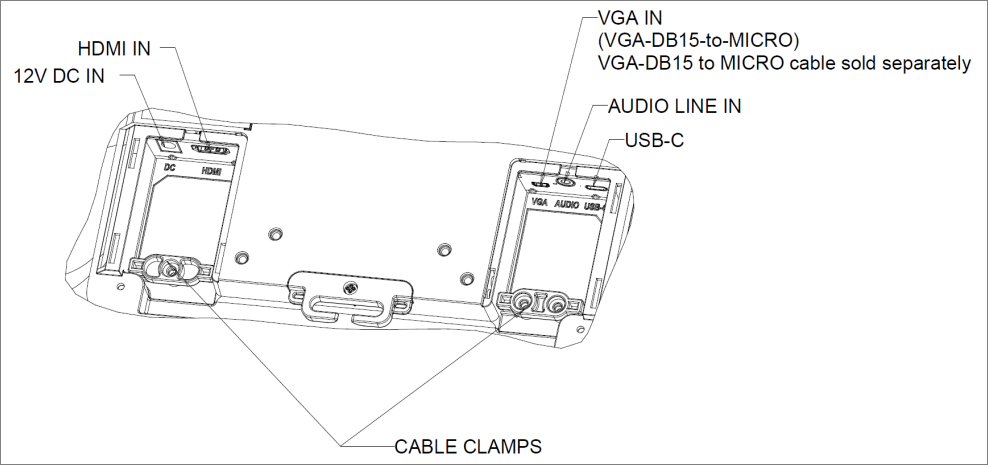

Aşağıda Elo 1502LM Bağlantı Paneli ve bağlantı açıklamaları yer almaktadır.
- Not: Kablo bağlama noktaları kabloları bağlamak için kullanılabilir. Kablo bağlama noktalarından geçireceğiniz bağlama lastikleri ile kablo bağlantılarını güvence altına alabilirsiniz.
Dokunmatik Monitör Bağlantıları
- HDMI ile Video Kaynağı ve USB Type-C ile Dokunmatik Kaynağı:
1. HDMI kablosunun bir ucunu monitörün HDMI giriş bağlantısına, diğer ucunu ise HDMI video kaynağınıza bağlayın.
2. USB dokunmatik kablosunu (USB Type-A'dan Type-C'ye) monitörün USB Type-C bağlantısı ile PC'nizin USB Type-A portu arasına bağlayın. Bu kablo yalnızca USB2.0’ı destekler.
3. Ses kablosunu monitörün Ses girişine ve ses kaynağınıza bağlayın (HDMI kablonuz aracılığıyla dahili sesi de kullanabilirsiniz).
4. Güç adaptörünün giriş bağlantısını güç kaynağına bağlayın. Güç adaptörünün DC çıkış bağlantısını monitörün giriş güç soketine bağlayın.
5. Dokunmatik monitör OFF durumunda gelir. Açmak için güç düğmesine basın.
2. USB dokunmatik kablosunu (USB Type-A'dan Type-C'ye) monitörün USB Type-C bağlantısı ile PC'nizin USB Type-A portu arasına bağlayın. Bu kablo yalnızca USB2.0’ı destekler.
3. Ses kablosunu monitörün Ses girişine ve ses kaynağınıza bağlayın (HDMI kablonuz aracılığıyla dahili sesi de kullanabilirsiniz).
4. Güç adaptörünün giriş bağlantısını güç kaynağına bağlayın. Güç adaptörünün DC çıkış bağlantısını monitörün giriş güç soketine bağlayın.
5. Dokunmatik monitör OFF durumunda gelir. Açmak için güç düğmesine basın.
- VGA ile Video Kaynağı ve USB Type-C ile Dokunmatik Kaynağı:
1. VGA-DB15-to-MICRO kablosunun (ayrı satılır Elo P/N: E710549) bir ucunu monitörün VGA giriş bağlantısına, diğer ucunu ise VGA video kaynağınıza bağlayın (en iyi performans için VGA bağlantısındaki video kablosunun vidalarını sıkın).
2. USB dokunmatik kablosunu (USB Type-A'dan Type-C'ye) monitörün USB Type-C bağlantısı ile PC'nizin USB Type-A portu arasına bağlayın. Bu kablo yalnızca USB2.0’ı destekler.
3. Ses kablosunu monitörün Ses girişine ve ses kaynağınıza bağlayın.
4. Güç adaptörünün giriş bağlantısını güç kaynağına bağlayın. Güç adaptörünün DC çıkış bağlantısını monitörün giriş güç soketine bağlayın.
5. Dokunmatik monitör OFF durumunda gelir. Açmak için güç düğmesine basın.
2. USB dokunmatik kablosunu (USB Type-A'dan Type-C'ye) monitörün USB Type-C bağlantısı ile PC'nizin USB Type-A portu arasına bağlayın. Bu kablo yalnızca USB2.0’ı destekler.
3. Ses kablosunu monitörün Ses girişine ve ses kaynağınıza bağlayın.
4. Güç adaptörünün giriş bağlantısını güç kaynağına bağlayın. Güç adaptörünün DC çıkış bağlantısını monitörün giriş güç soketine bağlayın.
5. Dokunmatik monitör OFF durumunda gelir. Açmak için güç düğmesine basın.
- Video & Dokunmatik Kaynağı USB Type-C ile:
1. USB Type-C to Type-C kablosunu (ayrı satılır Elo P/N: E710364) monitörün USB Type-C bağlantısı ile PC'nizin USB Type-C portu arasına bağlayın.
2. Güç adaptörünün giriş bağlantısını güç kaynağına bağlayın. Güç adaptörünün DC çıkış bağlantısını monitörün giriş güç soketine bağlayın.
3. Dokunmatik monitör OFF durumunda gelir. Açmak için güç düğmesine basın.
Not:
1. USB Type-C pinout diyagramı Monitör Özelliklerinde gösterilmiştir.
2. Herhangi bir uyumluluk sorununu önlemek için Elo USB Type-C to Type-C (Elo P/N: E710364) kablosunu kullanmanız önerilir.
3. USB Type-C güç sağlamaz, yalnızca video veya dokunmatik fonksiyonu içindir.
2. Güç adaptörünün giriş bağlantısını güç kaynağına bağlayın. Güç adaptörünün DC çıkış bağlantısını monitörün giriş güç soketine bağlayın.
3. Dokunmatik monitör OFF durumunda gelir. Açmak için güç düğmesine basın.
Not:
1. USB Type-C pinout diyagramı Monitör Özelliklerinde gösterilmiştir.
2. Herhangi bir uyumluluk sorununu önlemek için Elo USB Type-C to Type-C (Elo P/N: E710364) kablosunu kullanmanız önerilir.
3. USB Type-C güç sağlamaz, yalnızca video veya dokunmatik fonksiyonu içindir.
