Bu makale E-Series 2 Tümleşik (AIO) Dokunmatik Bilgisayarın düzeni ve bağlantıları hakkında bilgi sağlamaktadır.

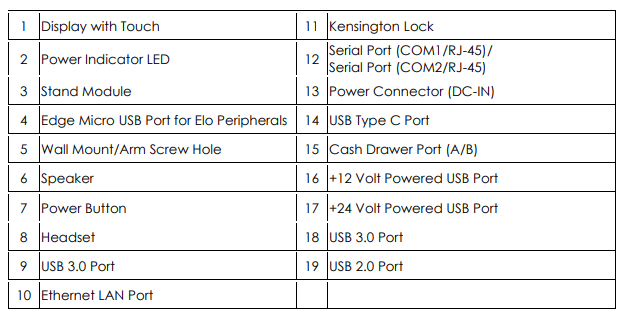

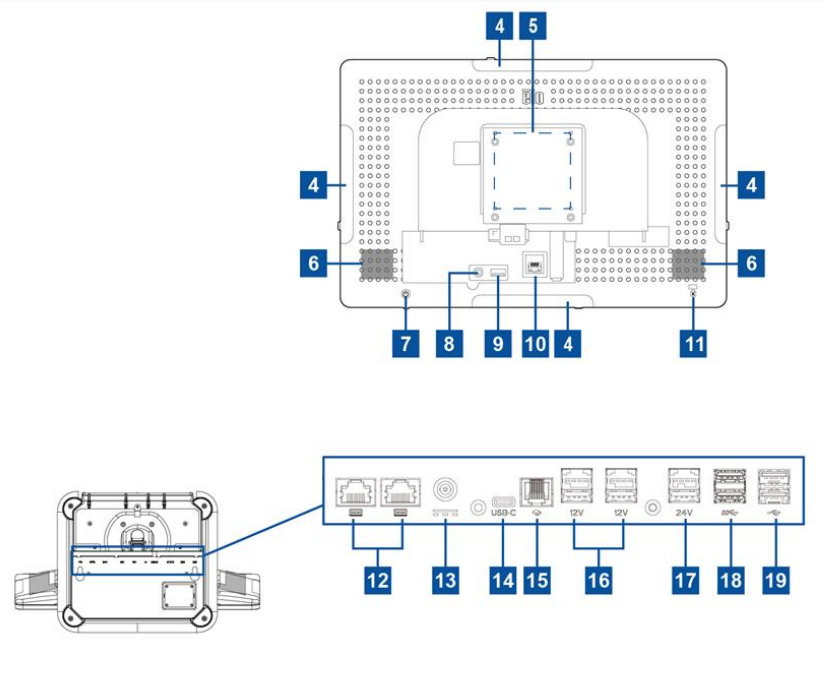

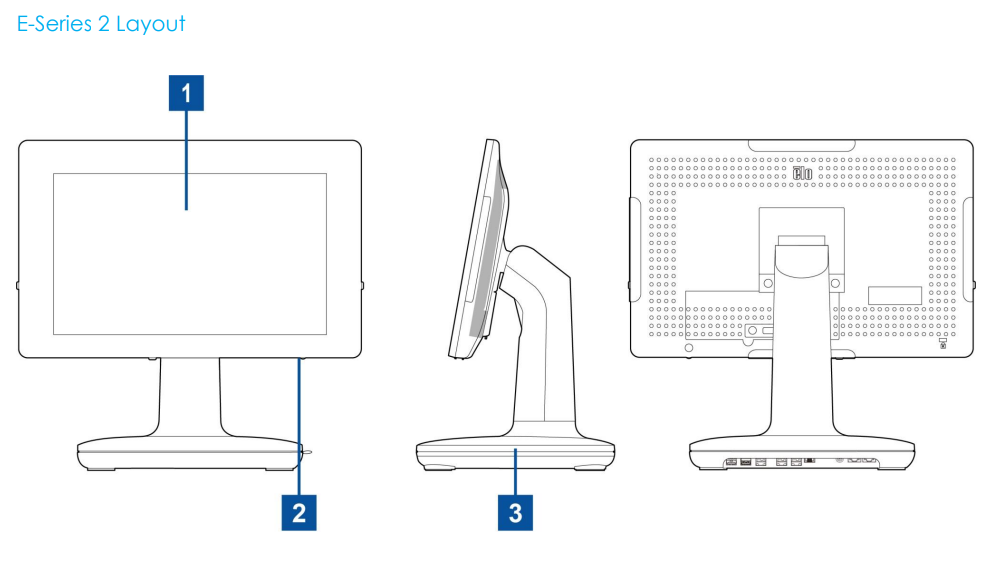

E-Series 2 Düzeni ve Bağlantıları aşağıda gösterilmiştir.

Aşağıdaki bilgilere E-Series 2 Kullanım Kılavuzu .pdf üzerinden ulaşabilirsiniz.




1. Dokunmatik Ekran
Model aşağıdaki dokunmatik teknolojileri ile mevcuttur.

• TouchPro, sıfır çerçeve projeksif kapasitif (PCAP)

2. Güç Göstergesi LED'i
Güç göstergesi LED'i dokunmatik bilgisayarın durumunu gösterir. Daha fazla ayrıntı için Kullanım Kılavuzu'nun Bölüm 3'üne bakın.

3. Stand Modülü
Stand modülü Elo Tümleşik dokunmatik bilgisayarlarını destekleyen sağlam bir tasarıma sahiptir.

4. Kenar Mikro USB Portu (Aksesuar seti - bağlantılar)
E-Series 2, isteğe bağlı çevresel birimleri monte etmek için ekranda dört kenar USB portu içerir. Çevresel birimler kenarına monte edilip sabitlenebilir, bu da birçok IO çevresel gereksinimlerini karşılar.

5. VESA Montajı
Arka tarafta M4 vidaları için dört delikli 75x75mm montaj deseni mevcuttur.
VESA FDMI uyumlu sayım şu şekilde kodlanmıştır: VESA MIS-D, C

6. Hoparlör
İki entegre, 2 watt hoparlör ses çıkışı sağlar.

7. Güç Düğmesi
Dokunmatik bilgisayar sistemini açmak/kapatmak için güç düğmesine basın.

8. Kulaklık
Ses portu kulaklık ve mikrofon bağlantısı için tasarlanmıştır.

9. USB 3.0 Portu
Dokunmatik bilgisayar sisteminin arka kısmında standart Süper Hız USB 3.0 portu mevcuttur.

10. Ethernet LAN Portu
E-Series 2 Ethernet LAN Portu, ağ bağlantısı için 1 Gbps hız kapasitesi sunar.

11. Kensington Kilidi
Kensington Kilidi, masaüstünü istenen montaj yerine sabitlemek için standart bir hırsızlık önleme mekanizmasıdır. Kensington kablo kilidi dahil değildir.

12. Seri Port (COM1/RJ-45)/Seri Port (COM2/RJ-45)
Seri port, RJ-45 arayüz bağlantısı için RS-232 spesifikasyonudur.

13. Güç Bağlantısı (DC-IN)
Dokunmatik bilgisayarı açmak için, AC/DC güç adaptör kitinin DC konektörünü cihazdaki güç bağlantısına takın.

• Not: Stand modülünden DC fişini ayırmanız gerektiğinde, aşağıdaki resimde gösterildiği gibi tutun ve dikkatlice çıkarın.

14. USB Type-C Portu
USB Type-C portu, diğer type-C uyumlu cihazlara bağlantı sağlar.

15. Kasa Çekmecesi Portu (A/B)

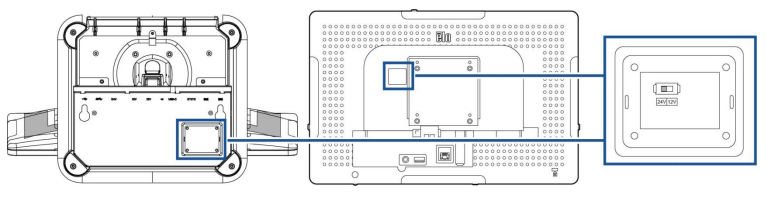

Ana kasa çekmecesi portu RJ-12 arayüz tasarımıdır ve +12 VOLTs ve +24 VOLTs'ta anahtarlanabilir işlem sağlar. Varsayılan ayar +24 Volttadır ve ayarlar stand modülünün altından veya monitörün arkasından ayarlanabilir.

a. Kasa Çekmecesi Portu Pin ataması

16. +12 Volt ile Çalışan USB Portu
+12 Volt ile çalışan USB'nin maksimum güç derecesi 12 Volt'ta 1.5 Ampera ile sınırlıdır.

17. +24 Volt ile Çalışan USB Portu
+24 Volt ile çalışan USB Portu, tüm E-Series 2 modelleri için tasarlanmıştır. +24 Volt ile çalışan USB'nin maksimum güç derecesi 24 Volt'ta 2.3 Amperdir. Özel durumlarda, sisteminiz %100 yükte çalışırken ve tüm I/O portları hariç olmak üzere 24V ile çalıştırılan USB portu bağlıyken lütfen 24V çevresel biriminiz için harici bir güç adaptörü kullanın. Genel çevresel güç tüketiminizin aşağıdaki değerlere uçmamalıdır (sistem maksimum güç tüketimi ile çalıştığında, bu POS uygulamaları için yaygın değildir): 156W'yi geçmemelidir.

18. USB 3.0 Portu
Dokunmatik bilgisayar sisteminin giriş/çıkış panelinde iki standart Süper Hız USB 3.0 portu mevcuttur.

19. USB 2.0 Portu
Dokunmatik bilgisayar sisteminin giriş/çıkış panelinde iki USB 2.0 portu mevcuttur.
