Elo Windows Çoklu Dokunmatik Sürücüsünde Yayılmış Ekran Modunu Nasıl Etkinleştirir ve Kalibre Edersiniz

Hedef Kitle: Genel / Elo Müşterileri, BT Yöneticileri, Video Duvarı Üreticileri ve Entegratörler

Makale Türü: Çoklu Ekran Yapılandırma & Dokunmatik Kalibrasyon Kılavuzu

Aşağıdaki talimatlar, Elo Multi-Touch Driver for Windows kullanarak Yayılmış Ekran video modu (örneğin, video duvarları, NVIDIA Surround, AMD Eyefinity veya Matrox çoklu ekran adaptörleri aracılığıyla çoklu monitör kanvası dikişi) içindeki dokunmatik koordinatları nasıl yapılandıracağınızı, haritalandıracağınızı ve kalibre edeceğinizi açıklar.

ℹ Sürücü Tespiti Gereksinimi: Yayılmış ekran modu seçeneği, Elo Windows sürücüsünün Ortak Ayarlar sekmesinde yer almaktadır. Bu seçenek, Windows ve grafik sürücünüz fiziksel ekranları tek bir konsolide "yayılmış" masaüstü kanvası olarak sunduğunda aktiftir. GPU sürücüsü standart Genişletilmiş Masaüstü modunda çalışıyorsa, bu ayar gri olarak görünecektir.

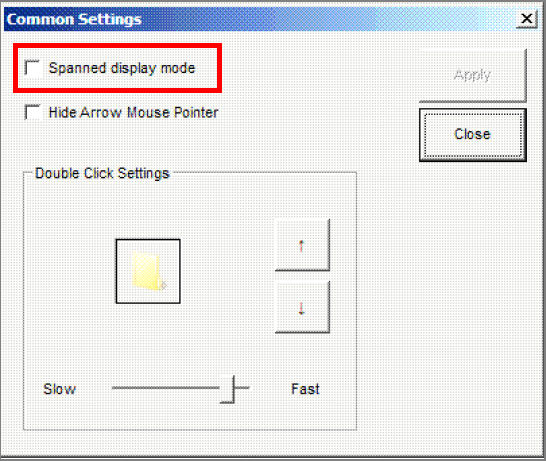

Yayılmış ekran modu ayarı EloConfig’in Ortak Ayarlar sekmesinde

Yayılmış Modu Etkinleştirme ve Kalibrasyon

⚠️ Ön Koşul: Yayılmış bir kanvas boyunca çoklu ekran dokunmatik koordinatlarını başarıyla kalibre etmek için, bağlı tüm fiziksel dokunmatik monitörlerin tamamen aynı yönde (örneğin, hepsi Yatay veya hepsi Dikey) olması gerekir.

EloConfig uygulamasını açın, Ortak Ayarlar sekmesine gidin ve Yayılmış ekran modu onay kutusunu işaretleyin.

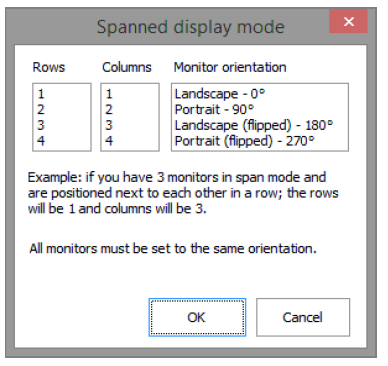

Ana EloConfig sekmesine geri dönün ve Dokunmatik Ekranları Kalibre Et düğmesine tıklayın. Yayılmış Yapılandırma ayar penceresi açılacaktır.
Fiziksel düzeninizle ilişkili toplam Satır, Sütun sayısını ve Monitör Yönelimi’ni girin:
OK tuşuna tıklayın ve video duvarındaki her fiziksel monitörün üzerindeki ekrandaki kalibrasyon hedeflerini takip edin.

3 Nokta Sürücü Kalibrasyonunu Zorunlu Kılma (EloOptions.ini)

Sürücünün standart olmayan sanal çözünürlükler arasında koordinat sınır kutularını düzgün bir şekilde haritalandırmasını sağlamak için, doğrudan 3 nokta sürücü kalibrasyonu rutinini zorlamak amacıyla EloOptions.ini yapılandırma dosyasını değiştirin:

[Kalibrasyon]
DriverCalibration = 1

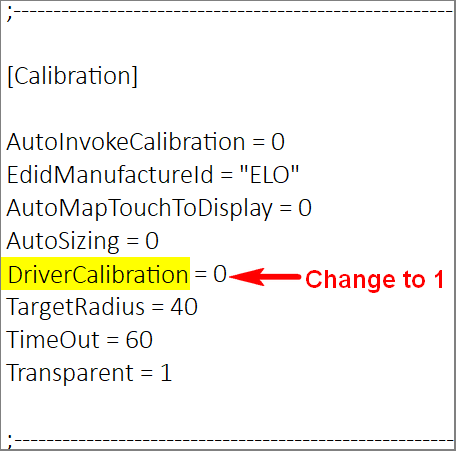

EloOptions.ini dosyasında DriverCalibration'ı değiştirme

Yapılandırmayı Nasıl Uygularım

Seçenek A (Sürücü Kurulumundan Önce): İndirilen sürücü paketini çıkarın, kök çıkarım klasöründen EloOptions.ini dosyasını açın, DriverCalibration = 1 olarak ayarlayın, dosyayı kaydedin, Setup.exe dosyasını çalıştırın ve ekranları kalibre edin.
Seçenek B (Sürücü Kurulumundan Sonra): C:\Program Files\Elo Touch Solutions\ dizinine gidin, EloOptions.ini dosyasını açın, DriverCalibration = 1 olarak değiştirin, değişiklikleri kaydedin ve EloConfig aracılığıyla yeniden kalibrasyonu tetikleyin.

⚠️ Yönetici Yetkileri: Program Files dizinindeki EloOptions.ini dosyasını değiştirirken, dosya yazma izinlerini sağlamak için metin düzenleyicinizi (örneğin, Notepad) Yönetici olarak çalıştır seçeneğiyle başlatın.

İlgili Makaleler & Sorun Giderme

Yayılmış Ekran Modu ForceMouse Modu ile Çalışmıyor

✔ Sonuç: 3 nokta kalibrasyonu etkinleştirildiğinde ve ızgara boyutları tanımlandığında, her ekran üzerindeki dokunuşlar yayılmış masaüstü kanvasının ilgili kısmına doğru şekilde haritalanacaktır.
