Bu makale, Elo P/N: E160104, 1002L ve 10i için masa üstü standı ile ilgili bilgi ve çizimleri sağlar.

Elo P/N: E160104, 1002L ve 10i için masa üstü standı ile ilgili bilgi ve çizimler

Parça Detayı: E160104: ELO-STAND-10.1IN-GY-R
Parça Açıklaması: 1002L ve 10i için masa üstü standı

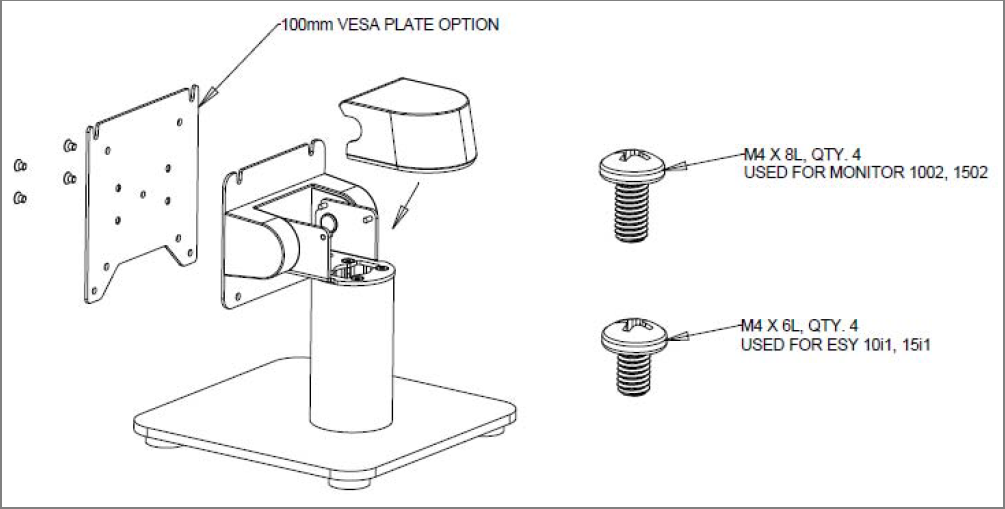

Kit içinde aşağıdaki bileşenler bulunmaktadır:

• 1x 100mm VESA plaka masa üstü standı.
• 4x M4 X 6L Philips Pan-Head, Siyah
• 1x Nem alıcı
• 4x M4 X 8L Philips Pan-Head, Siyah, kit içinde ayrı poşette
• 1x Montaj talimatları broşürü

Standların eğim açısı -10° / +90 ° ± 2 ° olmalıdır.
Ağırlık (paketsiz) = 4.5 lbs (2.04117 kg)

Çizimler

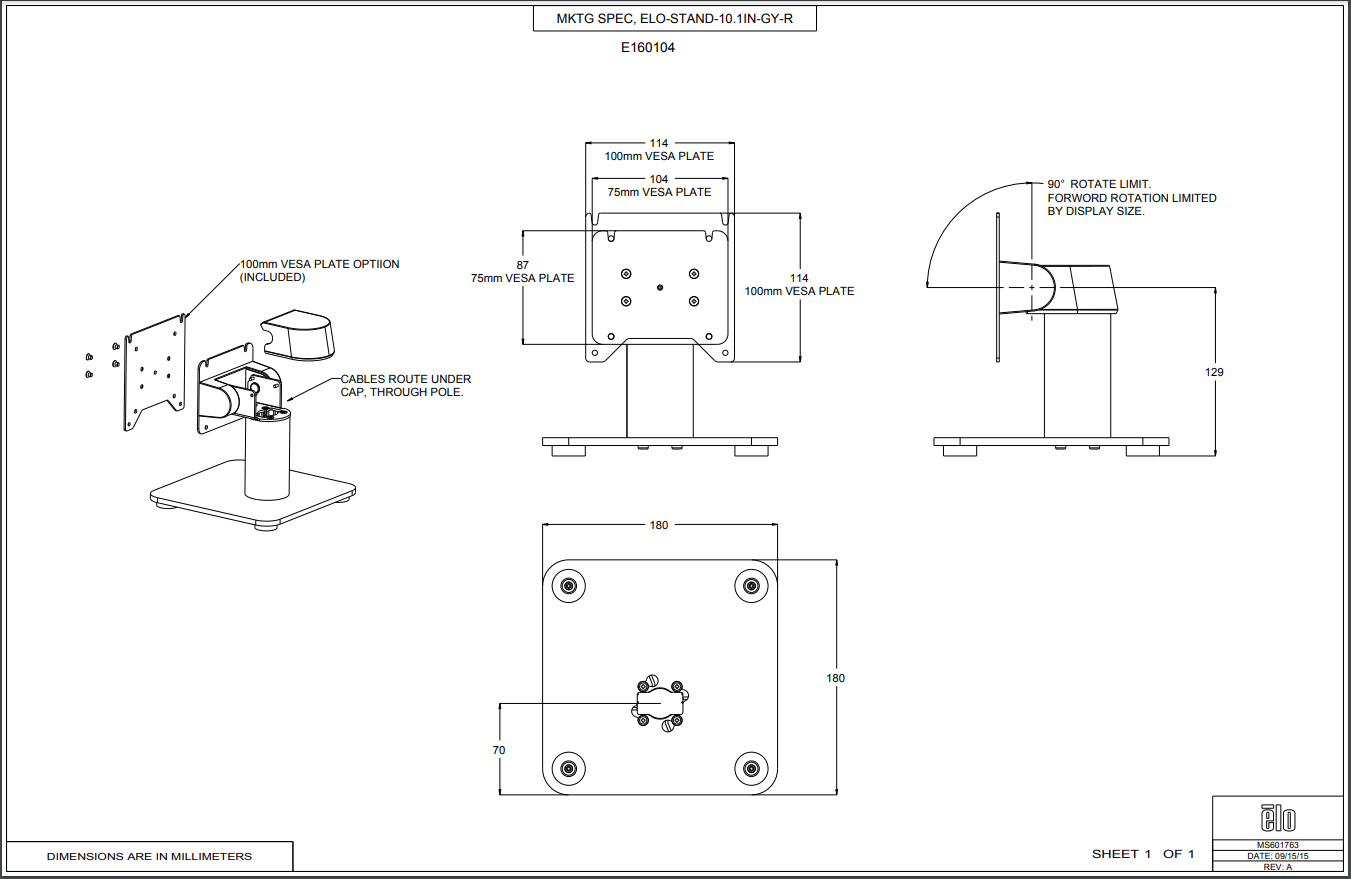

• 2-D Boyutsal Çizim (.pdf format)
• 3-D CAD (.stp format)

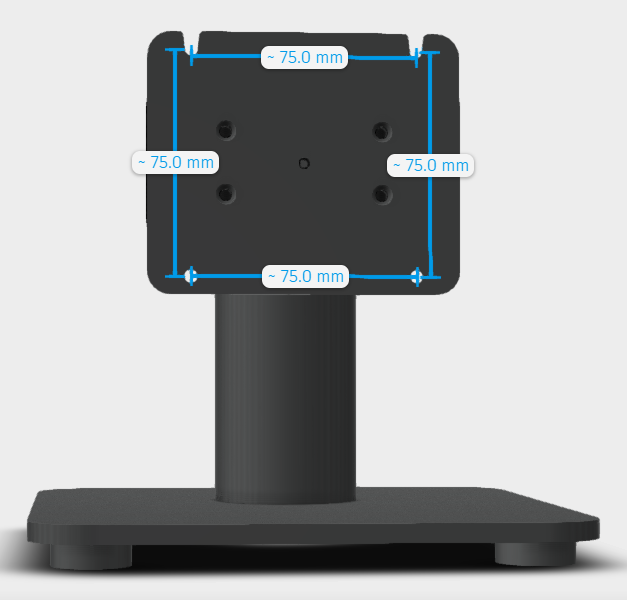

VESA Montaj Deseni = 75mm (100mm VESA plaka seçeneği eklenmediği sürece)

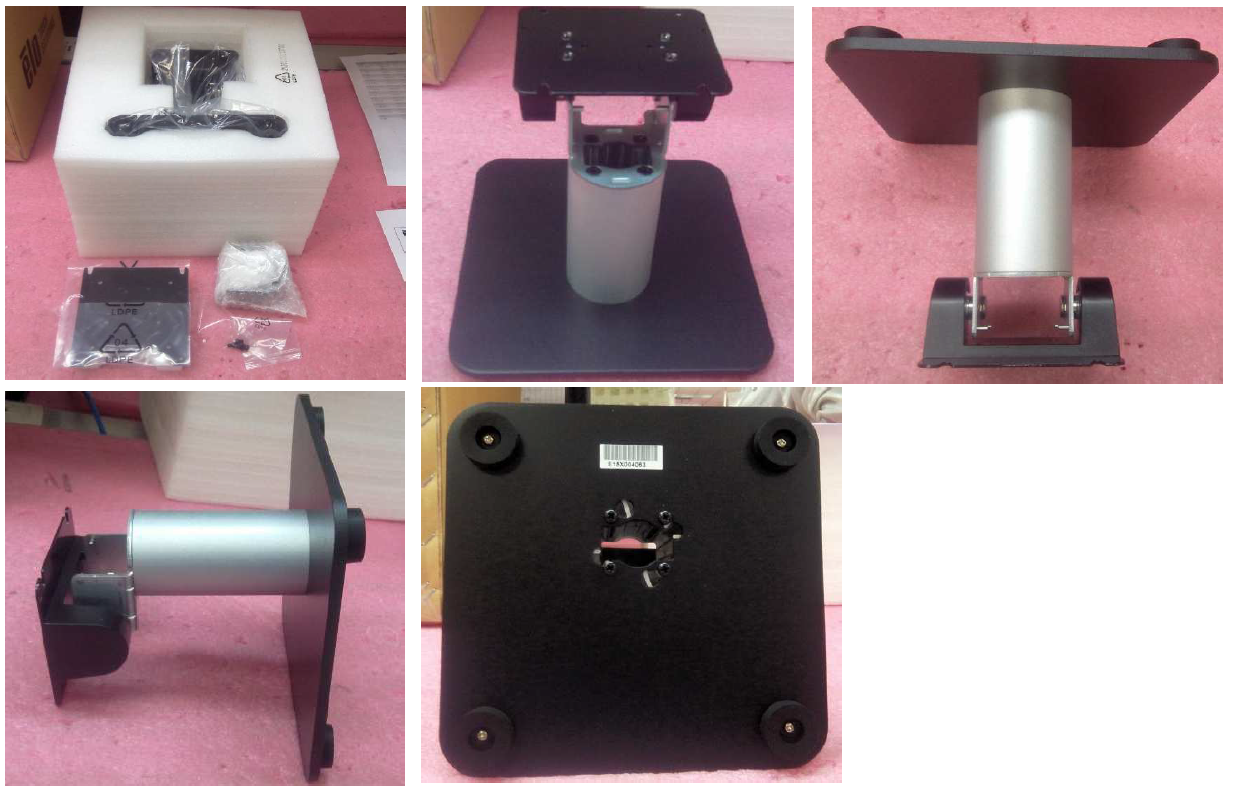

Fotoğraflar
