Elo X-Series Rev. A AiO Bilgisayarlarda BIOS Nasıl Güncellenir (H81 Anakart)

Hedef Kitle: Kamu / Elo Müşterileri, Saha Servis Teknisyenleri & Entegratörler

Makaleye Ait Tür: Firmware Güncellemeleri & BIOS Bakım Prosedürü

Bu prosedür, Elo X-Series Rev. A Hepsi Bir Arada (AiO) Dokunmatik Bilgisayarlar üzerinde sistem BIOS'unu güncellemek için önyüklenebilir bir FreeDOS flaş sürücüsü oluşturmak için ayrıntılı adım adım talimatlar sağlar. Bu bilgisayarlar Intel H81 anakart çipseti ile donatılmıştır.

Aşama 1: Önyüklenebilir FreeDOS USB Sürücüsü Oluşturma (Rufus)

1. Bir USB flaş sürücüsünü (minimum 512 MB) Windows PC'nize takın.
2. Rufus USB Biçimlendirme Aracı'nı indirin ve çalıştırın.

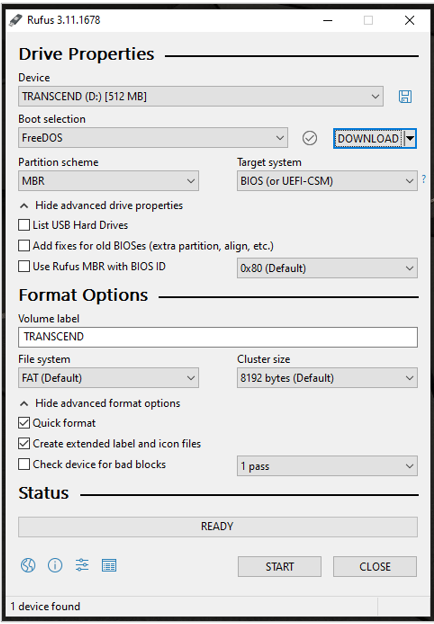

3. Aşağıdaki Rufus parametrelerini yapılandırın:

   • Önyükleme seçimi: FreeDOS
   • Bölüm şeması: MBR
   • Hedef sistem: BIOS (veya UEFI-CSM)
   • Dosya sistemi: FAT / FAT32 (Varsayılan)
   • Biçimlendirme Seçenekleri: Hızlı biçimlendir ve Genişletilmiş etiket ve simge dosyalarını oluştur seçeneklerini kontrol edin.

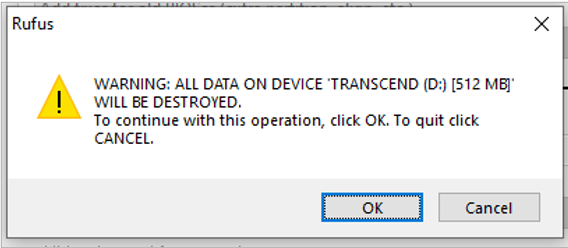

4. BAŞLAT düğmesine tıklayın ve açılan pencerede TAMAM düğmesine tıklayarak onaylayın.

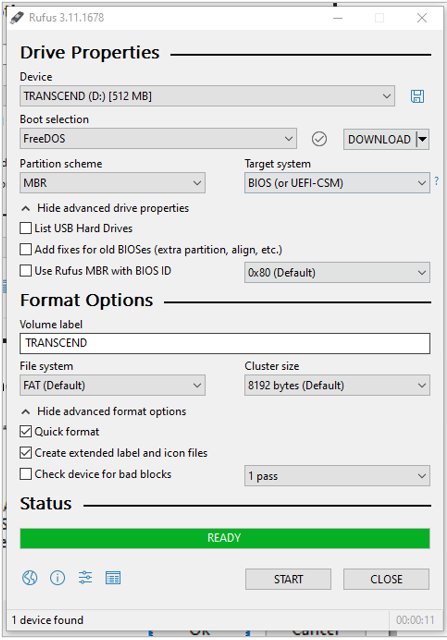

5. Biçimlendirme tamamlandığında ve durum çubuğunda HAZIR görünüyorsa, Kapat düğmesine tıklayın.

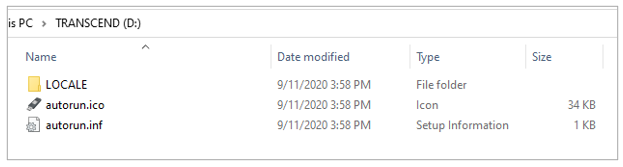

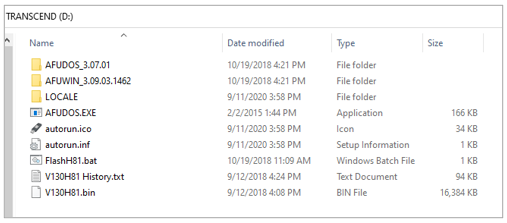

6. Oluşturulan sistem dosyalarının doğrulanması için Windows Gezgini'nde biçimlendirilmiş USB sürücüsünün kök klasörünü açın:

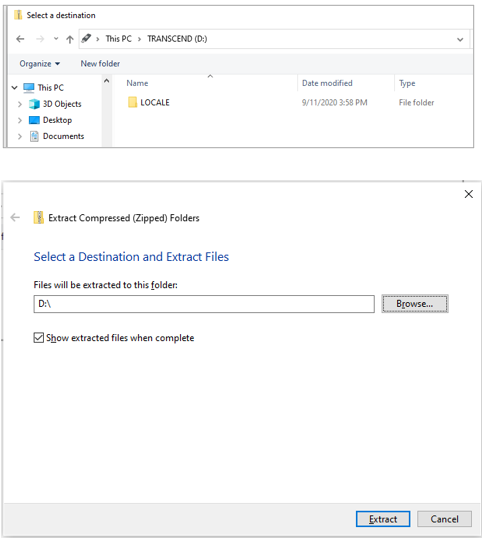

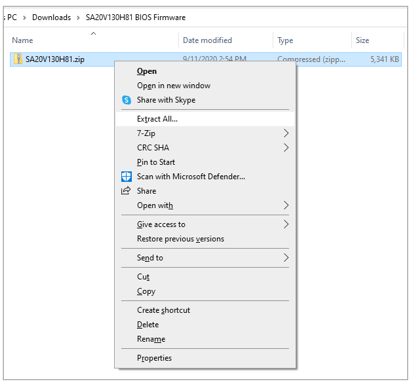

7. BIOS Dosyalarını İndirin & Çıkartın: Modelinize uygun BIOS firmware arşivini Elo Firmware Güncellemeleri Portalı'ndan indirin (örneğin, SA20V130H81.zip 15X3 Rev. A modelleri için). Tüm içerikleri önyüklenebilir USB sürücüsünün kök dizinine doğrudan çıkartın.



Aşama 2: Sistem BIOS'unu Yapılandırın & ME FW Yeniden Güncellemeyi Etkinleştirin

1. Hazırlanan USB flaş sürücüsünü takın ve Elo X-Series birimine fiziksel bir USB klavye bağlayın.

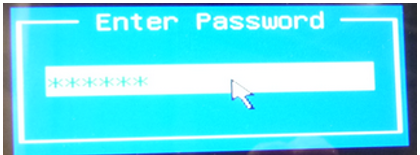

2. Bilgisayarı açın ve açılış ekranında hemen Ctrl + F2 tuşlarına basarak Yönetici BIOS'una girin. Şifre istendiğinde: eloelo yazın.

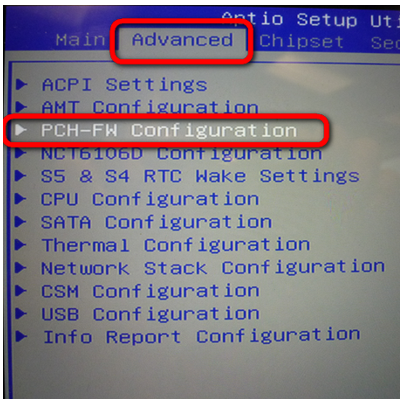

3. Gelişmiş sekmesine gidin ve PCH-FW Yapılandırması'nı seçin.

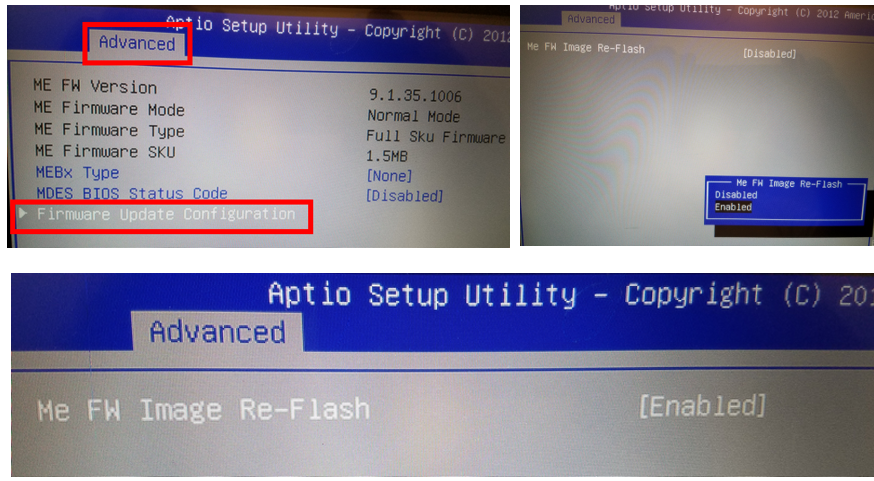

4. Firmware Güncelleme Yapılandırması'nı seçin ve Me FW Görüntüsü Yeniden Güncellemesi'ni Etkin olarak ayarlayın.

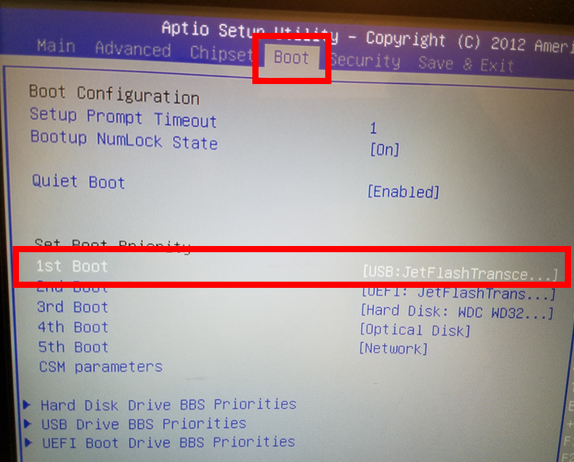

5. BOOT sekmesine gidin ve USB Flaş Sürücüsü'ni 1. Önyükleme Aygıtı olarak ayarlayın.

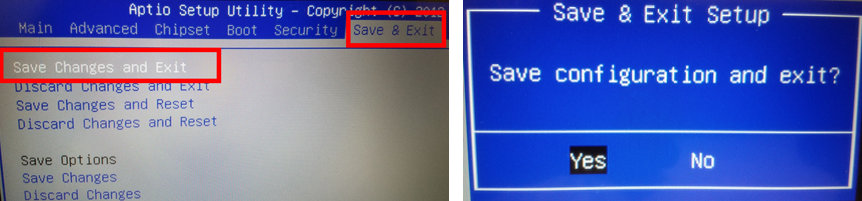

6. Kaydet & Çık sekmesine gidin ve Değişiklikleri Kaydet ve Çık'ı seçin.



Aşama 3: FreeDOS'ta BIOS Güncellemesini Gerçekleştirin

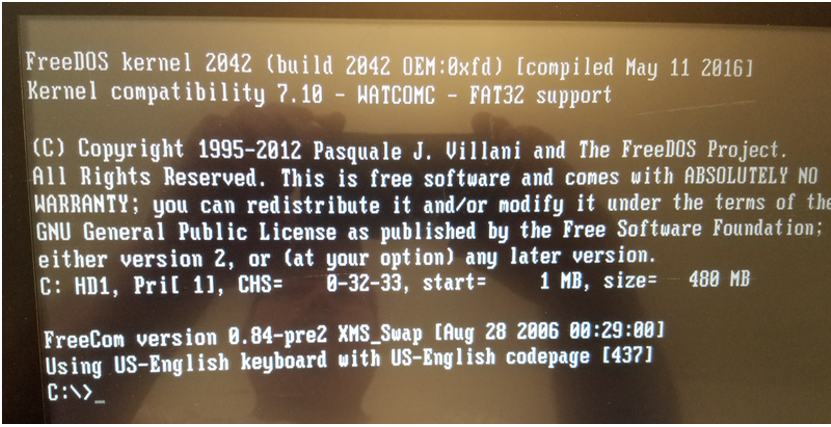

1. Sistem doğrudan FreeDOS komut kabuğuna yeniden başlatılacaktır:

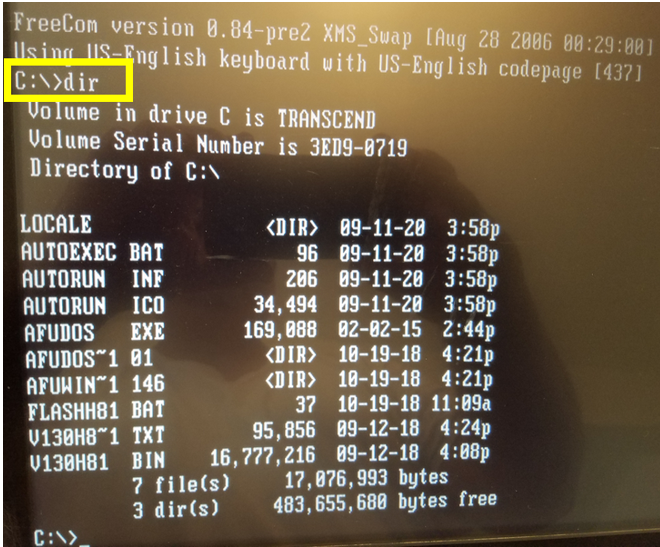

2. C:\> isteminde dir yazın ve toplu güncelleme betiğinin mevcut olduğunu doğrulamak için Enter tuşuna basın:

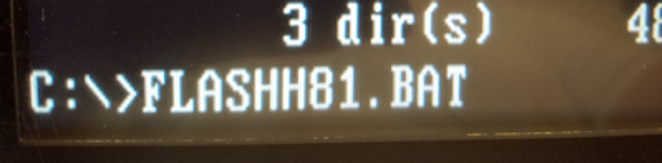

3. Güncelleme betiğini çalıştırmak için FLASHH81.BAT yazın (veya paketinizde bulunan belirli .BAT betiği) ve Enter tuşuna basın:

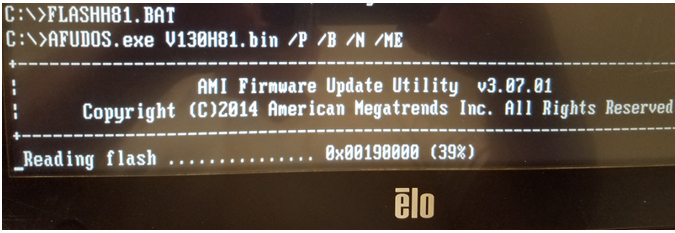

4. Güncelleme aracı BIOS ve Intel ME bölgelerini silip, programlayacak ve doğrulayacaktır. Güncellemenin kesintiye uğramadan tamamlanmasına izin verin (genellikle 2–3 dakika):

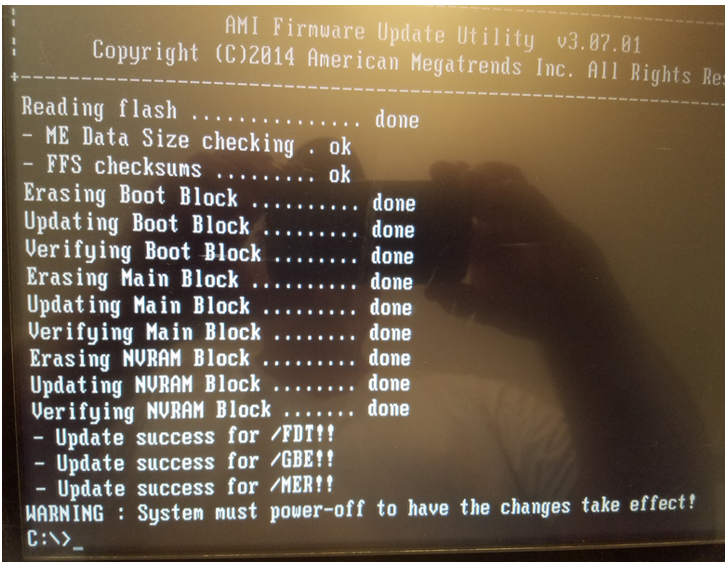

5. Tamamlandığında, terminalde şu mesaj görünecektir: UYARI: Değişikliklerin etkili olması için sistemin kapanması gerekir!



6. Güç Döngüsü: Cihazı kapatmak için güç düğmesine basılı tutun. USB flaş sürücüsünü çıkarın. Donanım bekleme gücünü tamamen temizlemek için ana AC güç kablosunu 20 saniye ayırın, ardından gücü tekrar bağlayın ve sistemi başlatın.

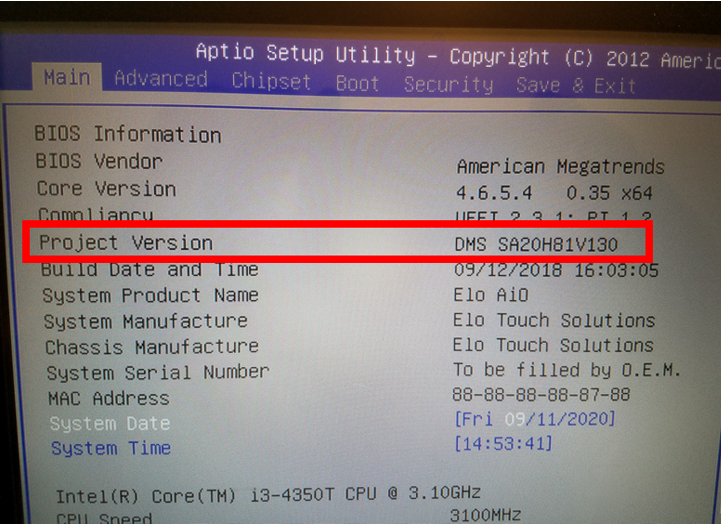

7. Versiyonu Doğrula: BIOS'a girin (şu tuşa basın: Ctrl + F2) ve güncellenmiş Proje Versiyonu numarasını doğrulamak için Ana sayfayı kontrol edin:
