Bu makale, Elo ET1903LM monitöründe video firmware sürümünü bir USB kablosu kullanarak güncelleme adımlarını sağlamaktadır.

Bu yazının yazıldığı sırada en son firmware eklenmiştir ve: 20201125_sw001903RevE

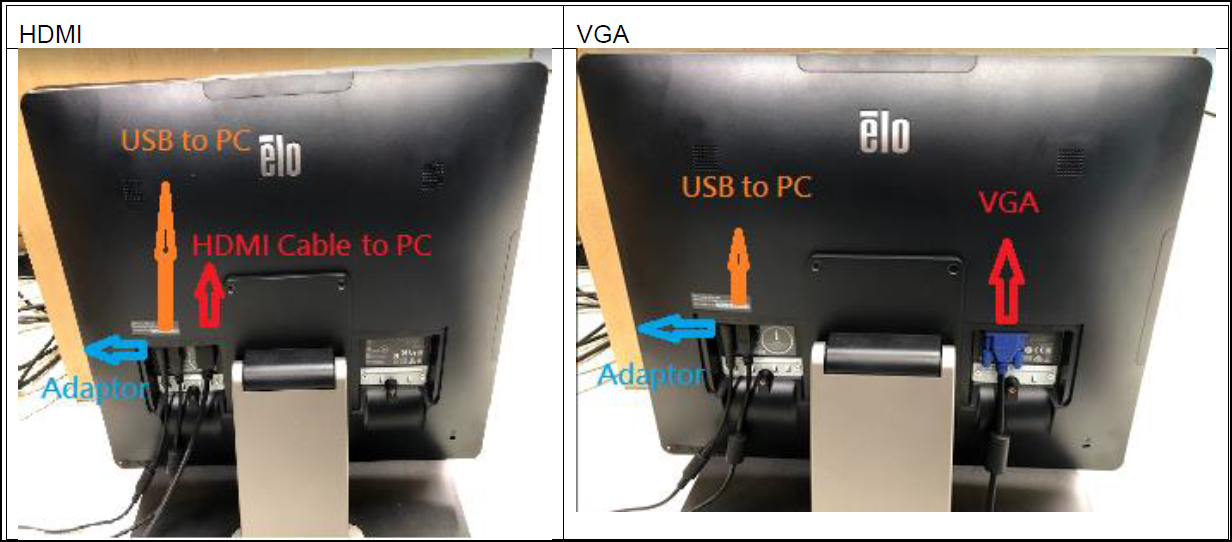

Donanım Bağlantı Adımları

1. USB kablosunu PC ve Ekran arasında bağlayın.
2. Ekran ile PC arasında HDMI veya VGA kablosunu bağlayın.
3. Monitörü açın ve görüntüleme modunda olduğundan emin olun.

FW Güncelleme Adımları

1. Yükleyin yazılım konfigürasyonu: RTD Tool 3.7 (bu makaleye eklenmiştir)

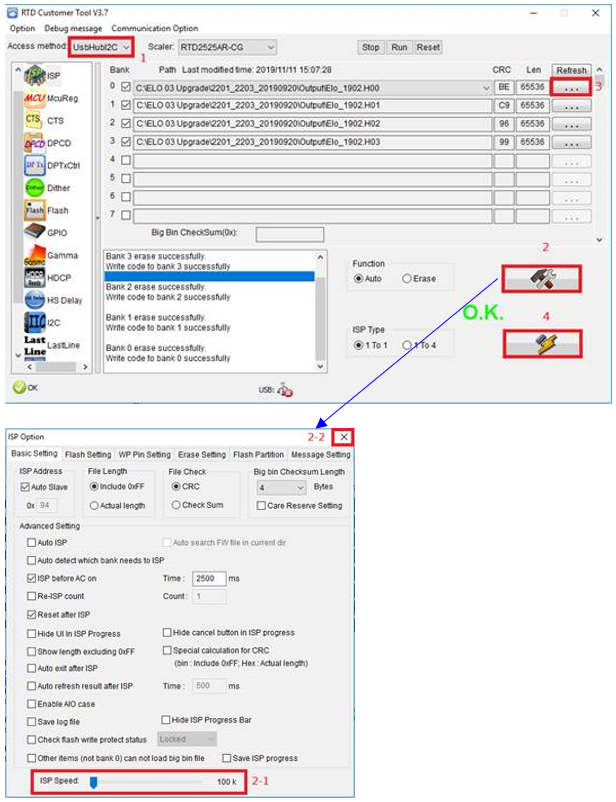

2. Çalıştırın RTD Müşteri Aracı yardımcı programını
   • Adım 1: Erişim yöntemi Seçin ”USBHubI2C”
   • Adım 2: Araç butonuna tıklayın
     • 2-1: ISP Hızı seçin ”100K”
     • 2-2: Açılır pencereyi kapatın
   • Adım 3: Firmware dosyalarını seçin (bu makaleye eklenmiştir)
   • Adım 4: firmware'yi güncellemek için  üzerine tıklayın

Firmware Sürüm Kontrolü
FW sürümünü bulmak için monitörün Fabrika OSD menüsüne girmeniz gerekecek.

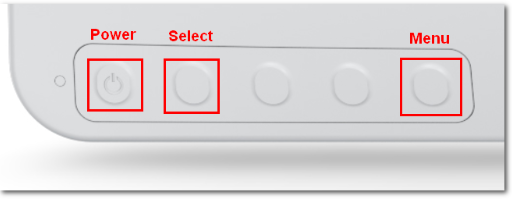

1. Monitörü kapatın GÜÇ butonunu kullanarak.

2. Geri GÜÇ ve SEÇ butonlarına arka kısımda aynı anda basın ve basılı tutun.



3. Ekran aydınlandığında, serbest bırakın ve basın MENÜ butonuna.

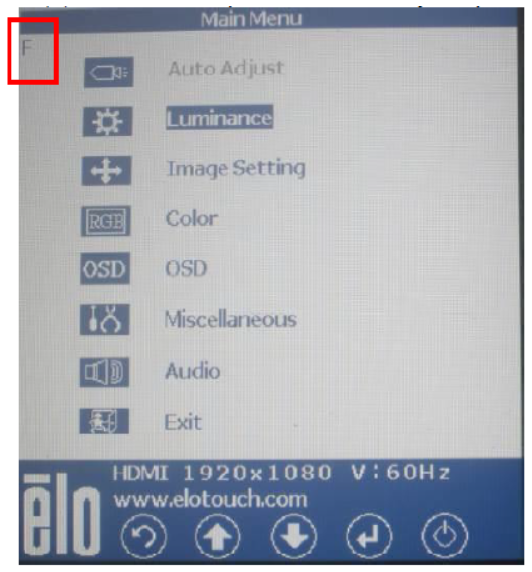

4. Kullanın SOL ve SAĞ navigasyon butonları ile “F” harfine ulaşın ve basın SEÇ butonuna fabrika menüsünü açmak için.

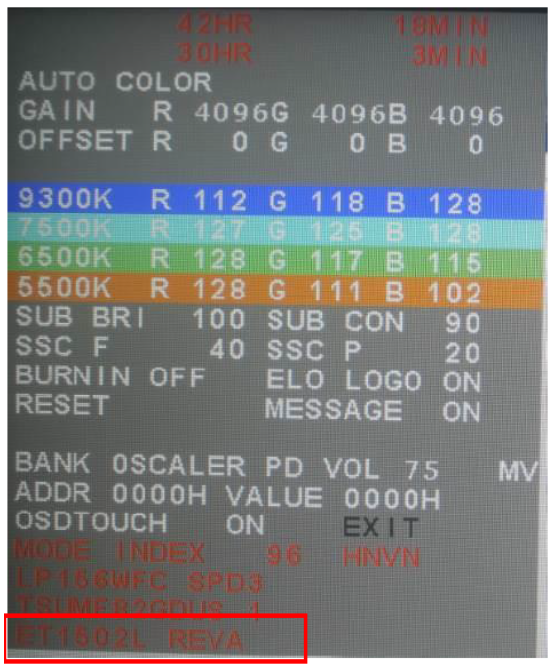

5. Şimdi Fabrika OSD Menüsündesiniz. FW menünün alt kısmında gösterilecektir.*


*Yukarıdaki grafik mevcut ürününüzü yansıtmayabilir, sadece bir örnektir.
