本文列出了SmartSet数据协议及其解释

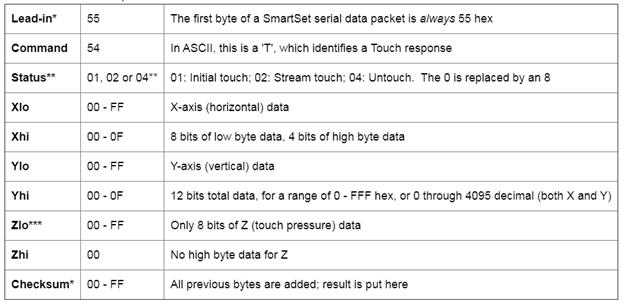

下面的表格显示了每个字节的功能。



下面的表格解释了每个的功能。



* 这些字节仅包含在串行数据包中。
** AccuTouch控制器的01、02或04；IntelliTouch控制器的81、82或84
*** 对于AccuTouch始终为FF；对于IntelliTouch，则依赖于触控压力，范围为00 - FF

引导字节为55十六进制，是一种独特的二进制模式，其位交替（0101 0101）；这个独特模式有助于识别有效的触控数据包。

校验和字节是前九个字节的总和，加上AA十六进制（只保留总和的低字节），它与数据一起作为第十个字节由触摸屏控制器发送。

当软件驱动程序接收到数据包时，它也计算前九个字节的总和，加上AA十六进制。然后将其总和与控制器发送的校验和字节进行比较；如果两个值不匹配，则表示传输过程中出现错误，此时数据将被丢弃。0xAA是0x55的反码。将它们相加得0xFF（低字节），而不是0x00。
