如何安装 MagTek MSR JPOS 驱动程序

本文提供了安装、配置和测试适用于 Elo 的 MagTek 磁条读取器 (MSR) JavaPOS (JPOS) 驱动程序的步骤。

所需工具

• 一台 Windows 7 或更新的计算机系统。
• 一台以 HID 模式运行的 MagTek MSR，PID 为 002 或 011（这些是 HID 模式的默认 PID）。
• 可以使用的 MagTek USB MSR 应用程序（如果需要，使用此工具将读取器更改为 HID 模式，并验证 PID）。
• 适用于 USB HID 刷卡读取器的 MagTek JPOS 驱动程序包.

安装步骤

1. 下载并提取 USB HID 刷卡读取器的 JPOS 驱动程序包到本地驱动器。
2. 双击提取的 99510116-116.zip 安装文件以启动安装向导。

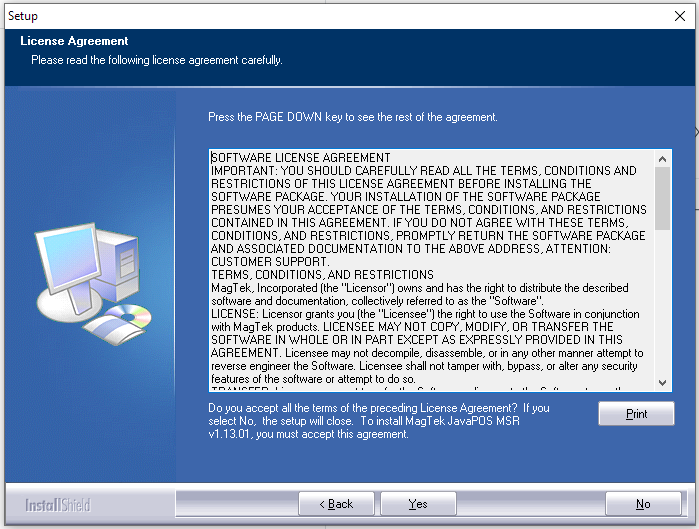

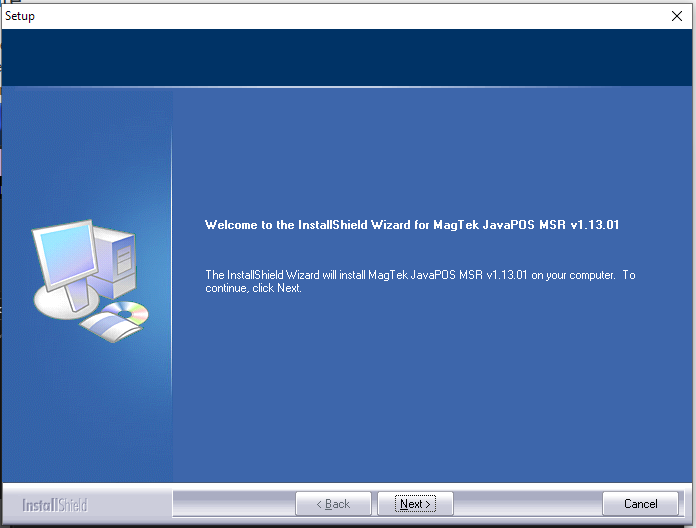

3. 点击 下一步 通过初始欢迎界面和许可协议界面。

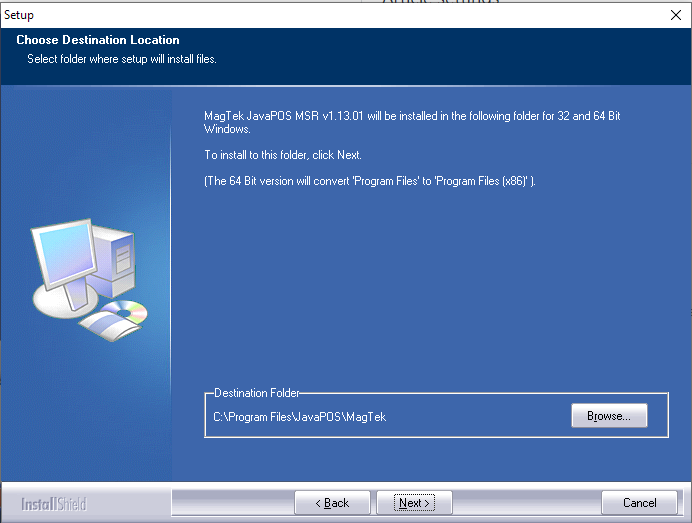

4. 确认默认目标文件夹的目的地。标准安装路径为：

   • 对于 x86 平台: C:\Program Files\OPOS\MagTek
   • 对于 x64 平台: C:\Program Files (x86)\OPOS\MagTek

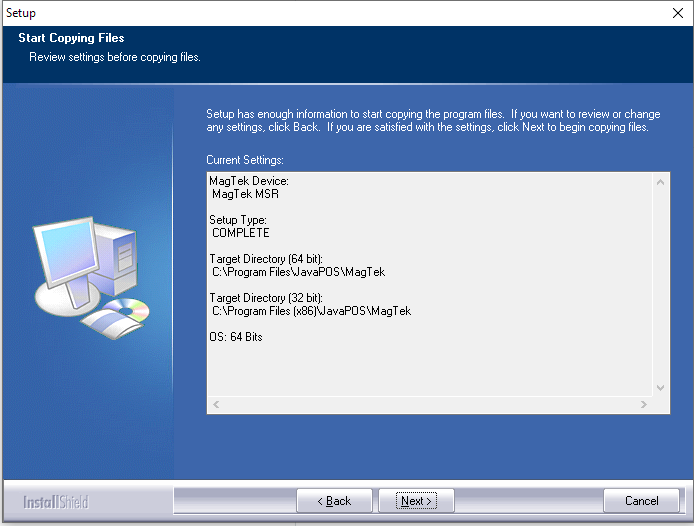

5. 选择安装类型。选择 完整 以安装 MagTek OPOS MSR 的所有必要组件，然后点击 下一步。

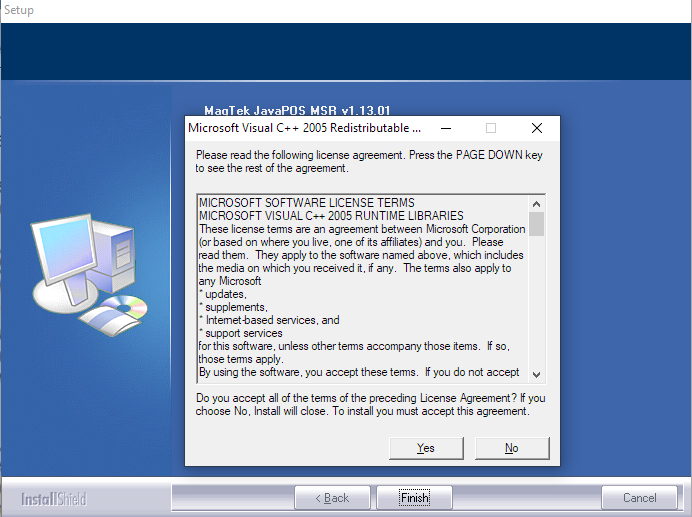

6. 如果在过程中提示，点击 是 以允许安装所需的 Microsoft Visual C++ 运行时库。

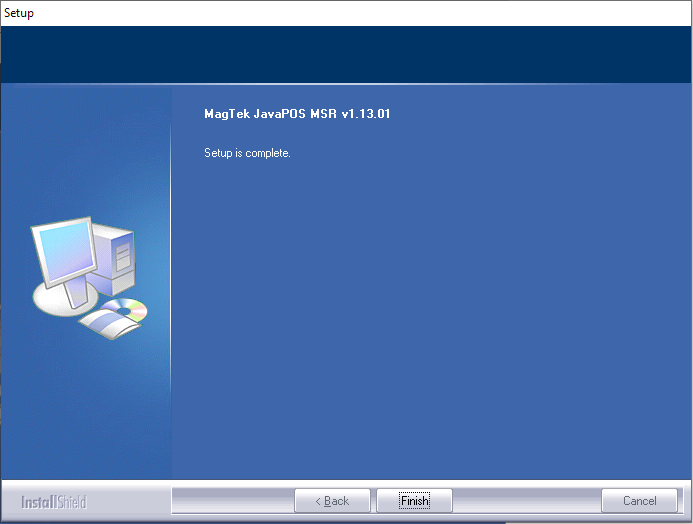

7. 点击 完成 完成驱动程序的安装。

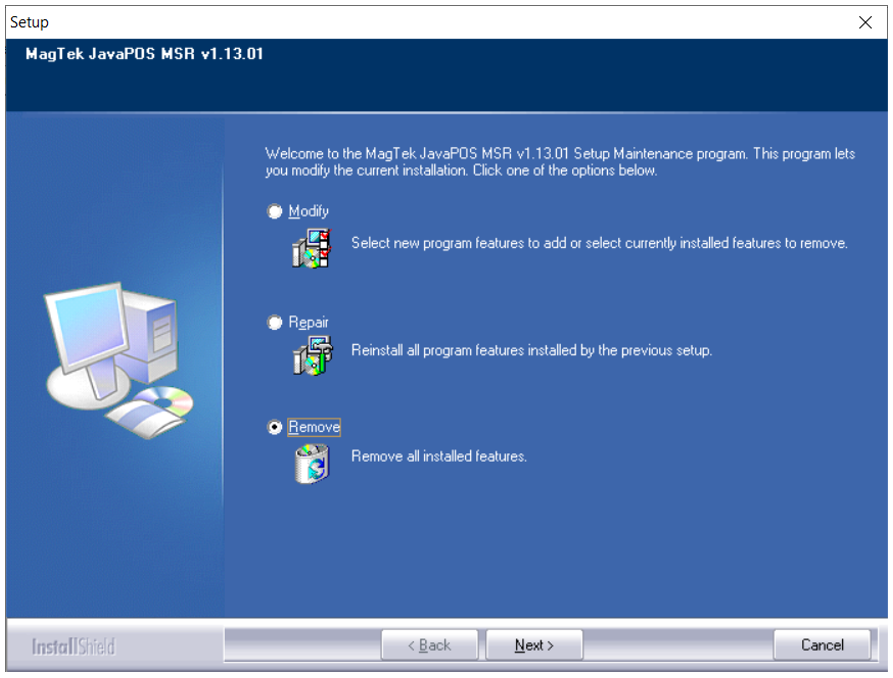

维护说明：您可以随时再次启动驱动程序安装程序可执行文件以修改、修复或完全从系统中删除 OPOS 驱动程序。

测试 OPOS 安装

MagTek UPOS 1.13 JavaPOS MSR 实用程序应用程序根据通过 jpos.xml 文件定义的事先注册的逻辑设备名称 (LDN) 对设备执行 JavaPOS 健康检查测试。

1. 导航到目标安装目录中的 service 子文件夹（例如，C:\Program Files (x86)\JavaPOS\MagTek\service）。
2. 双击 MSRUtility.bat 文件启动 MagTek JavaPOS MSR 实用程序健康检查应用程序。

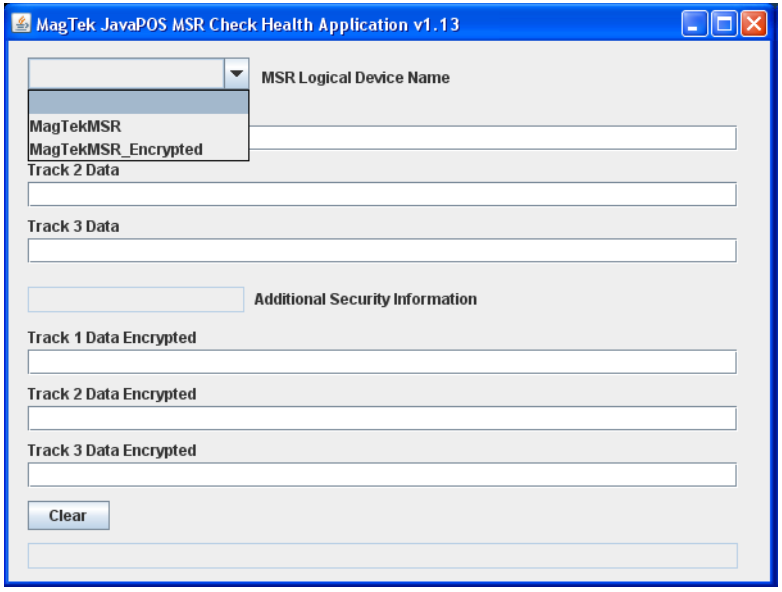

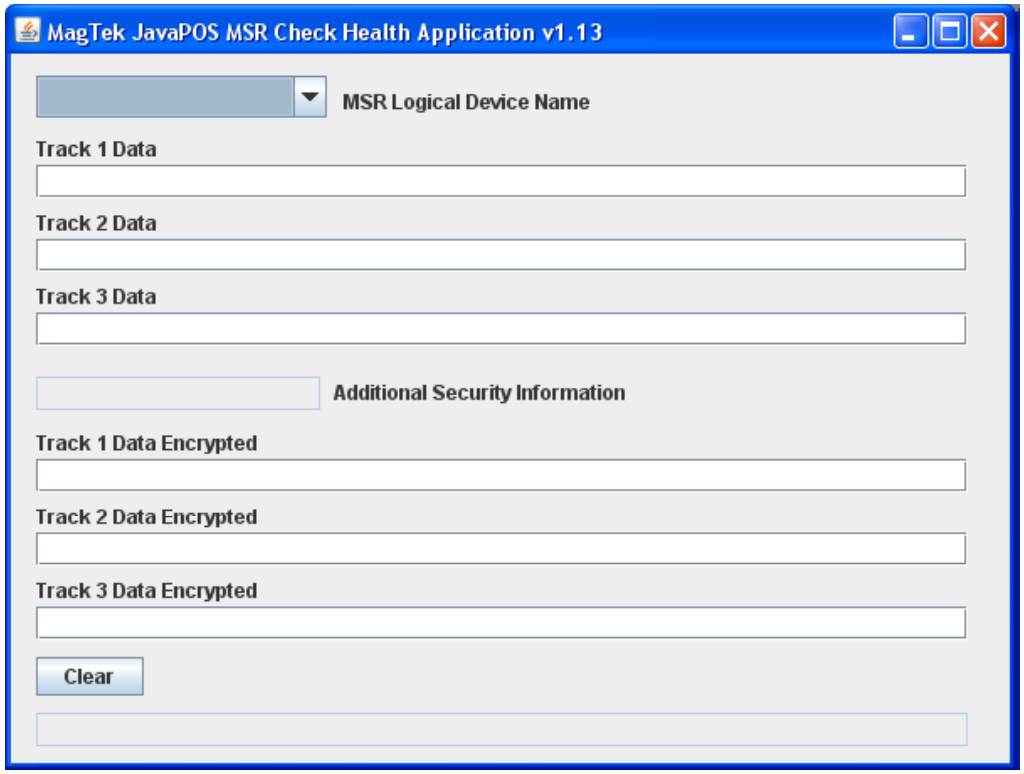

3. 在应用程序窗口中，使用组合框选择与您的 USB 连接设备相对应的 MSR 逻辑设备名称 (LDN)。事先注册的 LDN 有：

   • MagTekMSR（表示基于非加密的读取器）
   • MagTekMSR_Encrypted（表示基于加密的读取器）



4. 点击实用程序中的 打开、声明 和 设备启用 功能以激活读取器。
5. 刷卡。根据读取器类型，实用程序字段（轨道 1 数据、轨道 2 数据和轨道 3 数据）将被填充。

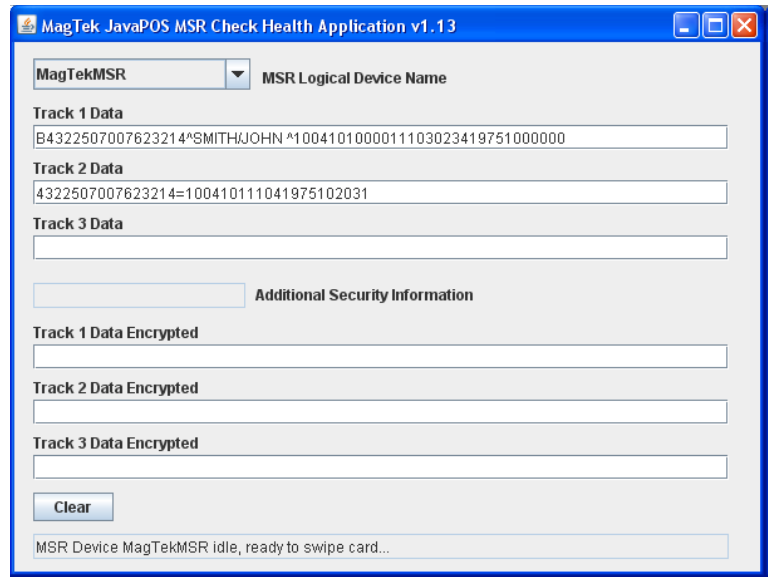

示例 1：非加密读取器

当使用 MagTekMSR LDN 与非加密读取器时，相应的非加密数据字段在刷卡后将填充明文信息。

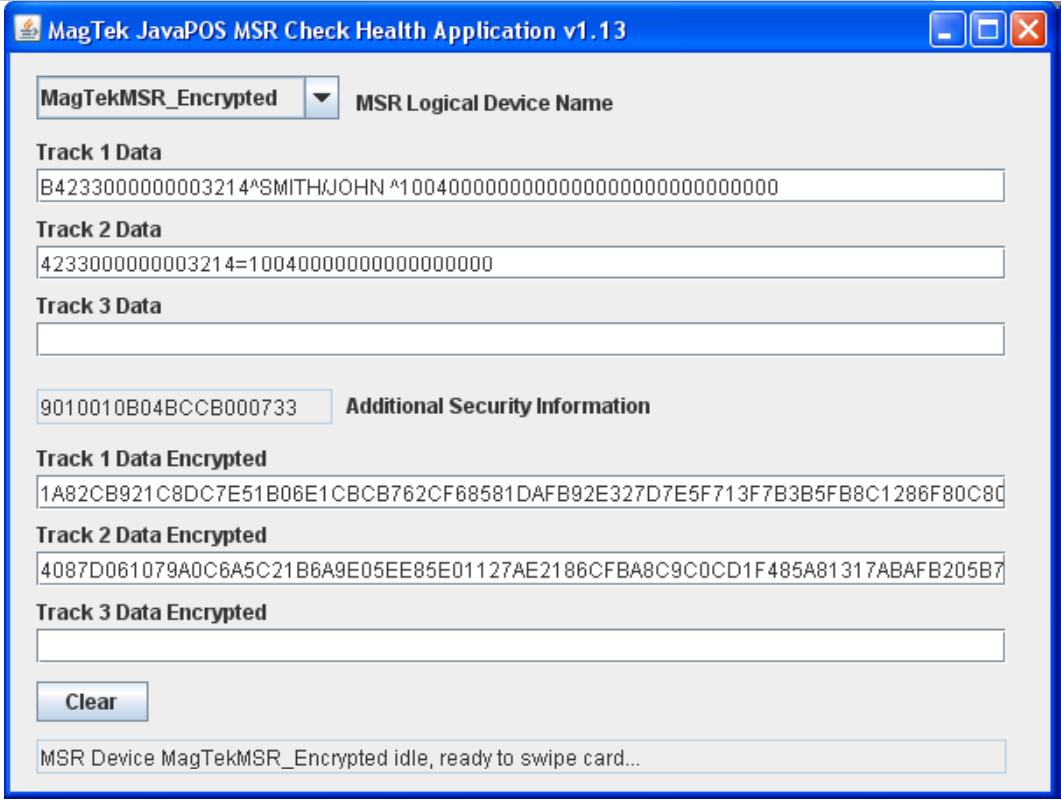

示例 2：加密读取器

当使用 MagTekMSR_Encrypted LDN 与加密读取器时，相应的数据字段将填充带有掩码的文本数据和加密负载块，以及解码所需的附加安全信息。

使用 MagTek 示例应用程序

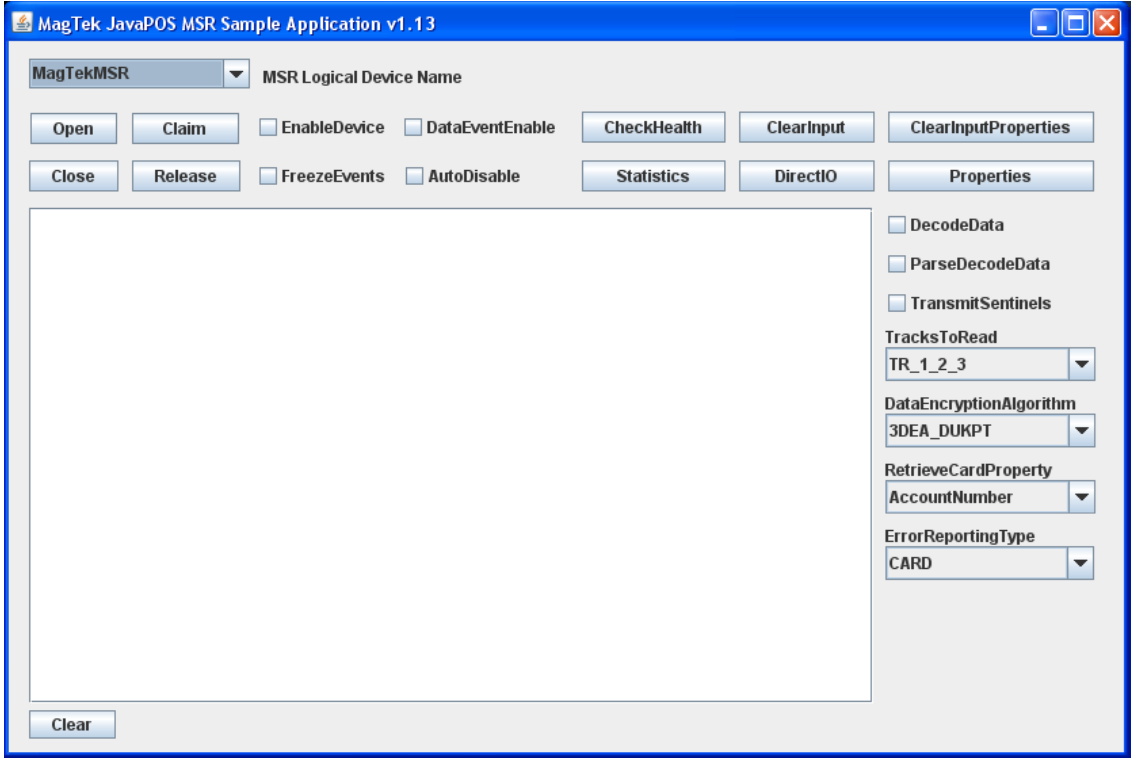

MagTek UPOS 1.13 JavaPOS MSR 示例应用程序演示了非加密和加密读取器的 UPOS 属性、方法和事件。

1. 导航到安装目录中的 Sample 子文件夹（例如，C:\Program Files (x86)\JavaPOS\MagTek\service\Sample）。
2. 双击 MSRSample.bat 文件启动示例应用程序。
3. 从组合框中选择您的 MSR 逻辑设备名称以开始测试 JavaPOS 操作。


参数描述

• MSR 逻辑设备名称 [组合框]：包含可通过 jpos.xml 文件实例化的 JavaPOS 注册 LDN。
• JavaPOS 打开方法 [按钮]：将所选 LDN 作为字符串参数传递，以实例化关联的 JavaPOS 设备对象。
• JavaPOS 声明方法 [按钮]：声明实例化的 MSR 设备对象以供独占应用程序使用。
• JavaPOS 设备启用属性 [复选框]：启用或禁用声明的 MSR 设备对象。
• JavaPOS 数据事件启用属性 [复选框]：启用或禁用来自服务对象的排队读取数据的数据事件。根据 UPOS 标准，在每次事件触发后此项会自动设置为 false；应用程序必须重新启用它以接收下一个刷卡。
• JavaPOS 健康检查方法 [按钮]：调用内部健康检查并在输出窗口中显示结果文本。
• JavaPOS 清除输入方法 [按钮]：清除服务对象中的任何排队 MSR 读取数据。
• JavaPOS 清除输入属性方法 [按钮]：清除最近读取的数据填充的所有属性。
• 属性 [按钮]：调用并显示输出窗口中所有常见和特定设备的 MSR 属性。
• JavaPOS 解码数据属性 [复选框]：启用或禁用特定于 MSR 的解码数据属性。
• JavaPOS 解析解码数据属性 [复选框]：启用或禁用特定于 MSR 的解析解码数据属性。
• JavaPOS 传输信号属性 [复选框]：启用或禁用特定于 MSR 的传输信号属性。
• 读取轨道 [组合框]：定义 JavaPOS MSR 要读取的轨道选项。
• 数据加密算法 [组合框]：包含支持的加密算法（仅适用于加密设备）。
• 检索卡属性 [组合框]：包含与最近刷卡的数据解析相对应的特定于 MSR 的属性。
• 错误报告类型 [组合框]：指定错误报告是基于卡片还是基于轨道。
• JavaPOS 直接I/O 方法 [按钮]：调用 DirectIO 方法示例。
• JavaPOS 统计方法 [按钮]：检索并在对话框中显示 JavaPOS 统计信息 XML 字符串。
• JavaPOS 自动禁用属性 [复选框]：切换自动禁用属性，用于事件驱动的输入控制。
• JavaPOS 冻结事件属性 [复选框]：切换冻结事件属性，以控制何时接收事件。
• JavaPOS 释放（释放设备）方法 [按钮]：释放设备对象以供共享使用。
• JavaPOS 关闭我
