本文提供了配置 Magtek MSR 的步骤

MagTek MSR 和 MagTek USB 刷卡及插卡读取器实用程序的编程信息和工具。此实用程序允许用户发送命令，以更改设备的配置，适用于 USB HID 和键盘仿真（加密和非加密）MSR。以下信息也以 .pdf 格式附在本知识文章中。

所需工具

• MagTek MSR
• Windows 7 或更高版本的计算机
• MagTek USB 刷卡及插卡读取器 – PN99510026
  • 此实用程序适用于加密和非加密 MSR：
  • 上述 MagTek 实用程序也可以在 AIO 外设驱动程序包和 AIO 的外设文件夹中找到。

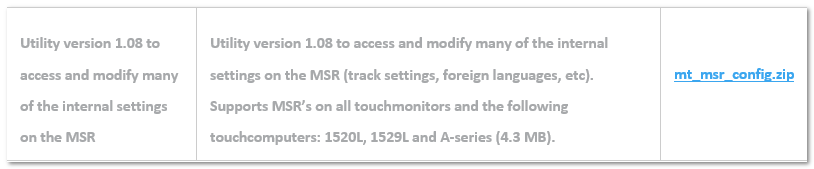

• Elo 下载页面上还列出了 MSR 配置实用程序版本 1.08，但它仅支持非加密 MSR：

MSR 信息
非加密 MSR（监控 MSR）

• Elo PN： E500356, E177037, + 其他。
• ‘MagTek PN： MSR-INTELLIHEAD-21030006
• VID/PID HID： 0801/0002
• VID/PID KB： 0801/0001

加密 MSR（X 系列，E 系列，I 系列，PayPoint，Elo POS）

• Elo PN： E001002, E122229
• PN： MSR MODULE, INTELLIHEAD-21030085, ENCRYPT
• VID/PID HID（带 SureSwipe 工厂默认值）： 0801/0011
• VID/PID HID（禁用 SureSwipe）： 0801/0002
• VID/PID KB： 0801/0001

程序

1. 下载并安装USB 刷卡及插卡应用程序，PN99510026. 这将在桌面上创建一个名为‘MagTek USB MSR’的图标。

2. 双击‘MagTek USB MSR 图标’以启动应用程序。

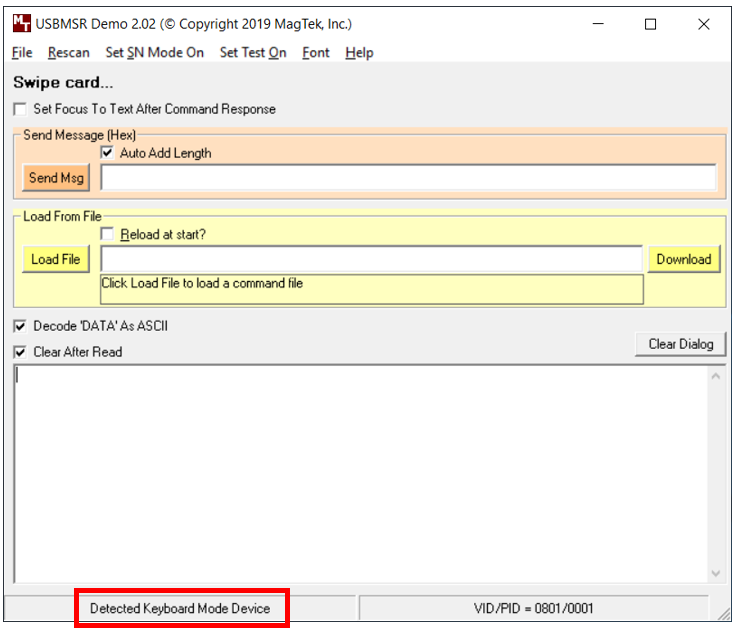

3. 应用程序将打开并识别以键盘模式或 HID 连接的 MSR。屏幕截图显示检测到键盘模式设备：


4. 您可以通过手动输入命令发送命令，输入在“发送消息”中。您还可以通过选择“加载文件”下载 MagTek 提供或用户创建的文本文件。

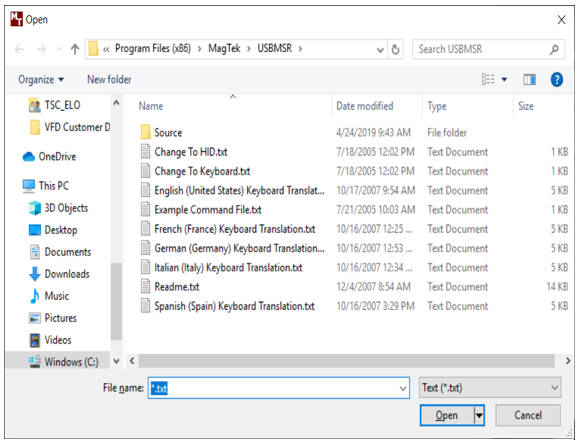

5. MagTek 提供的文本文件如下所列：

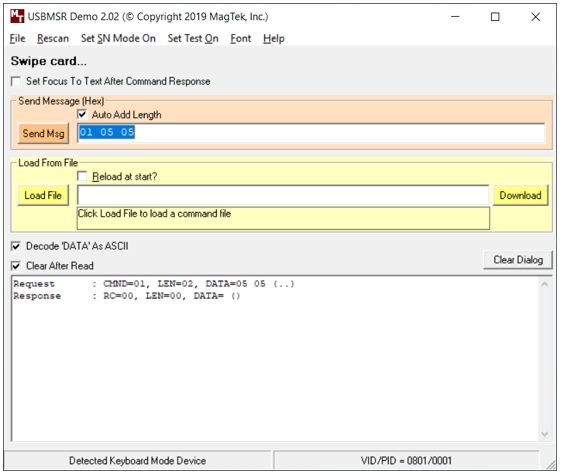

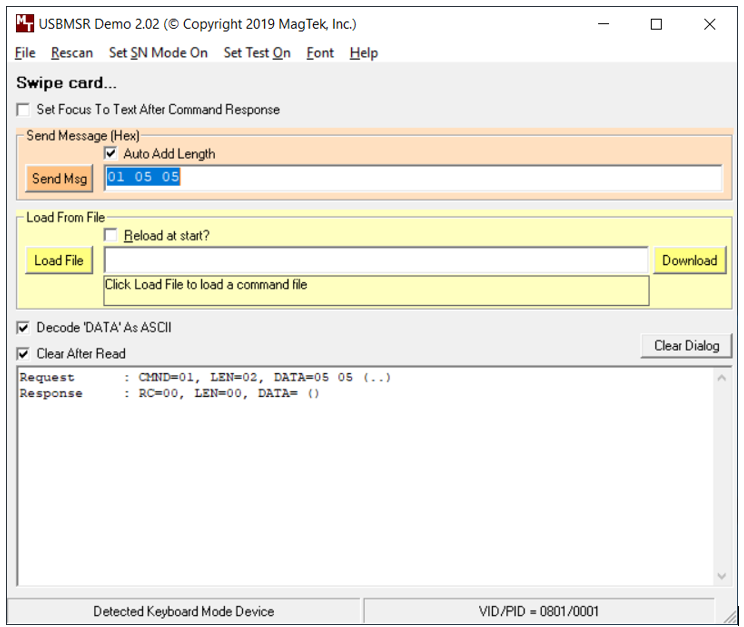

6. 要手动发送命令，您需要在“发送消息”行中输入命令，选择自动添加长度，并点击发送。在此示例中，正在发送命令以仅读取轨道 1 和轨道 2：



7. 在发送任何命令后，您必须发送02以切换 MSR 的电源并保存更改。发送 02 后，设备将被工具重新检测。

8. 要验证您的更改是否生效，您可以发送一个查询命令。要查看已设置哪些轨道数据在加密 MSR 上，发送00 05。在下面的示例中，响应指示 DATA=05，仅为轨道 1 和 2：



9. 以下是每个版本的 MSR 的常用命令。所有命令必须是 HEX。如果您需要其他编程，您需要参考 MagTek 技术参考文档。

手册和 ASCII 表下载链接如下：

• HID：HID99875320-6.01.pdf
• 键盘仿真：KB99875321-10.01.pdf
• 加密：99875475-10.01.pdf
• ASCII 表：ASCII Table.txt

常用命令

加密 MSR

获取序列号命令： 00 03

获取安全级别： 15

更改为 KB/HID

• KB： 01 10 01
• HID：01 10 00

MSR 启用轨道设置命令（KB 和 HID 的属性 ID 相同）：

• 所有轨道（默认） 01 05 95
• 仅轨道 1： 01 05 01
• 仅轨道 2： 01 05 04
• 轨道 1 和 2： 01 05 05

移除所有哨兵：01 14 03

要移除单个开始/停止哨兵：

• 要移除轨道 1的开始哨兵：发送 01 24 00，然后等待 15 秒并发送 02 以重置 MSR。
• 要移除轨道 2的开始哨兵：发送 01 25 00，然后等待 15 秒并发送 02。
• 要从所有轨道移除结束哨兵：发送 01 2B 00，然后等待 15 秒并发送 02。

每个轨道后的 CR（默认是在所有数据后 CR）：01 21 8D

移除 CR：01 22 00

轮询速度（默认是 1 毫秒）：10 毫秒 01 02 0A

将 MSR 重置为出厂默认设置： Dynamag Default Levels 2.txt

非加密 MSR（KB/HID）

获取序列号命令： 00 01

更改为 KB/HID

• KB： 01 10 01
• HID：01 10 00

MSR 启用轨道设置命令

HID MSR 启用轨道设置命令：

• 仅轨道 1 数据：01 04 01
• 仅轨道 2 数据：01 04 04
• 仅轨道 1 和 2：01 04 05
• 轨道 1、2 和 3：01 04 95

KB MSR 启用轨道设置命令：

• 仅轨道 1 数据：01 03 01
• 仅轨道 2 数据：01 03 04
• 仅轨道 1 和 2：01 03 05
• 轨道 1、2 和 3：01 03 95

移除所有哨兵：01 04 00

要移除单个开始/停止哨兵（仅 KB 模式）：

• 移除轨道 1 开始哨兵（默认“%”）：01 14 00
• 移除轨道 2 开始哨兵（默认“;”）：01 15 00

移除结束哨兵（默认“?”）：01 16 00

每个轨道后的 CR（默认是在所有数据后 CR）：01 05 8D

移除 CR：01 05 00

将 MSR 重置为出厂默认设置：FC 55 AA

要保存对 MSR 的更改：在发送上述任何编程命令后，您需要等待 10 秒，然后发送 02 以重置 MSR。
