本文解释了如何在Elo传统X系列一体机触控计算机中移除或更换Wi-Fi适配器。
本指南适用于IT工程师、系统工程师、电气工程师和最终用户。如果在遵循本指南后需要额外帮助，请联系Elo技术支持，网址为 www.elotouch.com。
重要提示：在开始本程序之前，请关闭设备电源并断开所有电缆。在处理内部组件和天线连接器时请小心。
所需设备
- 平坦的保护表面
- Elo X系列一体机触控计算机
- 小型十字螺丝刀
- 电工胶带（如果不会更换Wi-Fi适配器）
- 替换Wi-Fi适配器（如果更换模块）
步骤
-

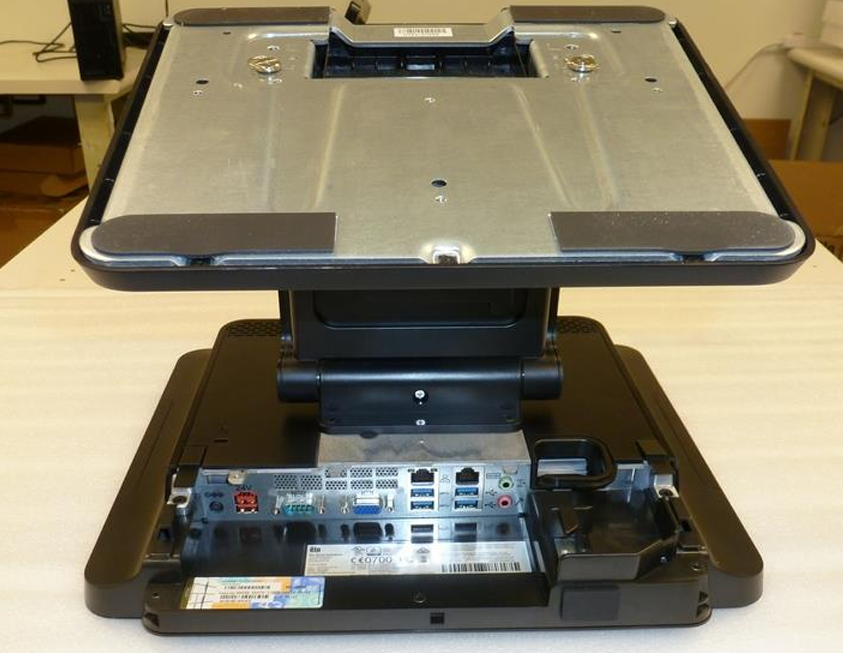

将设备放在保护表面上
将X系列设备反面朝下放在平坦的保护表面上。 -

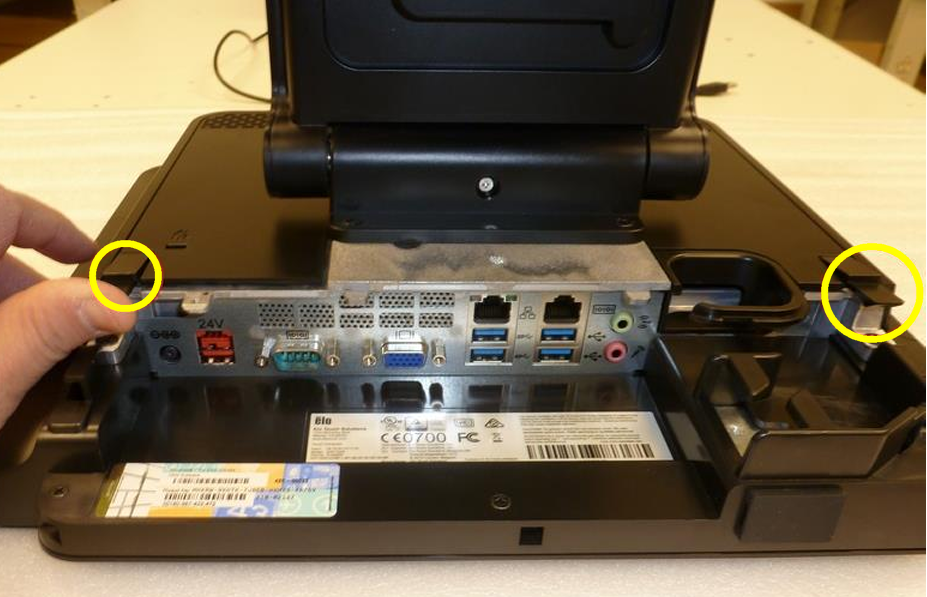

移除后盖
拉起后盖底部的两个标签，然后向上和向前推以移除后盖。 -

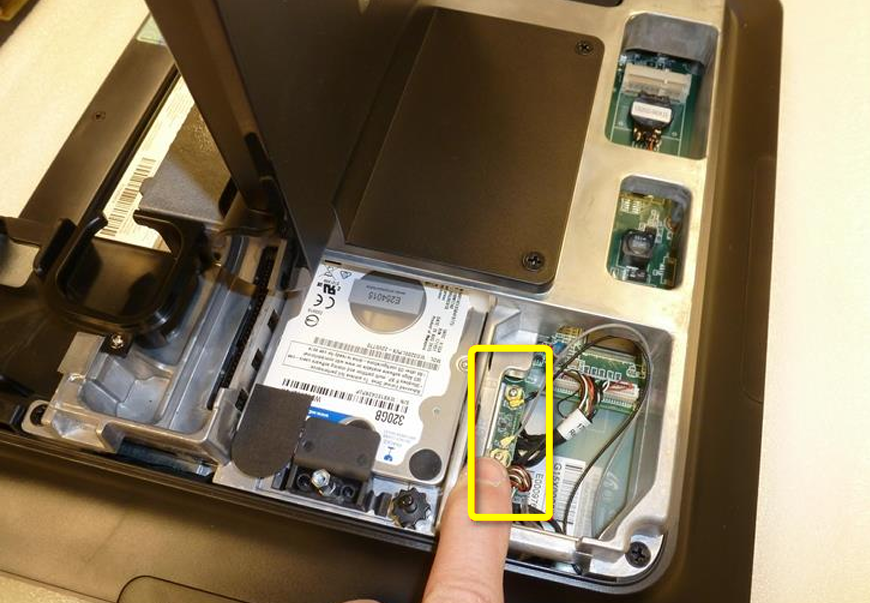

断开天线电缆
在设备右上角找到Wi-Fi适配器，并断开连接器上的黑色和灰色天线线。 -

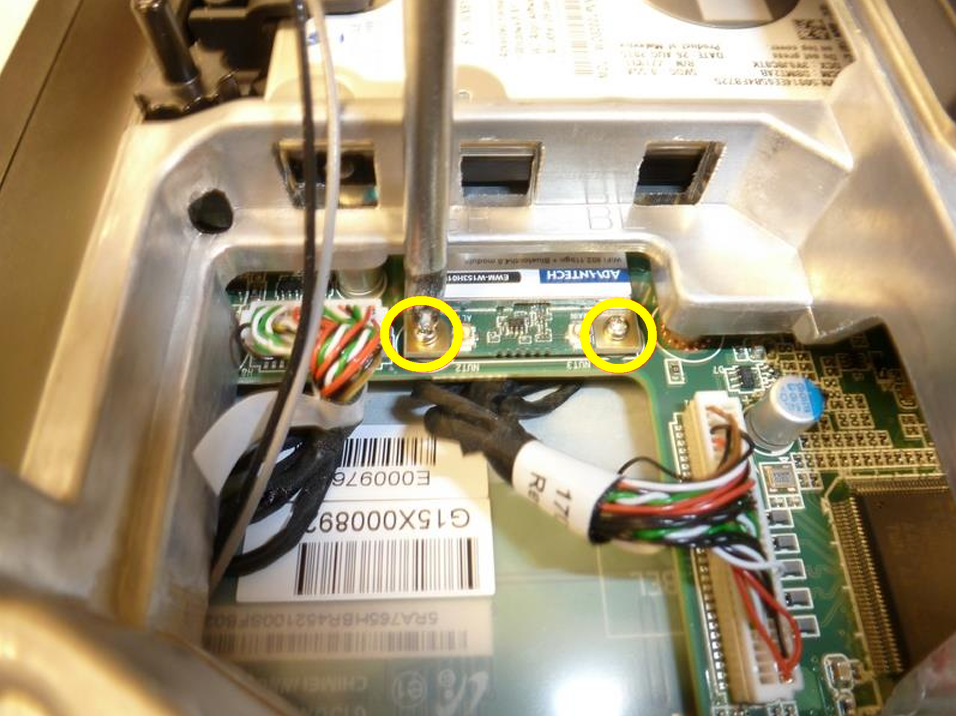

移除适配器螺丝
使用小型十字螺丝刀，移除固定Wi-Fi适配器的两个螺丝。 -

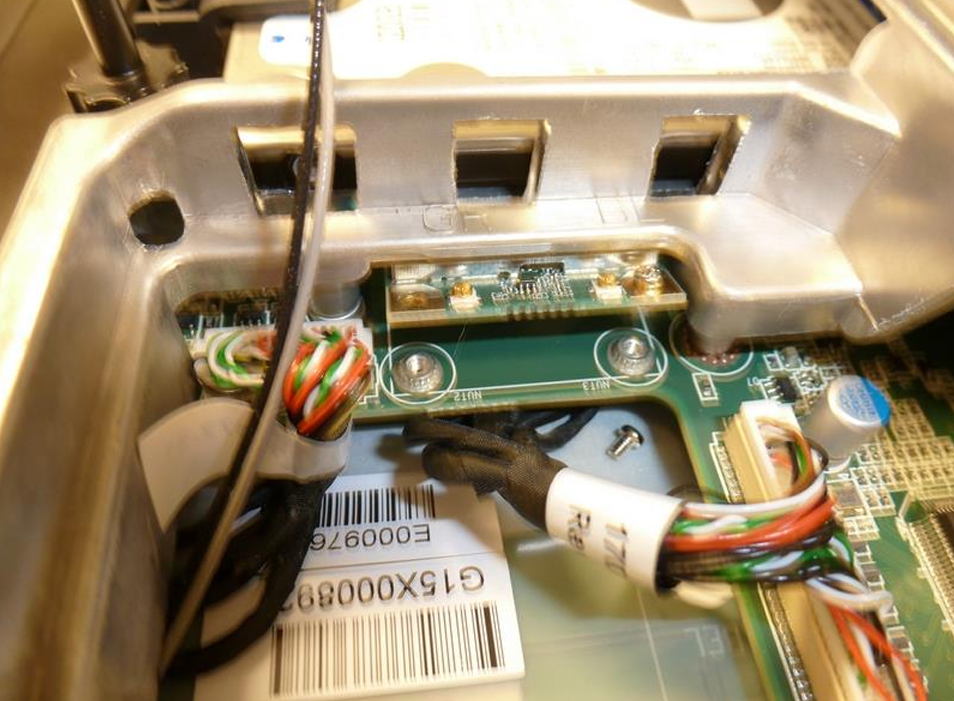

抬起Wi-Fi适配器
一旦螺丝被移除，Wi-Fi适配器将从插槽向上抬起。 -

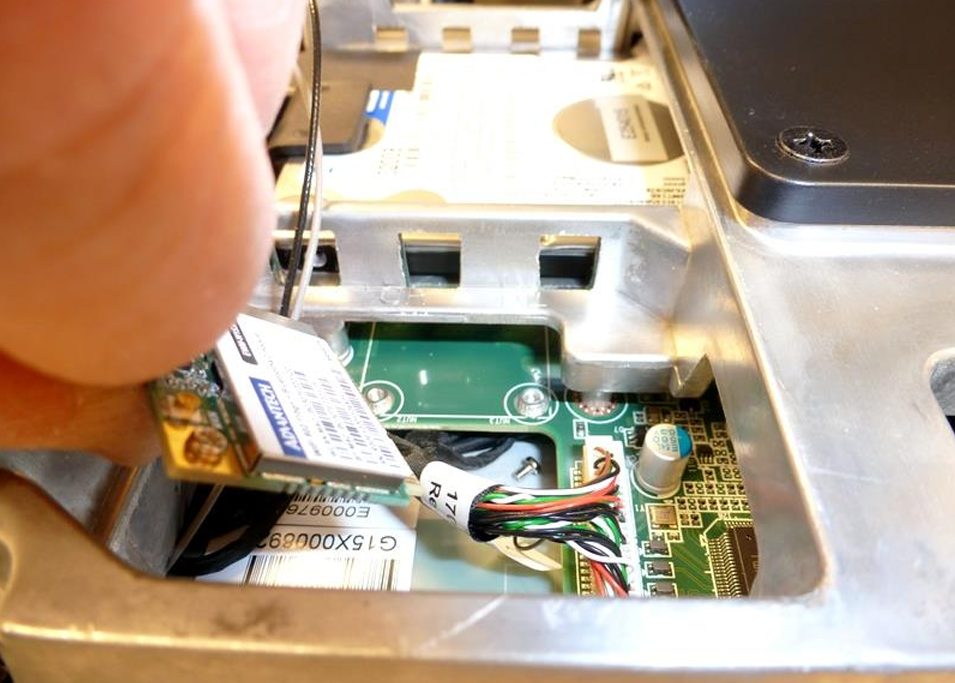

移除适配器
小心地将Wi-Fi适配器从设备中取出。 -

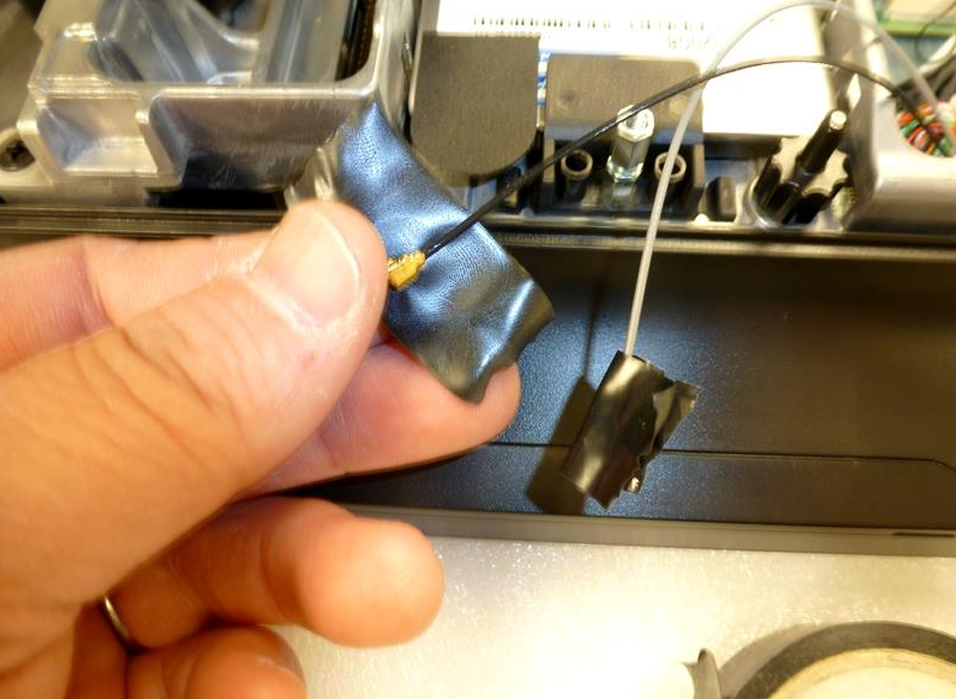

安装替换件或保护连接器
如果不更换Wi-Fi适配器，使用电工胶带包裹天线连接器以帮助防止意外电短路。如果安装替换适配器，将新适配器滑入插槽，并按照相反的步骤重新组装设备。 -

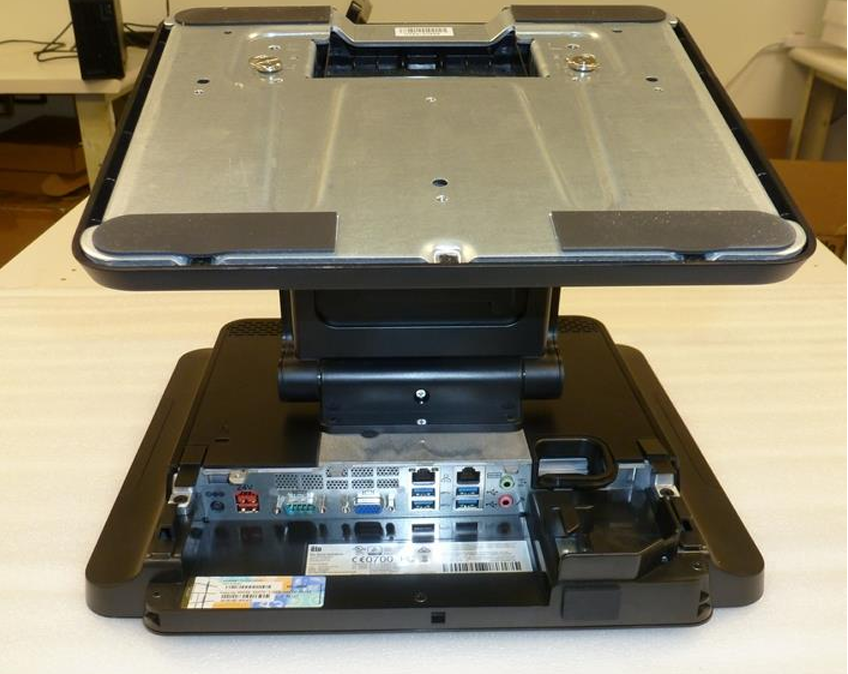

重新安装后盖
更换后盖以完成该步骤。
其他注意事项
- 小心处理天线连接器，以避免损坏连接器针脚。
- 在拆卸过程中将移除的螺丝放在安全的地方。
- 以拆卸的反向顺序重新组装设备。
