如何更新Elo X系列Rev. A一体机电脑的主板BIOS（Q87芯片组）

受众：公众 / Elo客户，IT支持，现场服务工程师和集成商

文章类型：传统硬件维护与BIOS刷新程序

⚠️ 传统产品支持提醒：

本文及刷新程序是为已达到官方生命周期终止（EOL）的传统Elo X系列一体机触控电脑提供的服务。

重要硬件检查： Elo X系列设备采用了两种不同的主板架构：Intel H81和Intel Q87。此程序和固件包仅适用于配备Q87主板的系统。 如果尝试将此BIOS包刷新到H81主板，将会损坏EEPROM并永久损坏主板。

所需硬件和软件下载

项目	描述与下载链接
目标硬件	Elo X系列Rev. A，一体机触控电脑（Intel Q87主板）
USB闪存驱动器	标准USB 2.0/3.0闪存驱动器（格式化为DOS可引导磁盘）
Q87 BIOS包	下载Elo X系列Q87 BIOS更新文件（v113）
DOS启动系统文件	下载DOS系统启动文件
HP USB格式工具	HP USB磁盘存储格式工具（Softpedia）（提供第三方工具以方便格式化；Elo对第三方软件不承担任何责任。）

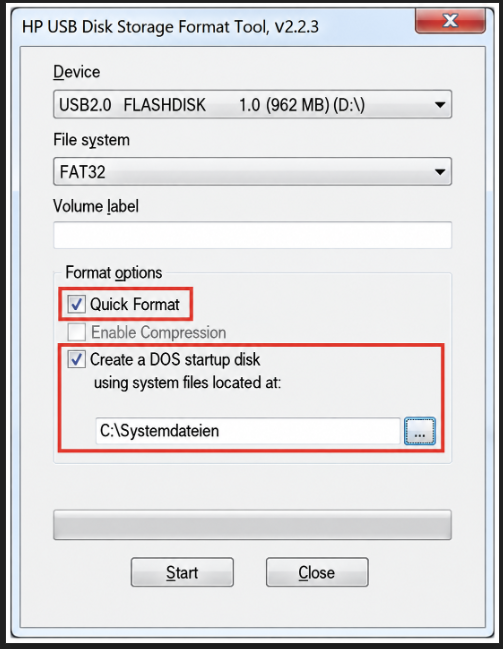

创建DOS可引导USB驱动器：
以管理员身份启动HP USB磁盘存储格式工具。在格式选项下，勾选创建DOS启动盘，选择使用位于以下位置的DOS系统文件：，并浏览到下载并解压的DOS系统文件夹。点击开始：

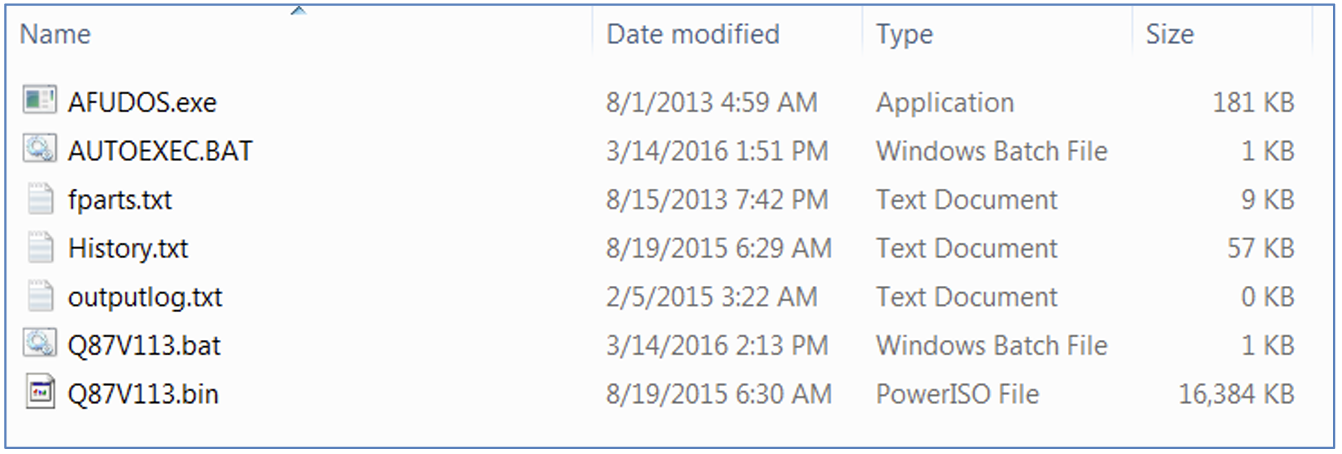

将BIOS刷新文件复制到USB：
解压下载的Q87 BIOS (v113)档案，并将所有文件直接复制到可引导USB闪存驱动器的根目录：

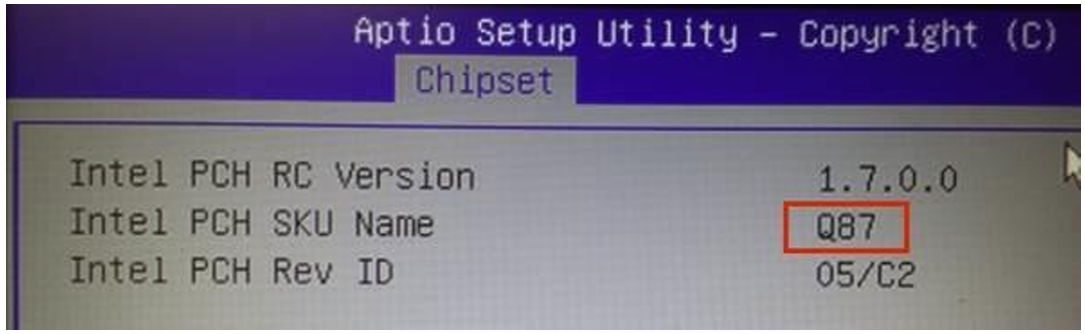

验证Q87主板架构：
继续之前，重新确认您的目标系统是Intel Q87主板型号：

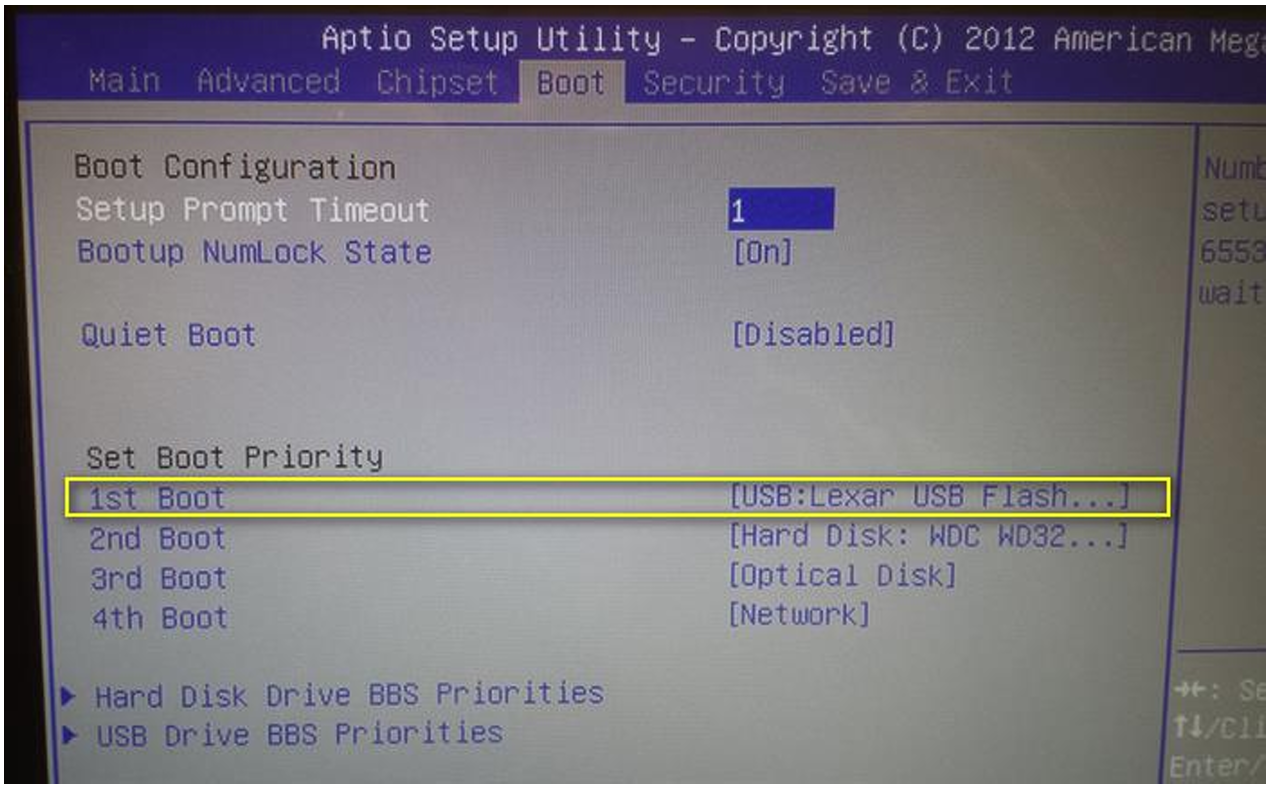

配置BIOS引导顺序：
将准备好的USB驱动器插入Elo X系列设备。启动计算机并反复按Del或F2进入BIOS设置实用工具。导航到引导标签，将USB闪存驱动器配置为引导选项#1。按F4保存更改并退出：

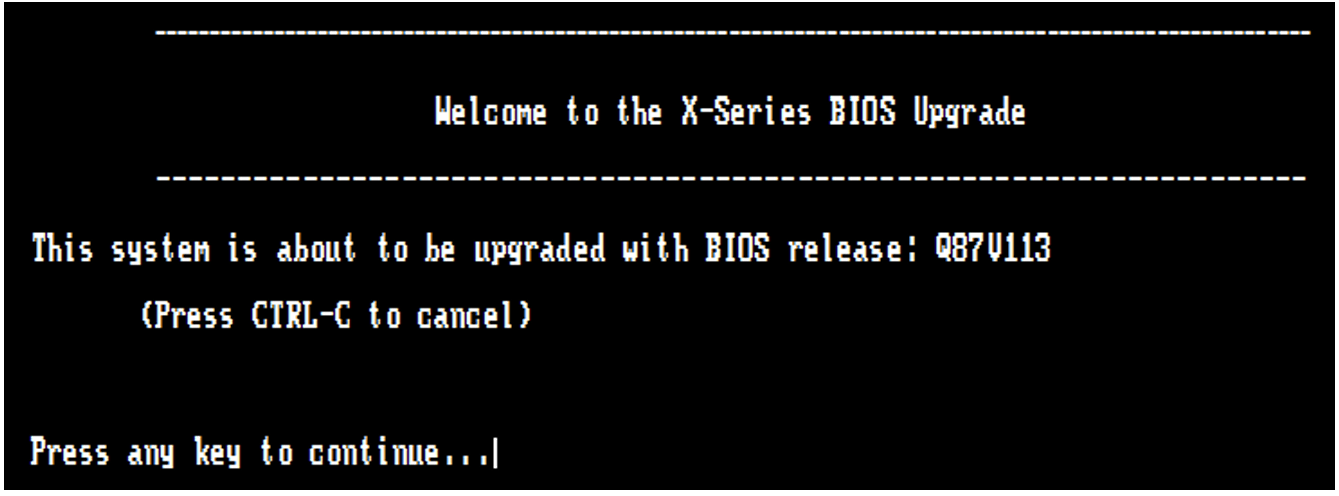

启动到DOS闪存工具：
系统将启动到DOS闪存环境，并显示初始化提示。按任意键开始自动闪存序列：

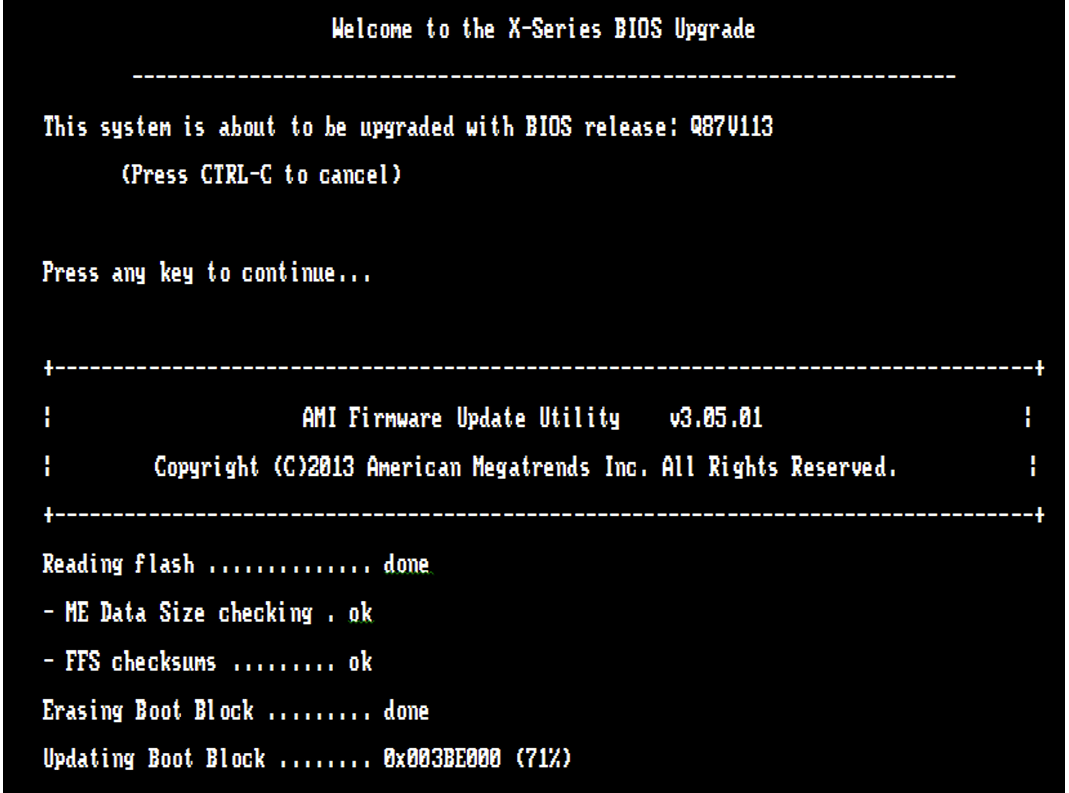

闪存执行中：
刷新工具将擦除、写入并验证EEPROM块。
⚠️ 请勿中断： 在刷新程序积极执行期间，请勿关闭或拔掉设备电源。

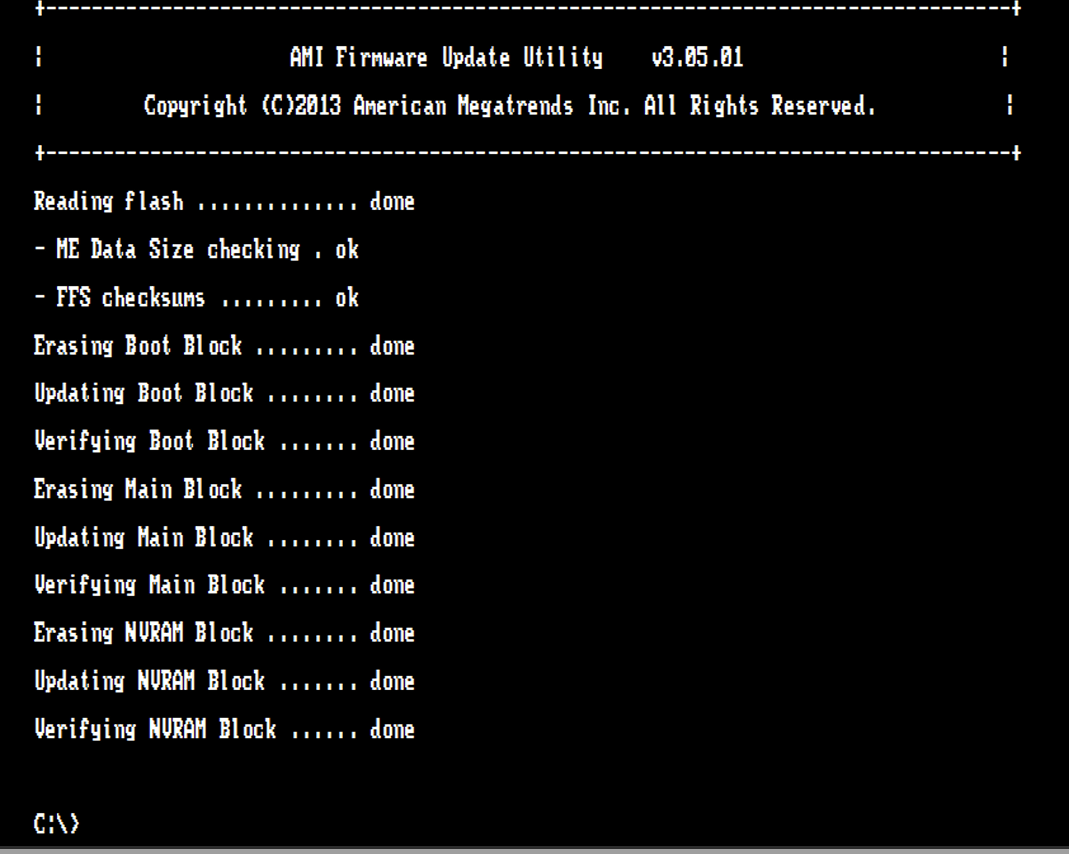

闪存完成：
当闪存过程成功结束时，命令行返回到标准C:\>提示符。取出USB闪存驱动器并重启系统：

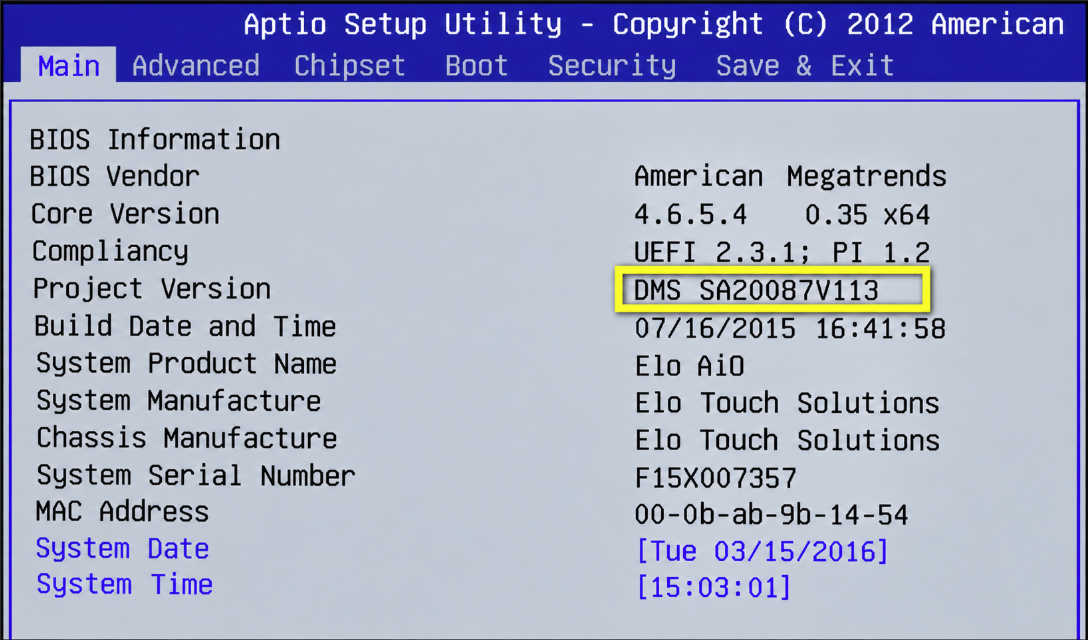

验证BIOS版本：
打开系统并进入BIOS设置。在主菜单标签下，确认项目版本行显示更新的版本（例如，V113）：

✔ 更新后推荐操作： 在BIOS设置菜单中，导航到保存并退出>恢复默认设置（F9），保存更改，并重新确认您的操作系统引导顺序。
