本文解释了如何配置Elo UIC680 NFC阅读器以读取MIFARE®卡。它涵盖了安装所需的实用程序、加载MIFARE固件、验证固件版本、启用MIFARE模式以及测试卡操作。

步骤1 — 安装升级实用程序

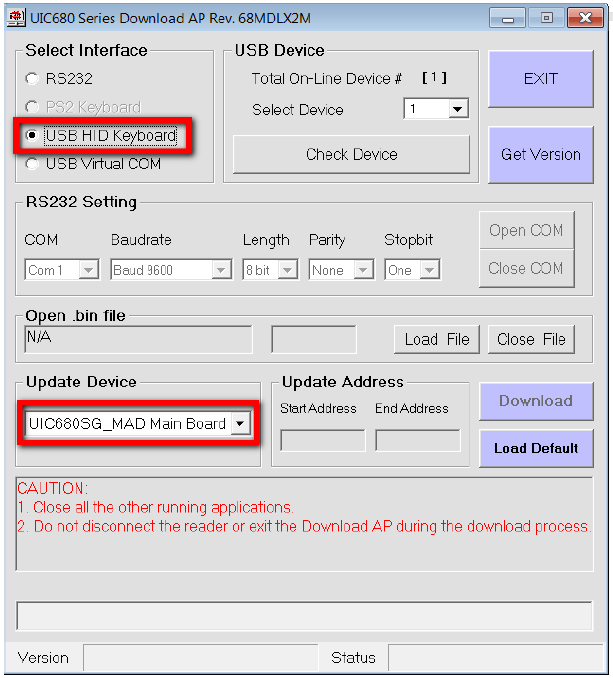

1. 运行68MDLX2M.exe。
2. 选择USB HID键盘。
3. 在更新设备下拉列表中，选择：UIC680SG_MAD主板

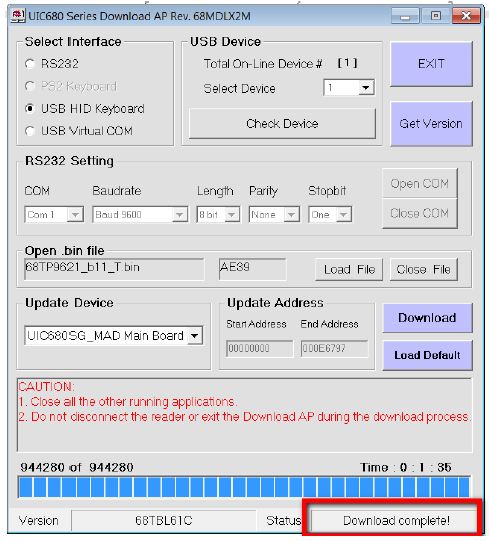

步骤2 — 加载MIFARE固件

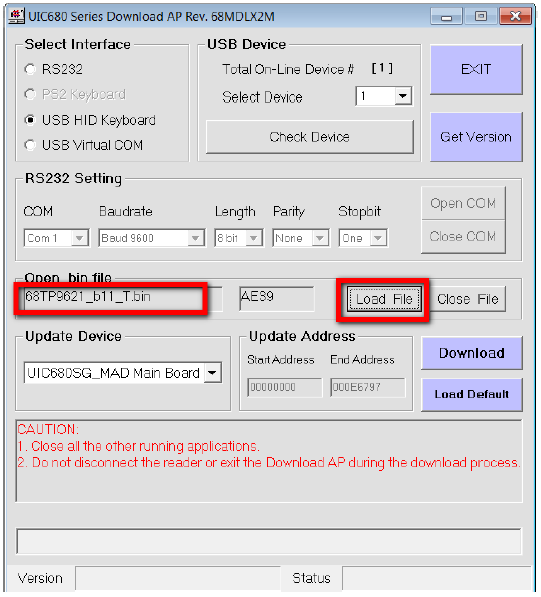

1. 点击加载文件。
2. 浏览到所需的固件文件。

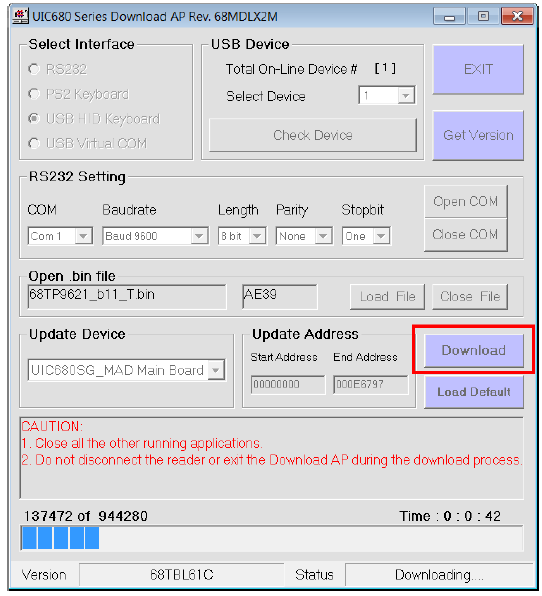

3. 点击下载以开始编程阅读器。
4. 等待大约一到两分钟，固件将下载。编程过程中阅读器将发出几次鸣叫声。
5. 验证状态字段显示：下载完成！

步骤3 — 验证固件版本

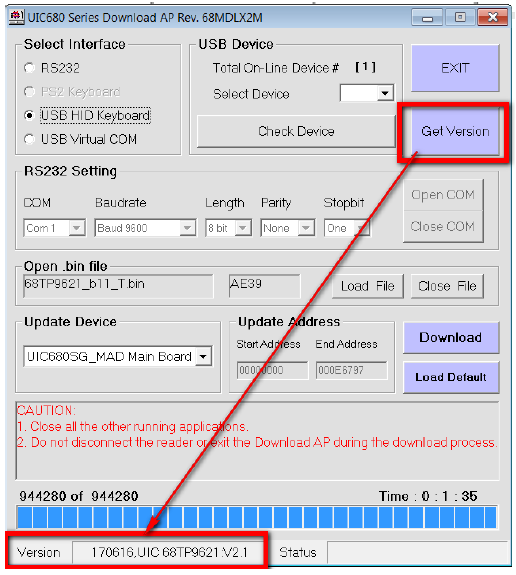

1. 点击获取版本。
2. 验证固件版本为170616。
3. 点击退出。

步骤4 — 启用MIFARE模式

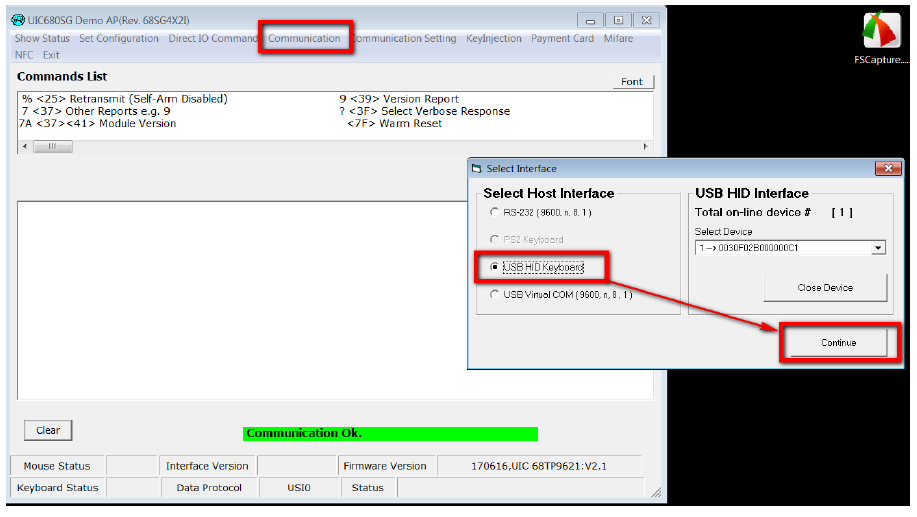

1. 运行UIC680SG演示实用程序：68SG4X2I.exe
2. 选择通信选项卡。
3. 选择：USB HID键盘
4. 点击继续。

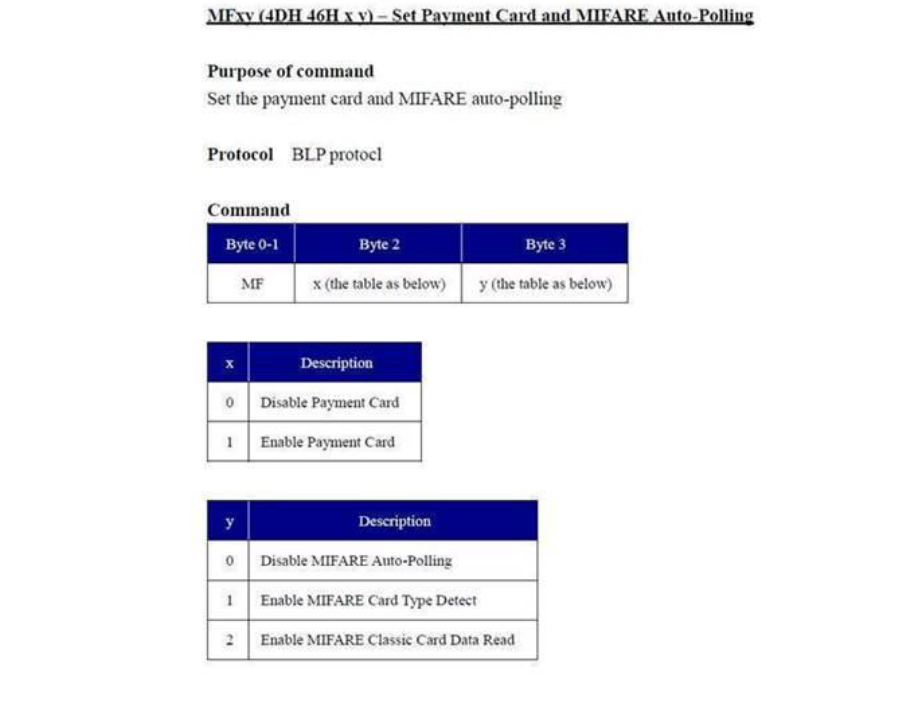

步骤5 — 发送MIFARE命令

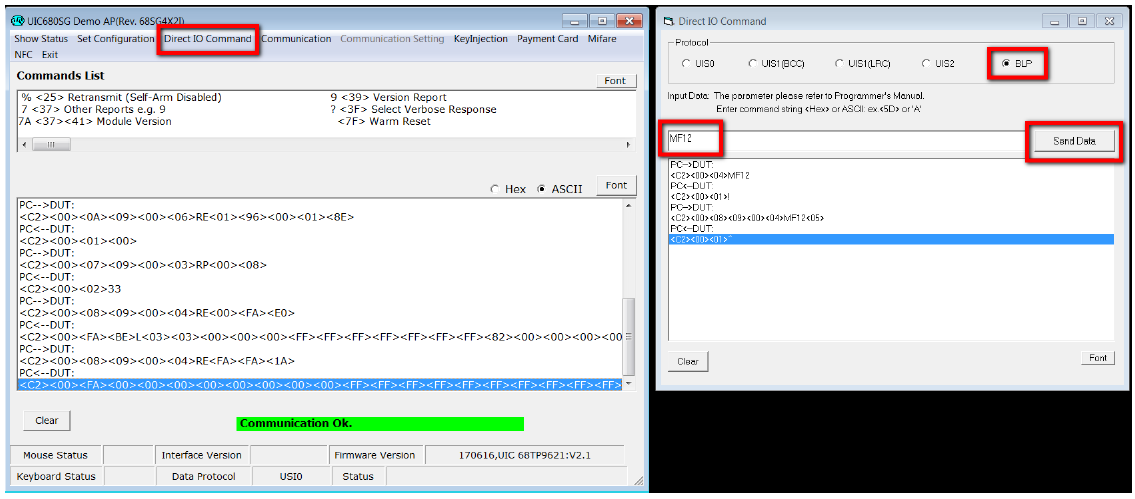

1. 选择直接IO命令选项卡。
2. 选择BLP作为协议。
3. 输入MF12。
4. 点击发送数据。

步骤6 — 重启阅读器

断开UIC680阅读器的USB电缆，然后重新连接以执行完整的电源循环。

步骤7 — 测试阅读器

1. 打开Windows记事本。
2. 将MIFARE卡呈现在阅读器前。
3. 验证卡数据是否出现。

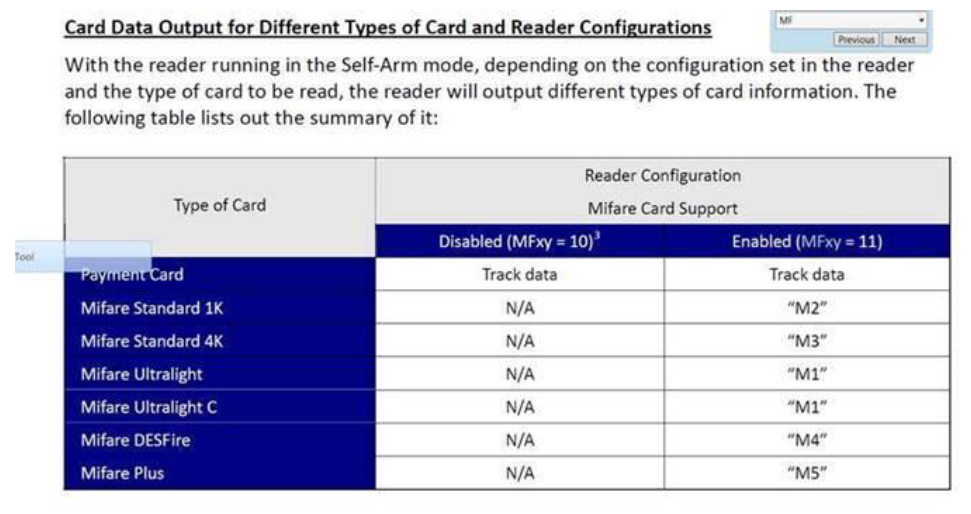

故障排除

示例输出

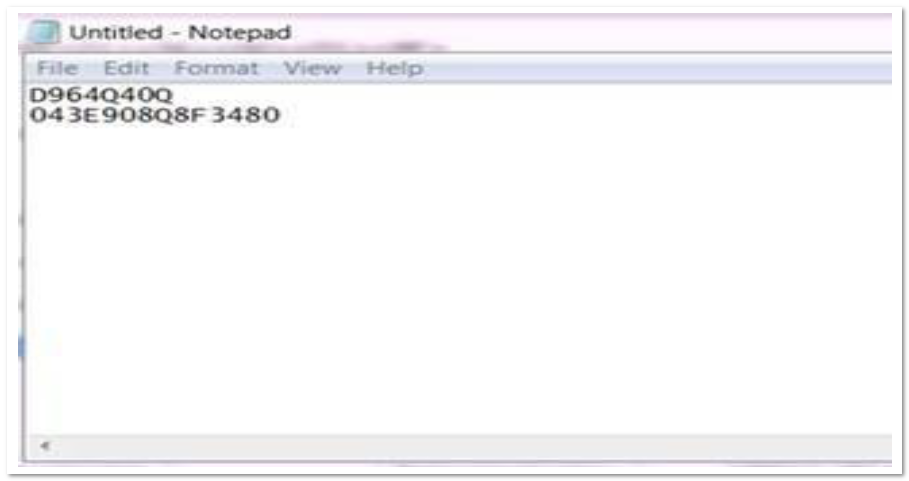

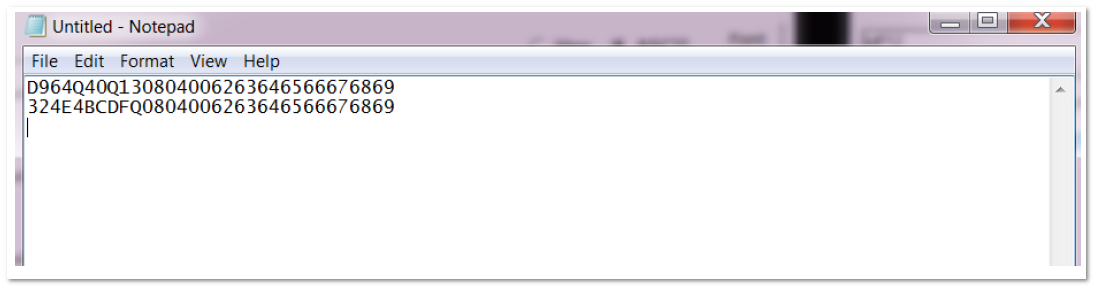

以下示例显示了在配置后成功读取MIFARE卡的情况。

示例块0数据
