本文解释如何为在键盘仿真模式下运行的Elo磁条读取器（MSR）配置键盘映射。键盘映射允许在使用非英语键盘布局时正确解释卡数据。提供三种配置方法，建议大多数用户使用EloMSR实用程序。
ℹ 概述
键盘映射更改了MSR将卡数据转换为键盘字符的方式。如果您的计算机使用的语言不是英语，您可能需要配置MSR以匹配您的键盘布局。
键盘映射更改了MSR将卡数据转换为键盘字符的方式。如果您的计算机使用的语言不是英语，您可能需要配置MSR以匹配您的键盘布局。
我何时应使用键盘映射？
如果满足以下条件，请配置键盘映射：
- 您的计算机使用非英语键盘布局。
- 刷卡后卡数据包含不正确或意外的字符。
- 您在美国以外的地方部署系统。
- 您需要将MSR与区域键盘布局匹配。
⚠ 重要
键盘映射仅适用于键盘仿真模式。HID和USB-HID配置不需要键盘映射。
键盘映射仅适用于键盘仿真模式。HID和USB-HID配置不需要键盘映射。
可用配置方法
| 方法 | 描述 | 推荐 |
|---|---|---|
| 方法 1 | 使用EloMSR实用程序并加载预定义的语言脚本。 | ✔ 是 |
| 方法 2 | 加载准备好的键盘映射脚本之一。 | 供高级用户使用 |
| 方法 3 | 手动编程每个ASCII字符。 | 仅供工程使用 |
下载
EloMSR配置工具
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/std_msr_config.zip
键盘映射脚本
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/keyboard.zip
ASCII编程文档
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/ASCII_Table.zip
使用EloMSR配置键盘映射
- 下载并解压std_msr_config.zip。
- 运行EloMSR.exe。
- 将MagTek USB磁条读取器连接到计算机。

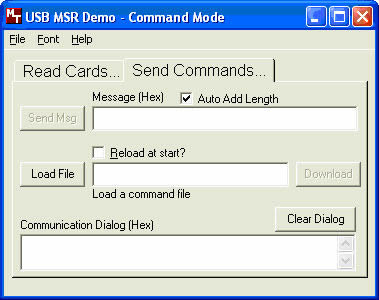

- 选择发送命令选项卡。
- 点击加载文件。
-

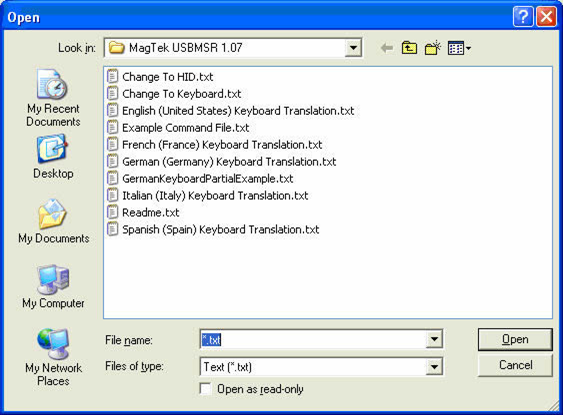

默认脚本位置为：
C:\Program Files\MagTek\MagTek USBMSR 1.07
- 选择与您的键盘布局匹配的语言脚本。
- 点击打开。
- 等待命令加载，读取器自动重置。
- 选择读取卡片选项卡。
- 刷一张测试卡以验证键盘映射。
- MSR现在已经配置为所选键盘布局。
支持的语言脚本
包含的键盘映射脚本支持以下语言：
- 英语
- 法语
- 德语
- 意大利语
- 西班牙语
故障排除
⚠ 故障排除
- 检查是否选择了正确的语言脚本。
- 加载新配置后重新连接MSR。
- 使用已知良好的磁条卡进行测试。
- 如果输出仍不正确，请验证Windows键盘布局是否与所选的MSR映射匹配。
相关文章
- 如何配置Elo MagTek磁条读取器（MSR）？
- 如何恢复Elo磁条读取器的默认配置？
- 如何在Elo磁条读取器上配置轨道设置？
💡 小贴士
对于大多数部署，使用EloMSR中提供的预定义语言脚本，而不是手动编程ASCII值。预定义脚本更快部署，易于维护，有助于确保多个系统之间的键盘映射一致。
对于大多数部署，使用EloMSR中提供的预定义语言脚本，而不是手动编程ASCII值。预定义脚本更快部署，易于维护，有助于确保多个系统之间的键盘映射一致。
