本文提供了在EloPOS一体机（AIO）触控电脑上使用NCR成像套件软件的步骤。

注意：

• 网络规则应允许UDP端口137用于NetBIOS流量
• 网络适配器应允许TCP/IP下的NetBIOS
• 网络共享文件夹（存储和部署捕获图像的位置）
• Windows服务器或工作站
• 网络段上不应存在其他DHCP服务
• 可以在有无网络网关的情况下工作
• 添加额外驱动程序到Boot.wim时，保持文件小于400MB

成像套件下载：
https://www5.ncr.com//support/support_drivers_patches_radiant.asp?Class=Hospitality/GenDrivers_display v5.4.0.4
文件内容：

• 先决条件
• PXEBOOT-WINPE
• Recovery_Update
• 实用程序
• NCR Imaging Suite 用户指南.doc
• ReleaseNotes.txt

说明：

1. 将服务器“PXE服务器”和EloPOS“PXE客户端”连接到同一个网络段
2. 在PXE服务器上，分配IPv4静态地址10.10.10.2，子网掩码255.255.255.0，网关10.10.10.1，DNS 8.8.8.8, 8.8.4.4
3. 创建一个标记为“Images”的网络共享文件夹
4. 进入文件夹\PXEBOOT-WINPE\UEFI\并启动tftpd32.exe

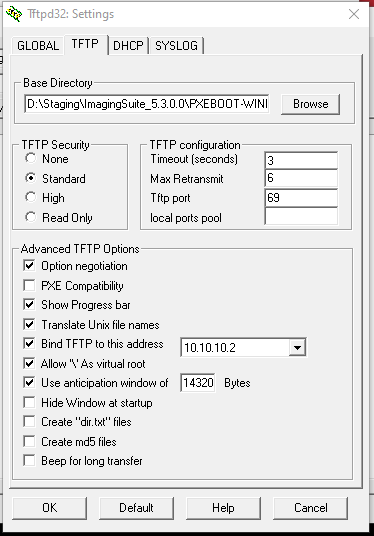

5. 使用下面所示的设置配置TFTP选项卡

6. 接下来，使用下面所示的设置配置DHCP选项卡

7. 在Tftpd32主窗口中，选择服务器接口10.10.10.2

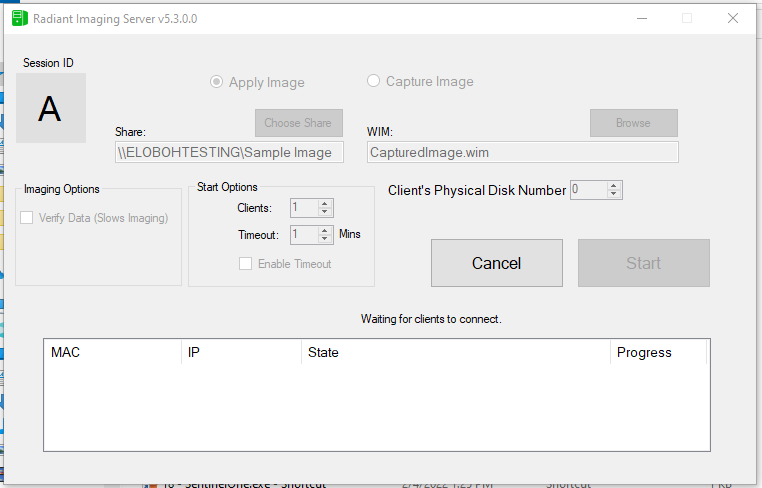

8. 进入文件夹\ImagingSuite_5.4.0.4\Utilities\并启动ImagingServer.exe
9. 选择捕获或应用图像。在这个例子中，我们有一个准备好的捕获图像。
10. 点击选择共享并选择“Images”网络共享文件夹
11. 输入允许访问共享文件夹的凭据
12. 点击浏览以选择先前捕获的图像（.wim）
13. 点击开始

14. 在PXE客户端中，启用PXE启动和UEFI模式于BIOS设置中
15. 执行IPv4网络启动
16. 等待PXE客户端从PXE服务器获取DHCP地址
17. 等待PXE客户端下载boot.wim启动文件。
18. 等待PXE客户端进入预启动环境并加载网络驱动程序。
19. 等待PXE客户端自动启动ImageClient.exe
20. 选择连接到NCR服务器
21. 如果PXE服务器的IP地址出现，则PXE客户端已准备好接收图像。

其他说明：

• 当boot.wim大于400MB时，EloPOS将崩溃。删除不必要的驱动程序以减小文件大小。使用Windows中的DISM工具修改和清理.wim文件。
• ImagingServer.exe将使用NetBIOS服务与ImageClient.exe进行通信
