本文提供有关Elo P/N: E160104的资料和图纸，适用于1002L和10i的桌面支架

有关Elo P/N: E160104的资料和图纸，适用于1002L和10i的桌面支架

零件详细信息：E160104: ELO-STAND-10.1IN-GY-R
零件描述：适用于1002L和10i的桌面支架

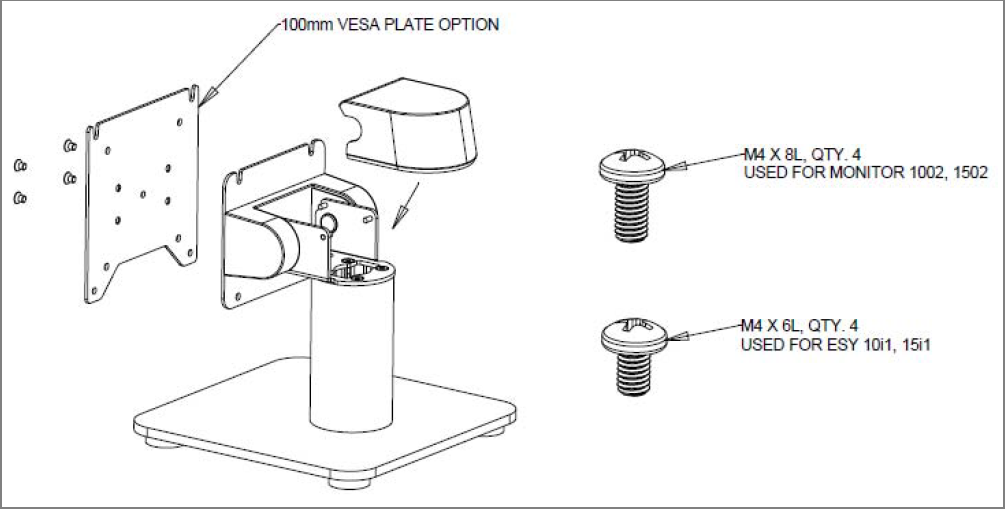

以下组件包含在套件中：

• 1个 100mm VESA板桌面支架。
• 4个 M4 X 6L 十字头钉，黑色
• 1个 干燥剂
• 4个 M4 X 8L 十字头钉，黑色，单独包装在套件中
• 1个 组装说明单页

支架的倾斜角度为 -10° / +90 ° ± 2 °
重量（未包装）= 4.5磅（2.04117公斤）

图纸

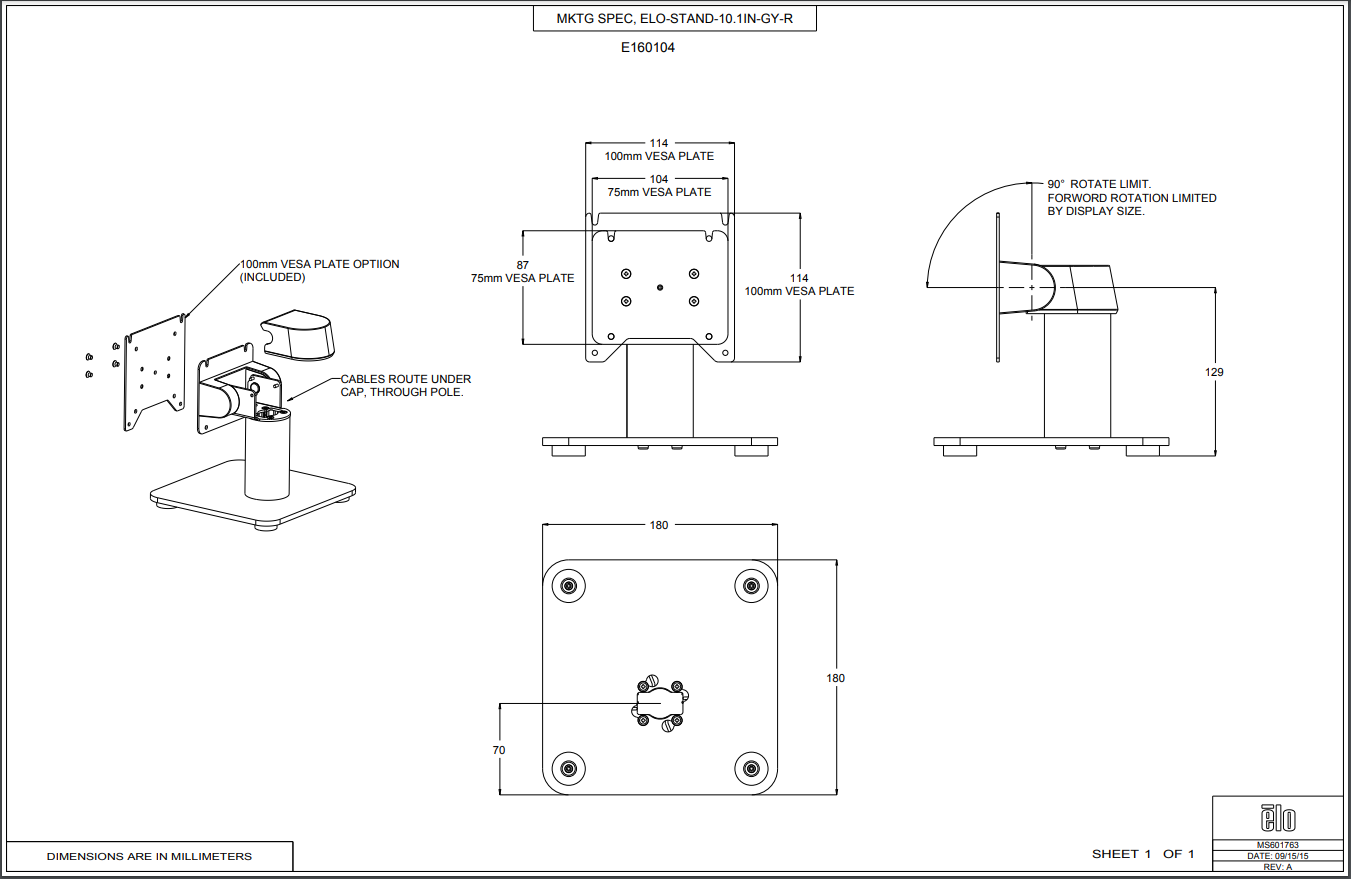

• 2-D 尺寸图 (.pdf 格式)
• 3-D CAD (.stp 格式)

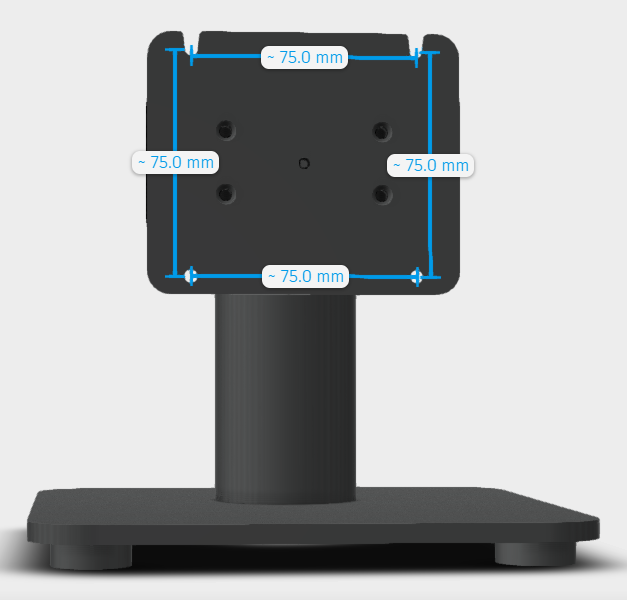

VESA 安装图案 = 75mm（除非添加100mm VESA板选项）

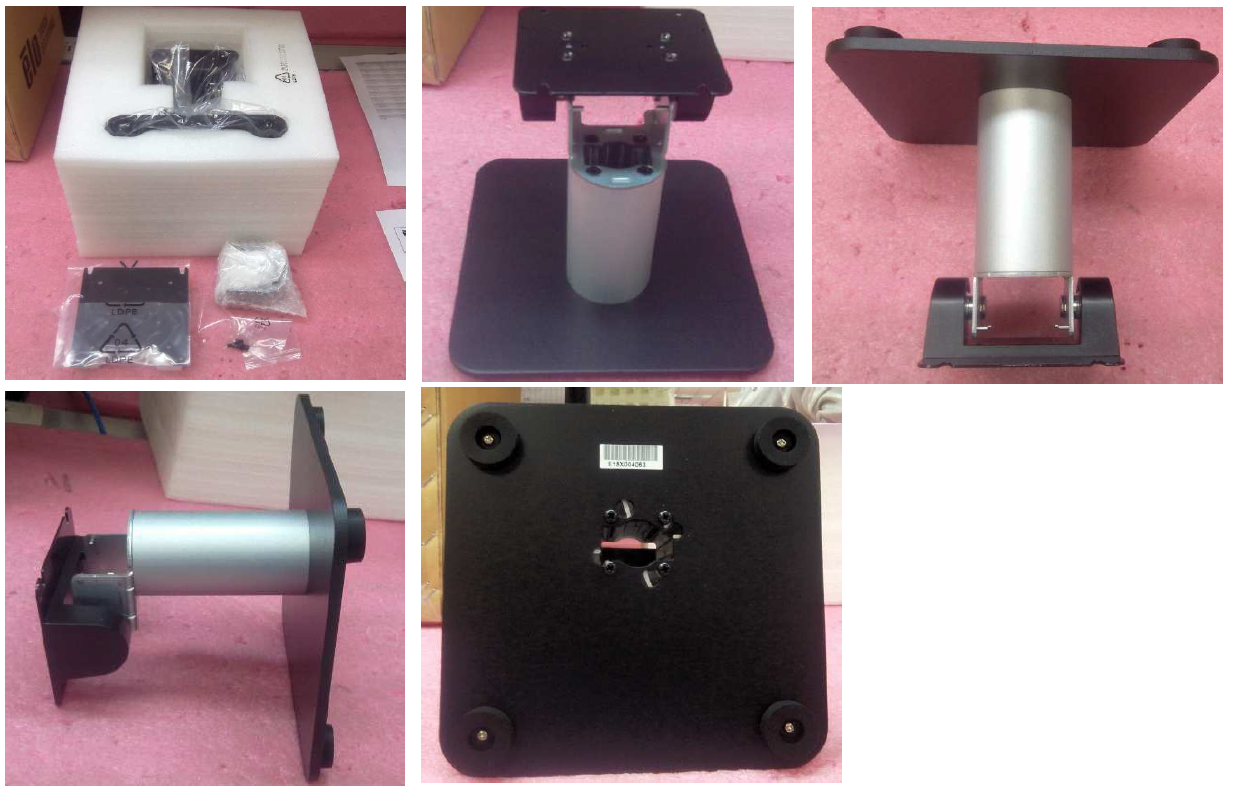

照片
