Dieser Artikel bietet Informationen und Spezifikationen zum E211544 GPIO-Kabel

Im Folgenden finden Sie Informationen zum E211544 GPIO-Kabel, das in Elos Android AIO-Systemen verwendet wird; I-Series und Backpack. Dieses Kabel wird an einen GPIO-Anschluss an Elo-Produkten angeschlossen, die über diese Funktion verfügen. Ein Ende hat einen Anschluss zur Verbindung mit dem Produkt, das andere Ende sind abgehende Leitungen zur Verbindung mit der GPIO-Lösung oder dem Anschlusssystem des Kunden.

Elo-Produkte mit GPIO-Unterstützung:

• Ein Ausgang mit 5V/200mA.
• Zwei Eingänge (“1”=5V , “0”=GND).

Teilnummer des Elo GPIO-Kabels: E211544: KIT, GPIO-Kabel für AAiO
Beschreibung: GPIO-Port-Interfacekabel für I-Series All-in-One-Signage

Spezifikationen und Pinbelegung:

• Strom - 200 mA
• Spannung - 5 V
• Kompatibilität - I-Series für Android
• Kabel-Pinbelegung
  • Pin 1 – 5V-Ausgang
  • Pin 2 – Eingangsverbindung 1
  • Pin 3 – Eingangsverbindung 2
  • Pin 4 – Masse
  • Pin 5 – Masse
• Abmessungen - 1,8 m

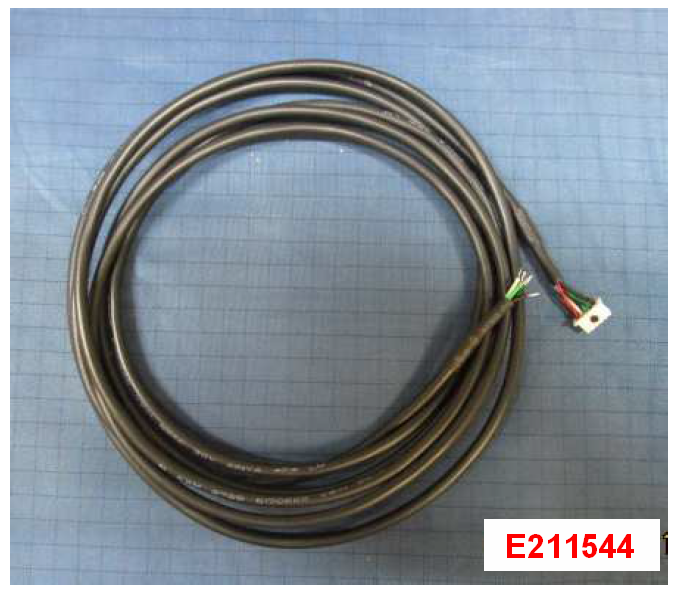

Foto:

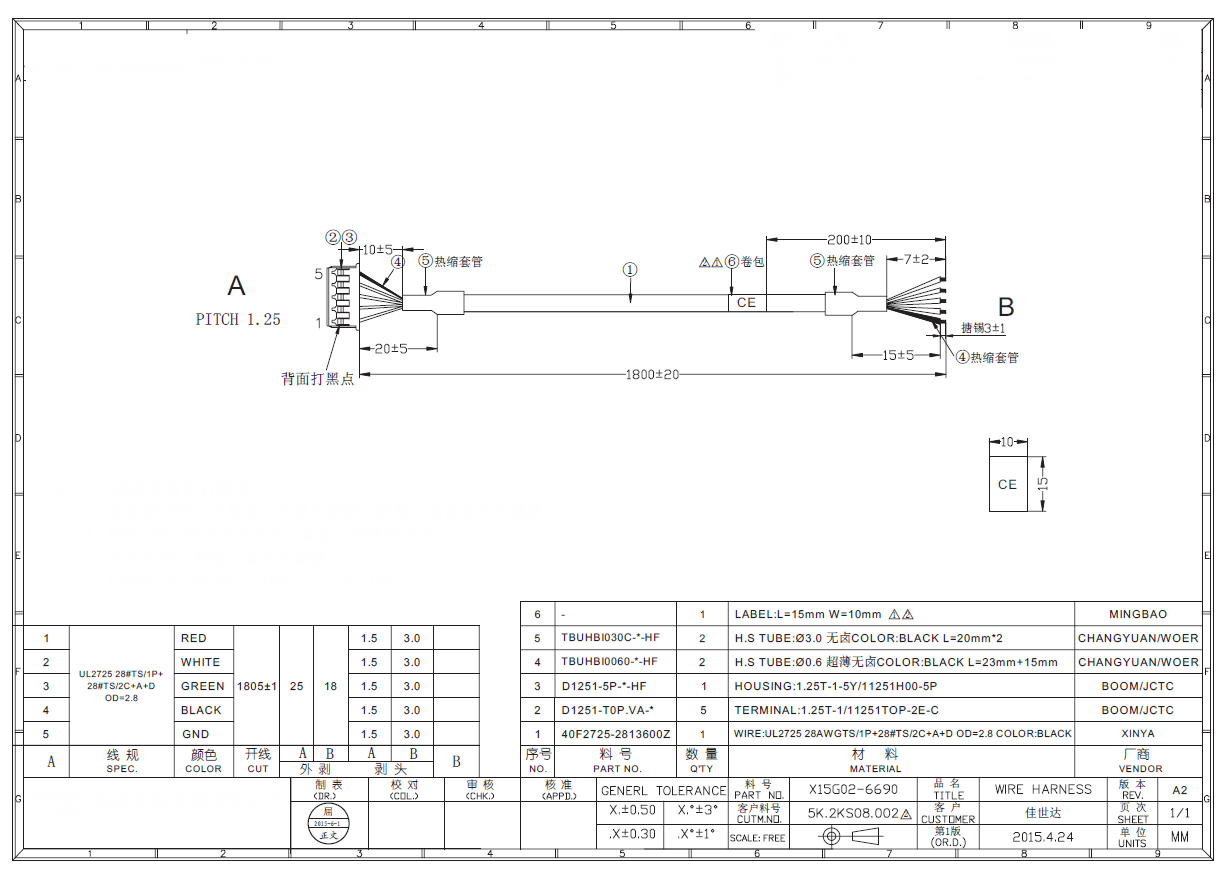

Zeichnung:
