Dieser Artikel erklärt, wie man den Wi-Fi-Adapter in Elo Legacy X-Serie AIO Touchcomputern entfernt oder ersetzt.

Diese Anleitung richtet sich an IT-Ingenieure, Systemingenieure, Elektroingenieure und Endbenutzer. Wenn Sie nach dem Befolgen dieser Anleitung zusätzliche Unterstützung benötigen, wenden Sie sich an den technischen Support von Elo unter www.elotouch.com.

Benötigte Ausrüstung

• Flache Schutzoberfläche
• Elo X-Serie AIO Touchcomputer
• Kleiner Kreuzschraubendreher
• Isolierband, wenn der Wi-Fi-Adapter nicht ersetzt wird
• Ersatz-Wi-Fi-Adapter, wenn das Modul ersetzt wird

Verfahren

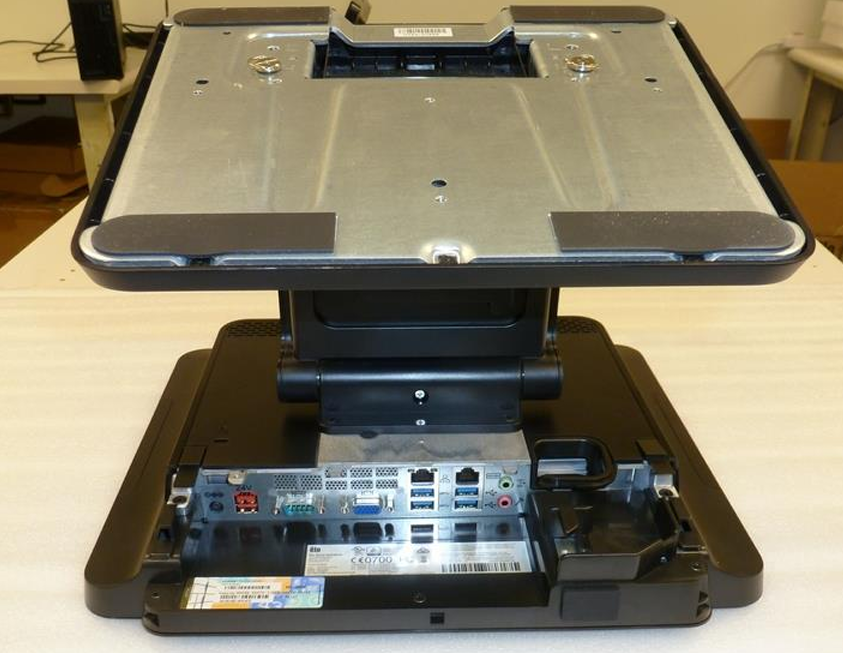

1. Stellen Sie das Gerät auf eine Schutzoberfläche
   Stellen Sie das X-Serie-Gerät mit der Vorderseite nach unten auf eine flache Schutzoberfläche.

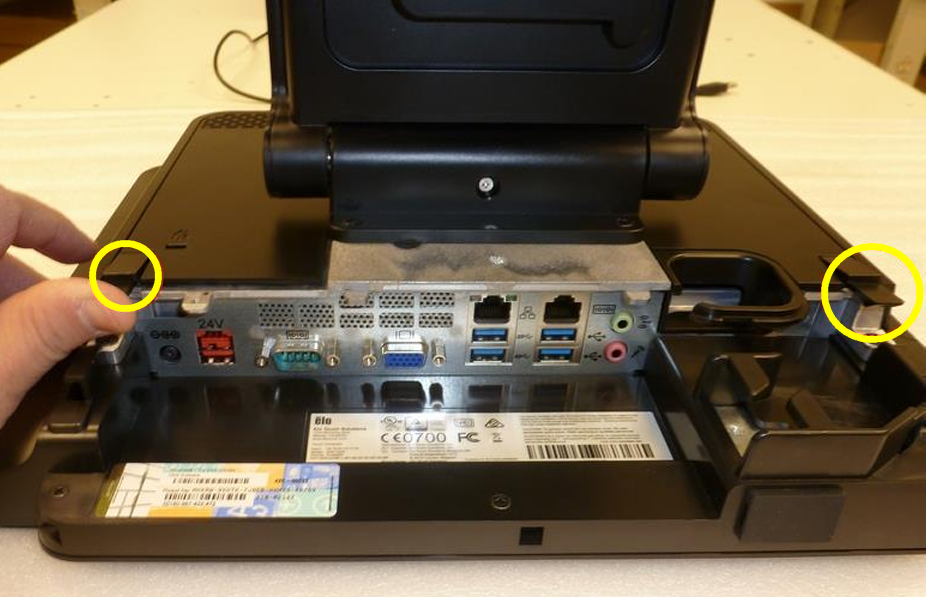

2. Entfernen Sie die Rückabdeckung
   Ziehen Sie an den beiden Laschen, die sich unten an der Rückabdeckung befinden, und drücken Sie dann nach oben und vorne, um die Abdeckung zu entfernen.

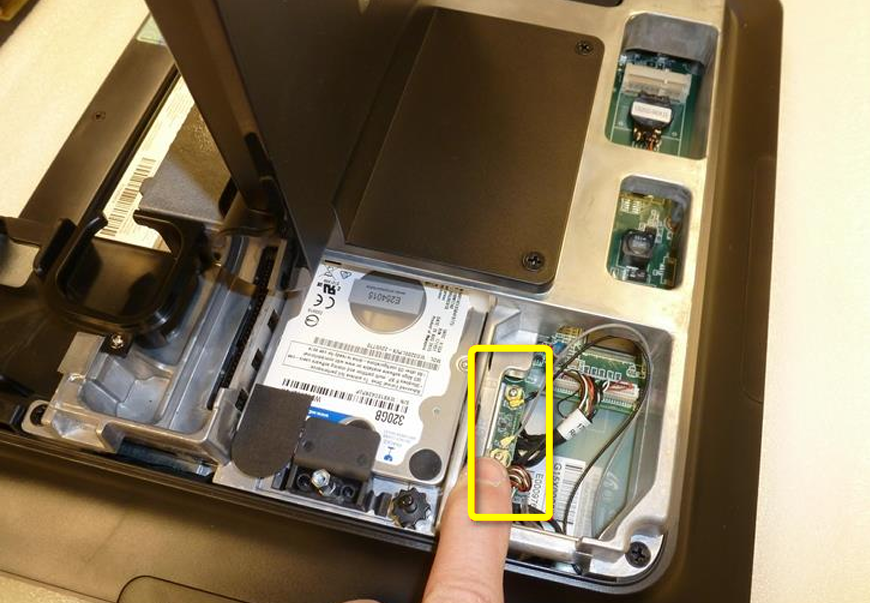

3. Trennen Sie die Antennenkabel
   Finden Sie den Wi-Fi-Adapter in der oberen rechten Ecke des Geräts und trennen Sie die schwarzen und grauen Antennendrähte vom Adapter.

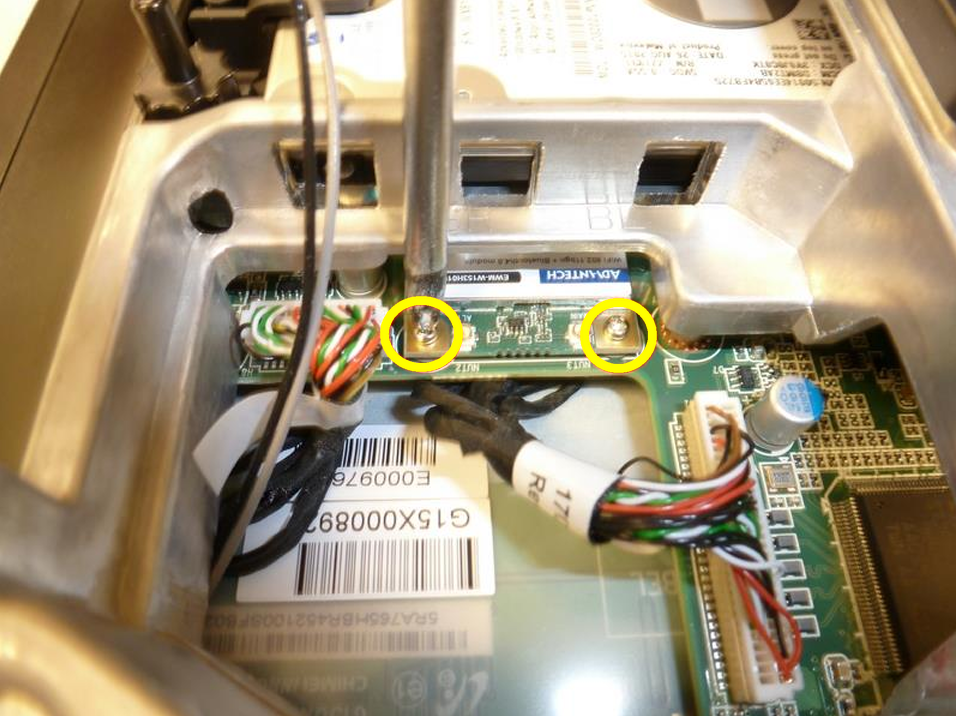

4. Entfernen Sie die Adapter-Schrauben
   Verwenden Sie einen kleinen Kreuzschraubendreher, um die beiden Schrauben zu entfernen, die den Wi-Fi-Adapter sichern.

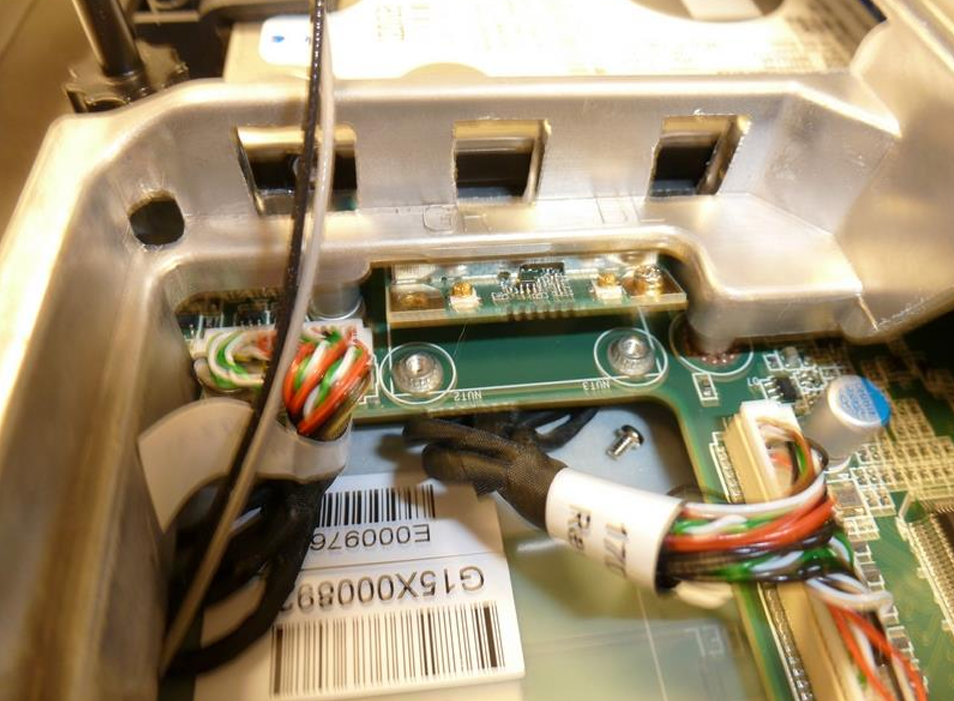

5. Heben Sie den Wi-Fi-Adapter an
   Sobald die Schrauben entfernt sind, lässt sich der Wi-Fi-Adapter nach oben aus dem Slot heben.

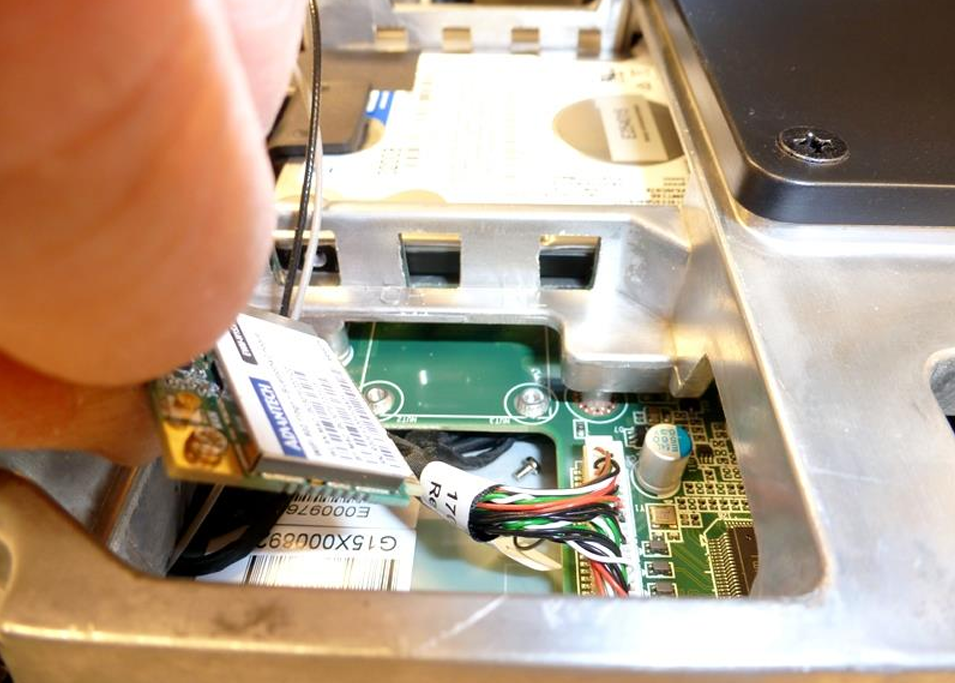

6. Entfernen Sie den Adapter
   Entfernen Sie den Wi-Fi-Adapter vorsichtig vom Gerät.

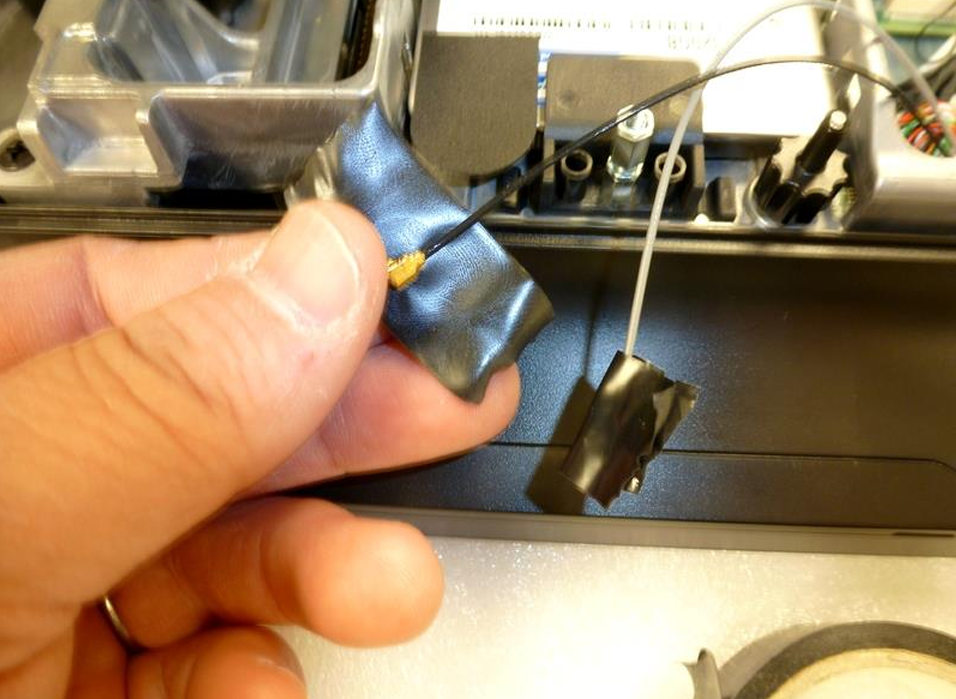

7. Installieren Sie den Ersatz oder schützen Sie die Kontakte
   Wenn der Wi-Fi-Adapter nicht ersetzt wird, wickeln Sie die Antennenkontakte mit Isolierband ein, um versehentliche elektrische Kurzschlüsse zu verhindern. Wenn Sie einen Ersatzadapter installieren, schieben Sie den neuen Adapter in den Slot und setzen Sie das Gerät zusammen, indem Sie die vorherigen Schritte umkehren.

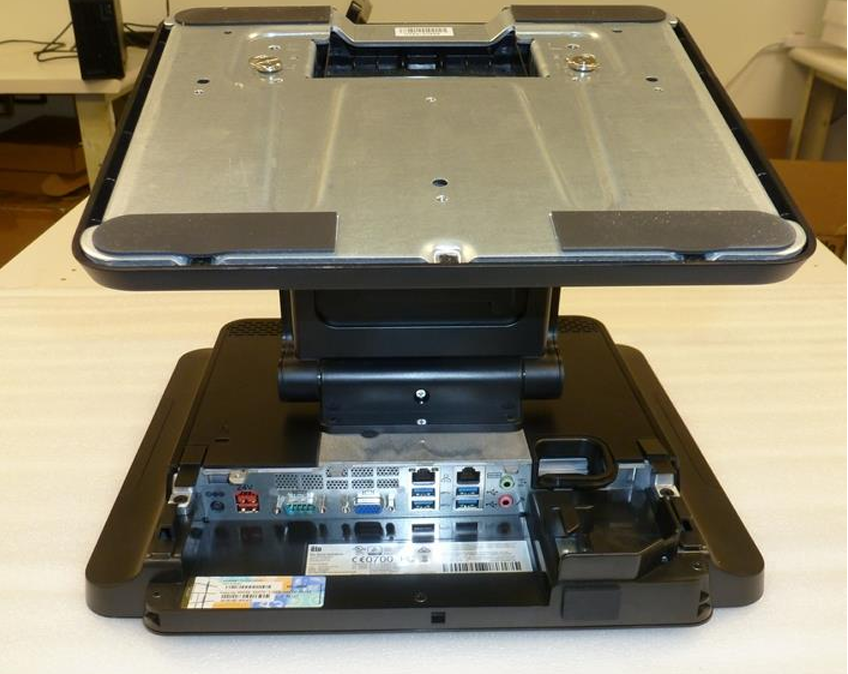

8. Setzen Sie die Rückabdeckung wieder ein
   Setzen Sie die Rückabdeckung wieder auf, um das Verfahren abzuschließen.



Zusätzliche Hinweise

• Gehen Sie sorgfältig mit den Antennenkontakten um, um die Kontaktstifte nicht zu beschädigen.
• Bewahren Sie entfernte Schrauben während der Demontage an einem sicheren Ort auf.
• Setzen Sie das Gerät in umgekehrter Reihenfolge der Demontage wieder zusammen.
