So ersetzen Sie die CMOS-Batterie in den Elo X-Serie AiO TouchComputern

Zielgruppe: Öffentlich / Elo-Kunden, Servicetechniker & Integratoren

Artikeltyp: Hardware-Service- und Vor-Ort-Ersatzanleitung

Dieses Verfahren bietet eine Schritt-für-Schritt-Anleitung zum sicheren Zugreifen, Entfernen und Ersetzen der Echtzeituhr (RTC) / CMOS-Batterie in Elo X-Serie All-In-One (AiO) TouchComputern.

Benötigtes Ersatzteil

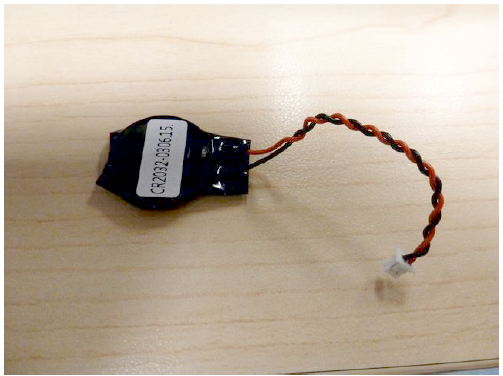

• Batterietyp: Standard 3V Lithium CR2032 CMOS-Batterie mit Drahtanschlüssen und 2-poligem Molex/JST-Mikrostecker (vorab mit Klebeband umwickelt).

Ersatzt Schritte

1. Positionieren Sie das Gerät: Stellen Sie das X-Serie-Gerät mit der Vorderseite nach unten auf eine saubere, weiche Schutzmatte oder eine antistatische Schaummatte, um Kratzer auf dem Touchscreen-Glas zu vermeiden.

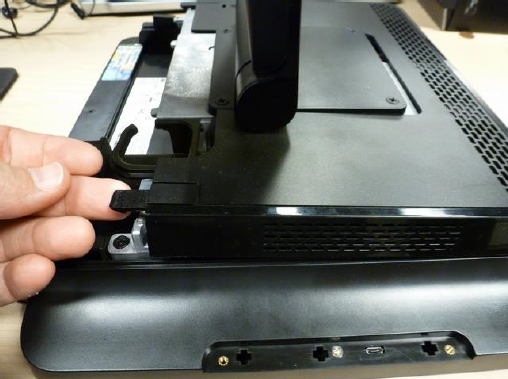

2. Entfernen Sie die Rückabdeckung: Fassen Sie die beiden Daumentasten am unteren Ende des hinteren Kunststoffgehäuses, ziehen Sie vorsichtig nach oben und schieben Sie die Abdeckung nach oben und über das Chassis hinweg.

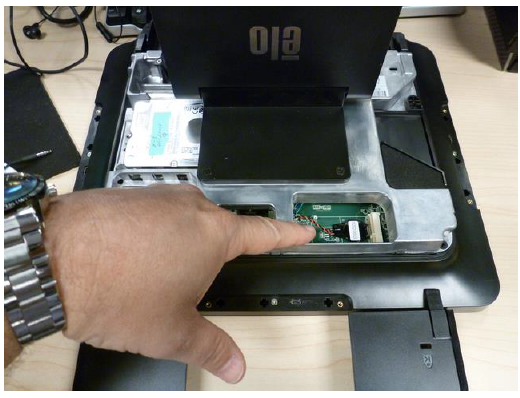

3. Lokalisieren Sie die CMOS-Batterie: Die CMOS-Batterie ist im oberen Bereich der Displaykopfanordnung montiert.

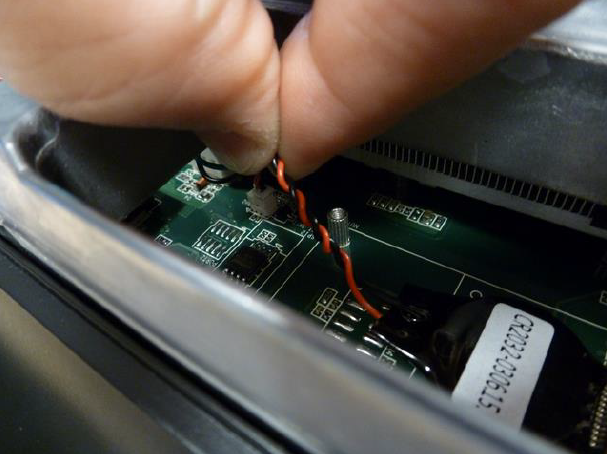

4. Trennen Sie den Batteriekabelbaum: Trennen Sie den Kabelbaum-Anschluss vom Hauptplatinenanschluss, indem Sie das Anschlussgehäuse fest halten und gerade nach oben ziehen.

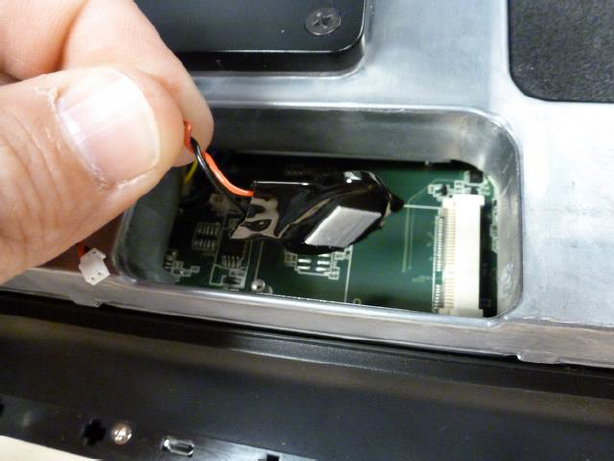

5. Batterie entfernen: Die Batterie ist mit doppelseitigem Klebeband am Chassis befestigt. Heben Sie die Batterie vorsichtig an und ziehen Sie sie ab, bis der Kleber nachgibt.



6. Neue Batterie installieren: Befestigen Sie die Ersatz-CR2032-Drahtbatterie mit Klebeband, schließen Sie den 2-poligen Anschluss fest an den Hauptplatinenanschluss an und setzen Sie die hintere Chassisabdeckung wieder ein.
