So aktualisieren Sie das Motherboard-BIOS auf den Elo X-Series Rev. A, All-in-One-Touchcomputern (Q87-Chipsatz)
Zielgruppe: Öffentlich / Elo-Kunden, IT-Support, Techniker im Außendienst & Integratoren
Art des Artikels: Wartung älterer Hardware & BIOS Aktualisierungsverfahren
⚠️ Hinweis zur Unterstützung älterer Produkte:
Dieser Artikel und das Flash-Verfahren werden als Höflichkeit für ältere Elo X-Series AiO Touchcomputer bereitgestellt, die das offizielle Ende des Lebenszyklus (EOL) erreicht haben.
Kritische Hardwareprüfung: Elo X-Series-Geräte wurden mit zwei verschiedenen Motherboard-Architekturen hergestellt: Intel H81 und Intel Q87. Dieses Verfahren und das Firmware-Paket gelten ABSOLUT nur für Systeme, die mit dem Q87-Motherboard ausgestattet sind. Der Versuch, dieses BIOS-Paket auf ein H81-Motherboard zu flashen, wird das EEPROM beschädigen und das Motherboard dauerhaft schädigen.
Erforderliche Hardware & Software-Downloads
| Artikel | Beschreibung & Download-Links |
|---|---|
| Zielhardware | Elo X-Series Rev. A, AiO-Touchcomputer (Intel Q87-Motherboard) |
| USB-Flash-Laufwerk | Standard USB 2.0/3.0-Flash-Laufwerk (formatiert als bootfähiges DOS-Laufwerk) |
| Q87-BIOS-Paket | Laden Sie die Elo X-Series Q87 BIOS-Update-Dateien (v113) herunter |
| DOS-Startsystemdateien | Laden Sie die DOS-Systemstartdateien herunter |
| HP USB-Formatierungstool |
HP USB-Disk-Storage-Format-Tool (Softpedia) (Drittanbieter-Tool bereitgestellt zur Formatierungsbequemlichkeit; Elo ist nicht für Drittanbieter-Software verantwortlich.) |
Schritt-für-Schritt-BIOS-Flash-Verfahren
-
Erstellen Sie ein bootfähiges USB-Laufwerk:

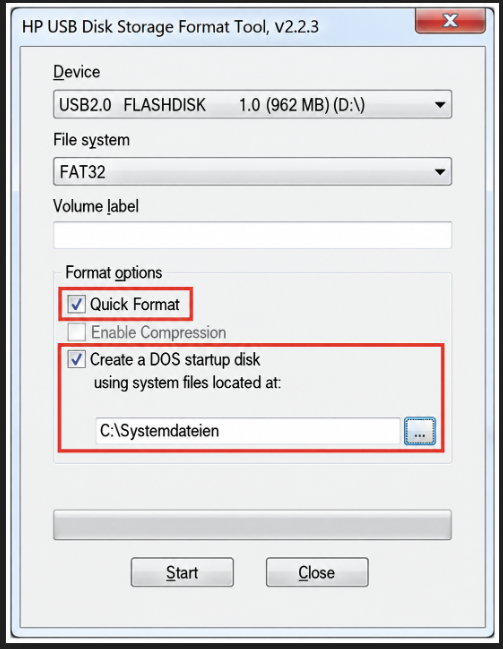

Starten Sie das HP USB-Disk-Storage-Format-Tool als Administrator. Unter Formatoptionen aktivieren Sie Bootfähiges DOS-Startlaufwerk erstellen, wählen Sie unter Verwendung von DOS-Systemdateien, die sich befinden unter:, und durchsuchen Sie den heruntergeladenen und extrahierten Ordner der DOS-Systemdateien. Klicken Sie auf Start: -
Kopieren Sie die BIOS-Flash-Dateien auf den USB:

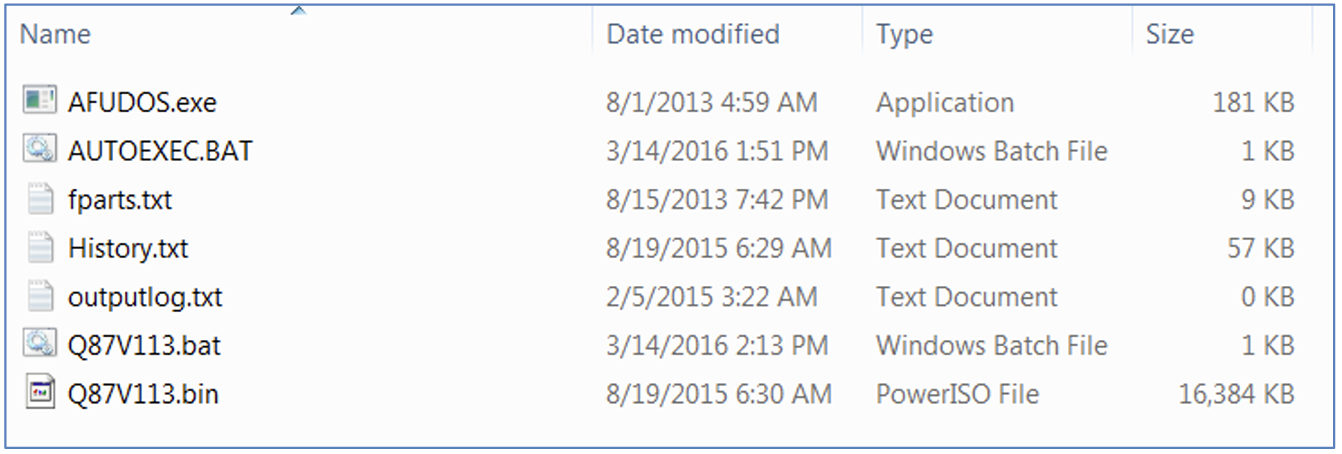

Extrahieren Sie das heruntergeladeneQ87 BIOS (v113)-Archiv und kopieren Sie alle Dateien direkt in das Hauptverzeichnis Ihres bootfähigen USB-Flash-Laufwerks: -
Überprüfen Sie die Q87-Motherboard-Architektur:

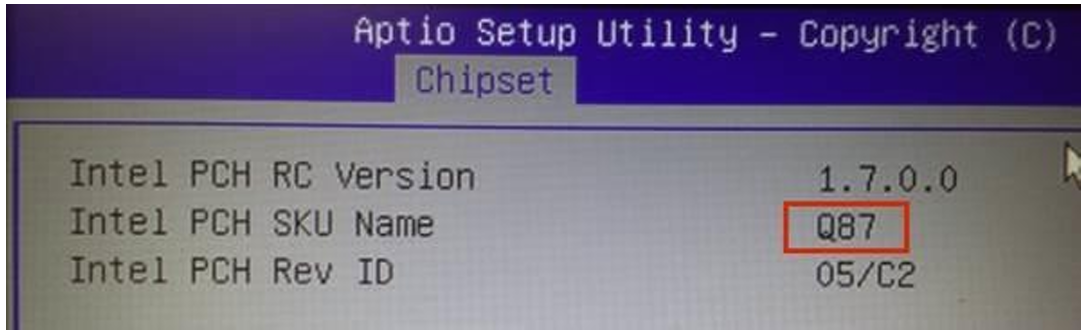

Überprüfen Sie erneut, dass Ihr Zielsystem ein Intel Q87-Motherboard Modell ist, bevor Sie fortfahren: -
Configure BIOS-Bootreihenfolge:

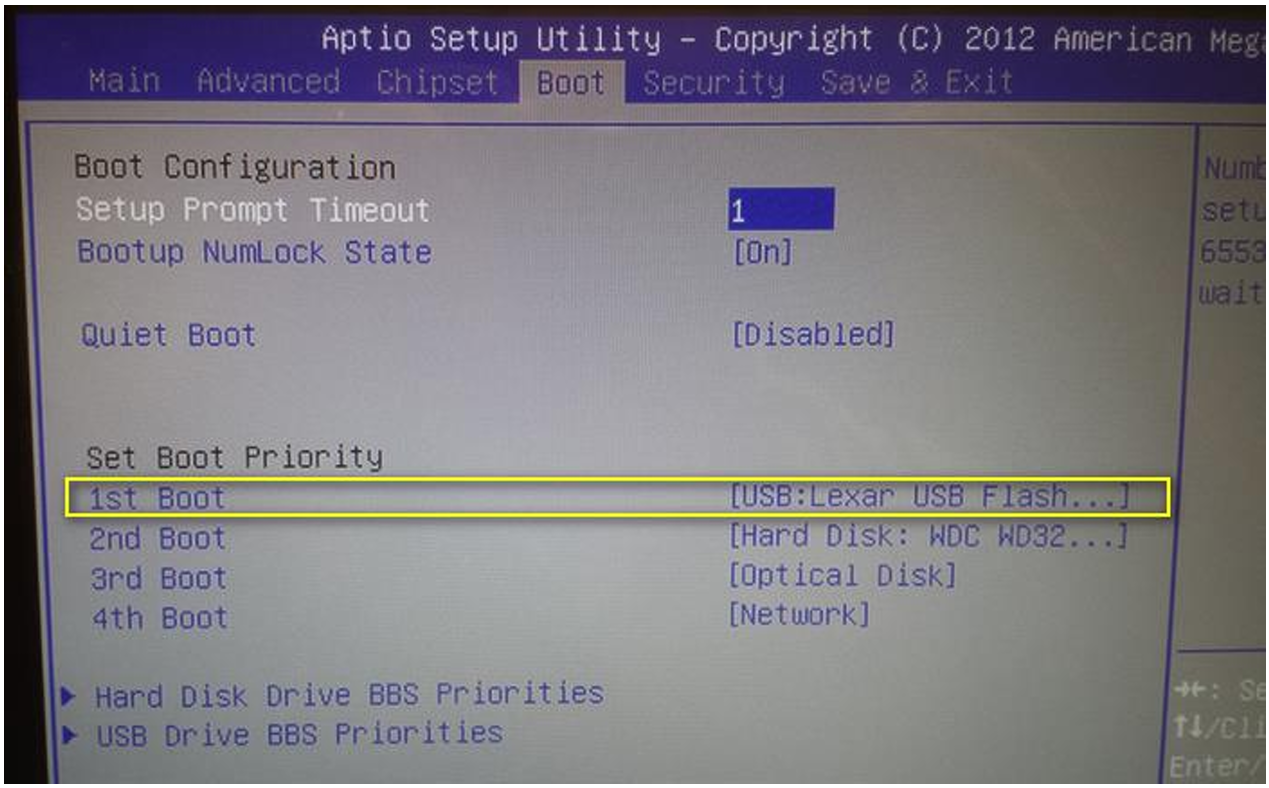

Stecken Sie das vorbereitete USB-Laufwerk in das Elo X-Series-Gerät. Schalten Sie den Computer ein und drücken Sie wiederholt Del oder F2, um ins BIOS Setup zu gelangen. Navigieren Sie zum BOOT-Reiter und konfigurieren Sie das USB Flash-Laufwerk als Boot-Option #1. Drücken Sie F4, um die Änderungen zu speichern und zu beenden: -
Booten Sie ins DOS-Flash-Utility:

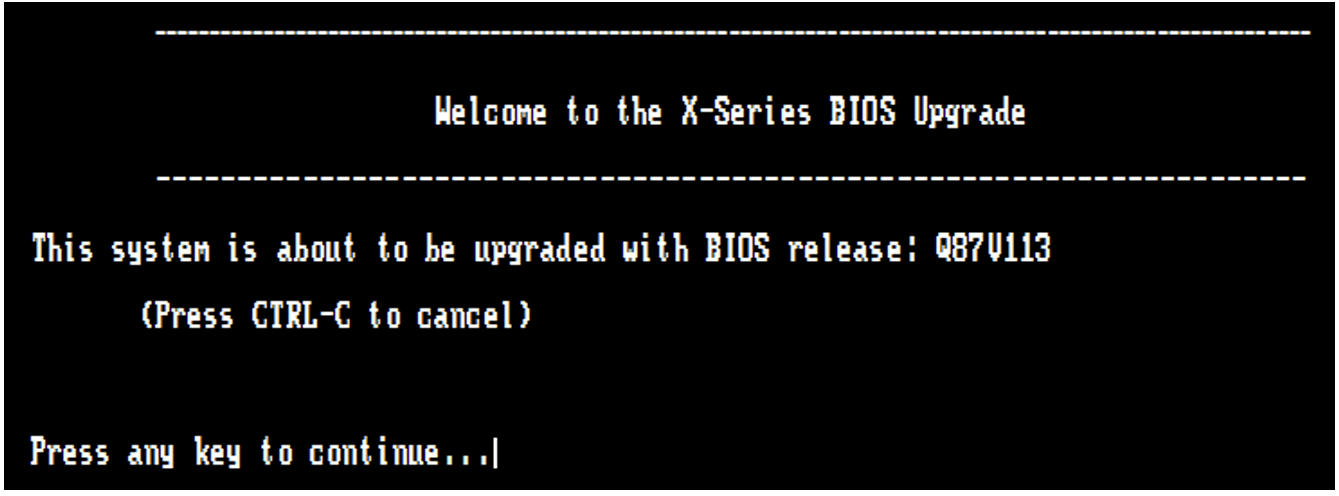

Das System startet in die DOS-Flash-Umgebung und zeigt die Initialisierungsaufforderung an. Drücken Sie eine beliebige Taste, um die automatisierte Flash-Sequenz zu starten: -
Flash-Ausführung in Bearbeitung:

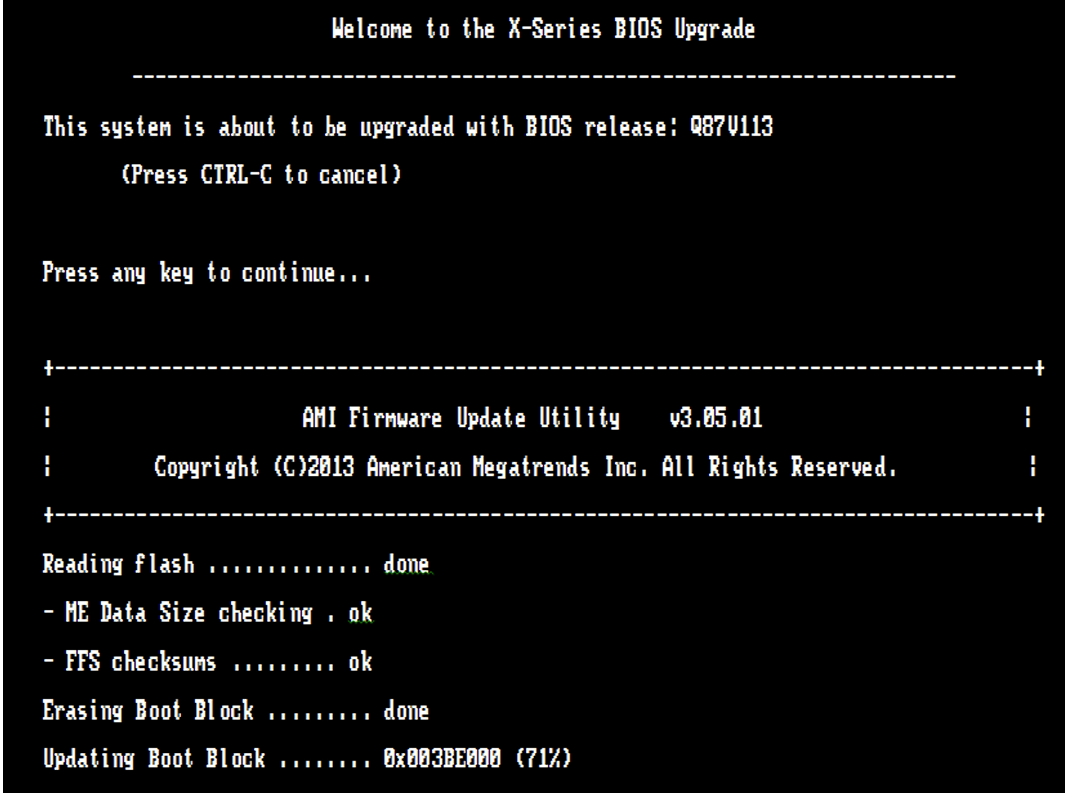

Das Flash-Tool wird die EEPROM-Blöcke löschen, schreiben und verifizieren.⚠️ NICHT UNTERBRECHEN: Schalten Sie die Maschine nicht aus oder ziehen Sie den Stecker, während die Flash-Routine aktiv ausgeführt wird. -
Flashvorgang abgeschlossen:

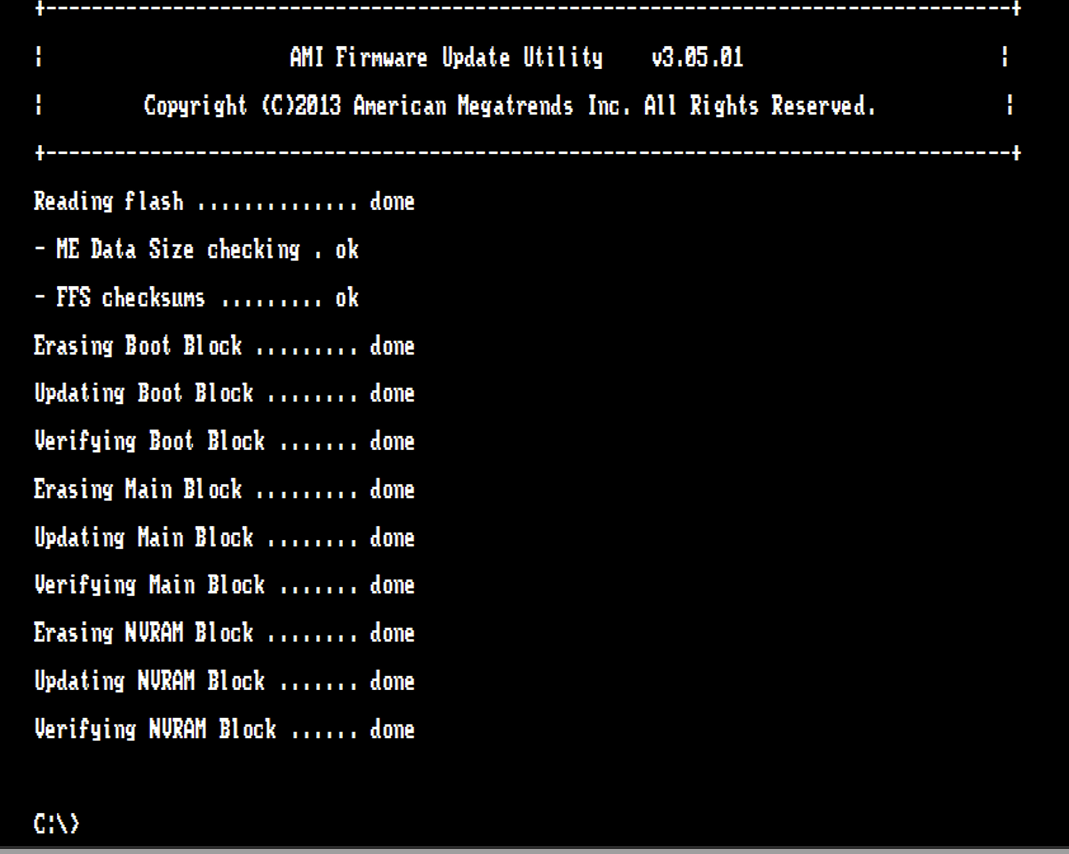

Wenn der Flash-Vorgang erfolgreich abgeschlossen wird, kehrt die Eingabeaufforderung zur StandardC:\>Aufforderung zurück. Entfernen Sie das USB-Flash-Laufwerk und starten Sie das System neu: -
Überprüfen Sie die BIOS-Version:

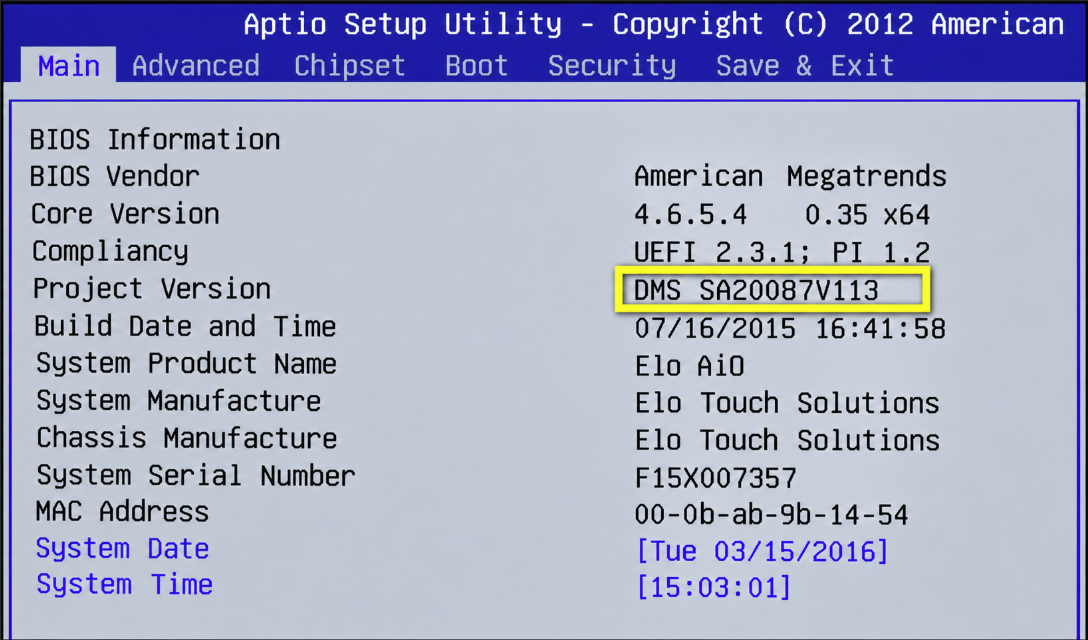

Schalten Sie das System ein und gehen Sie ins BIOS-Setup. Unter dem Main-Reiter überprüfen Sie, ob die Projektversion-Zeile die aktualisierte Version (z.B.V113) anzeigt:
