Dieser Artikel erklärt, wie Sie das BIOS auf einem älteren Elo X3 Revision B All-in-One (AIO) Touchcomputer mit der neuesten verfügbaren BIOS-Firmware aktualisieren.
⚠ Hinweis zu älteren Produkten
Dieser Artikel gilt nur für den Elo X3 Revision B Touchcomputer. Dieses Produkt wurde eingestellt und wird nicht mehr unterstützt. Die in diesem Artikel bereitgestellten BIOS-Dateien sind die endgültigen Firmware-Versionen, die für diese Produktfamilie verfügbar sind.
Dieser Artikel gilt nur für den Elo X3 Revision B Touchcomputer. Dieses Produkt wurde eingestellt und wird nicht mehr unterstützt. Die in diesem Artikel bereitgestellten BIOS-Dateien sind die endgültigen Firmware-Versionen, die für diese Produktfamilie verfügbar sind.
⚠ Warnung
Die in diesem Artikel bereitgestellten BIOS-Dateien sind nur für den Elo X3 Revision B Touchcomputer bestimmt. Die Installation dieses BIOS auf einem anderen Elo-System kann die Hardware dauerhaft beschädigen.
Die in diesem Artikel bereitgestellten BIOS-Dateien sind nur für den Elo X3 Revision B Touchcomputer bestimmt. Die Installation dieses BIOS auf einem anderen Elo-System kann die Hardware dauerhaft beschädigen.
ℹ Übersicht
Befolgen Sie dieses Verfahren, um das System-BIOS mithilfe eines bootfähigen USB-Flash-Laufwerks zu aktualisieren. Dasselbe Verfahren gilt für beide unten aufgeführten BIOS-Versionen. Verwenden Sie einfach die in dem entsprechenden BIOS-Paket enthaltenen Dateien.
Befolgen Sie dieses Verfahren, um das System-BIOS mithilfe eines bootfähigen USB-Flash-Laufwerks zu aktualisieren. Dasselbe Verfahren gilt für beide unten aufgeführten BIOS-Versionen. Verwenden Sie einfach die in dem entsprechenden BIOS-Paket enthaltenen Dateien.
Anforderungen
- Elo X3 Revision B AIO Touchcomputer
- Bootfähiges USB-Flash-Laufwerk
- USB-Tastatur (optional)
- BIOS-Firmware-Paket
ℹ Hinweis
Die Anleitung zur Erstellung eines bootfähigen USB-Flash-Laufwerks verweist auf ein Drittanbieter-Formatierungstool. Elo stellt diese Anleitung zur Verfügung, übernimmt jedoch keine technische Unterstützung für Software von Drittanbietern und ist nicht verantwortlich für Probleme, die möglicherweise durch deren Verwendung entstehen.
Die Anleitung zur Erstellung eines bootfähigen USB-Flash-Laufwerks verweist auf ein Drittanbieter-Formatierungstool. Elo stellt diese Anleitung zur Verfügung, übernimmt jedoch keine technische Unterstützung für Software von Drittanbietern und ist nicht verantwortlich für Probleme, die möglicherweise durch deren Verwendung entstehen.
Downloads
Erstellen Sie ein bootfähiges USB-Flash-Laufwerk
📄 So erstellen Sie ein bootfähiges USB-Flash-Laufwerk
| Modell | BIOS-Download |
|---|---|
| ESY15/17/20 X3 Rev. B | SA30V113_H110.zip |
| ESY15/17/20 X3 Rev. B | SA30V116_H110.zip |
Aktualisieren Sie das BIOS
- Laden Sie das gewünschte BIOS-Paket (V113 oder V116) herunter und speichern Sie es auf Ihrem Computer.
- Entpacken Sie den Inhalt der ZIP-Datei.

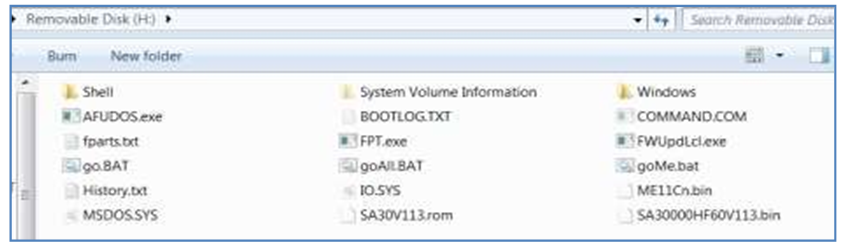

- Kopieren Sie alle entpackten Dateien in das Root-Verzeichnis des bootfähigen USB-Flash-Laufwerks.
- Stecken Sie das USB-Flash-Laufwerk in den X3 Revision B Touchcomputer.
- Starten Sie den Computer neu. Tippen Sie während des Starts auf das SETUP-Symbol in der oberen rechten Ecke des Bildschirms, um das BIOS einzugeben. Alternativ können Sie eine USB-Tastatur anschließen und während des Starts wiederholt die Taste Delete (DEL) drücken.

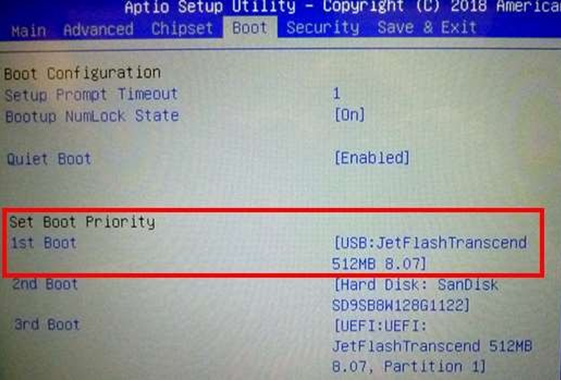

- Navigieren Sie zum Boot-Menü und konfigurieren Sie das USB-Flash-Laufwerk als erstes Bootgerät.

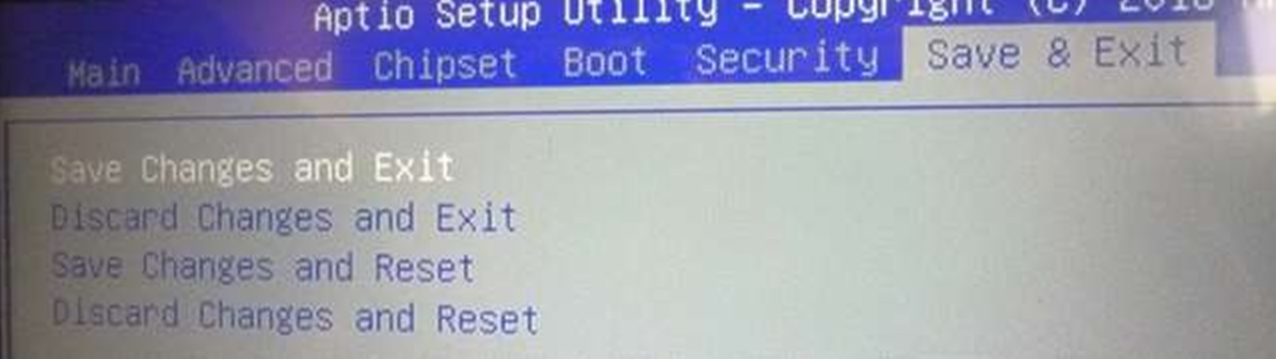

- Speichern Sie Ihre BIOS-Einstellungen und beenden Sie das BIOS.

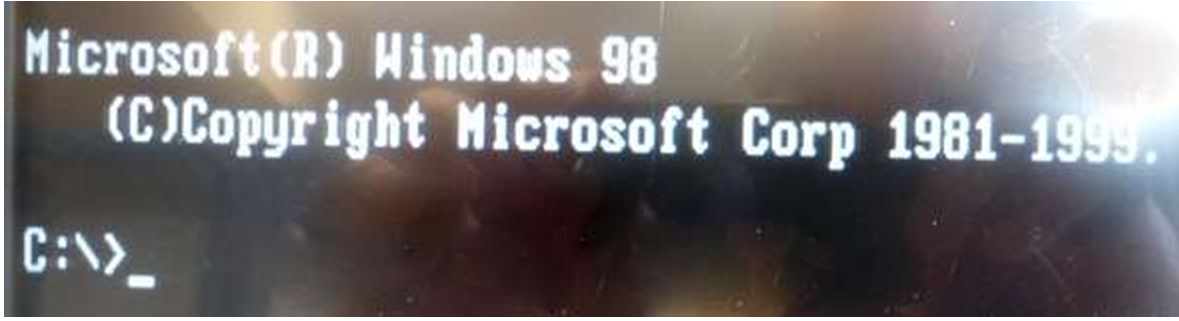

- Das System startet in eine DOS-Eingabeaufforderung.
-

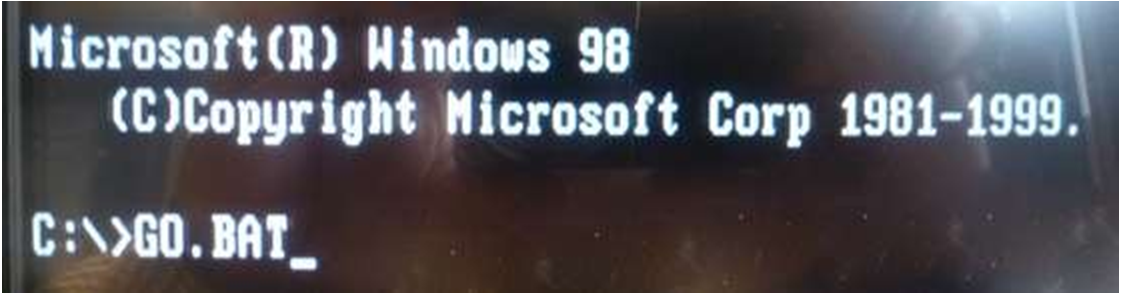

Führen Sie den entsprechenden BIOS-Update-Befehl aus:
-
SA30V113:
GO.BAT -
SA30V116:
FlashH110.BAT
-
SA30V113:

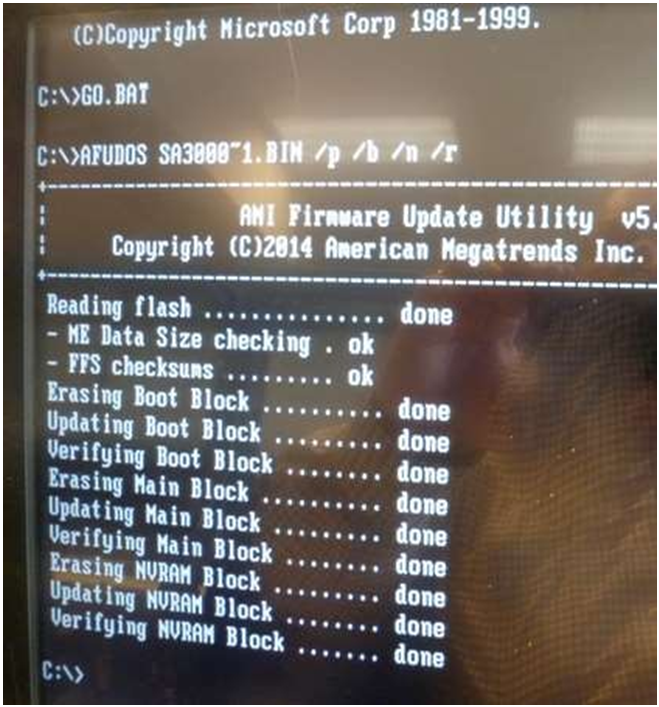

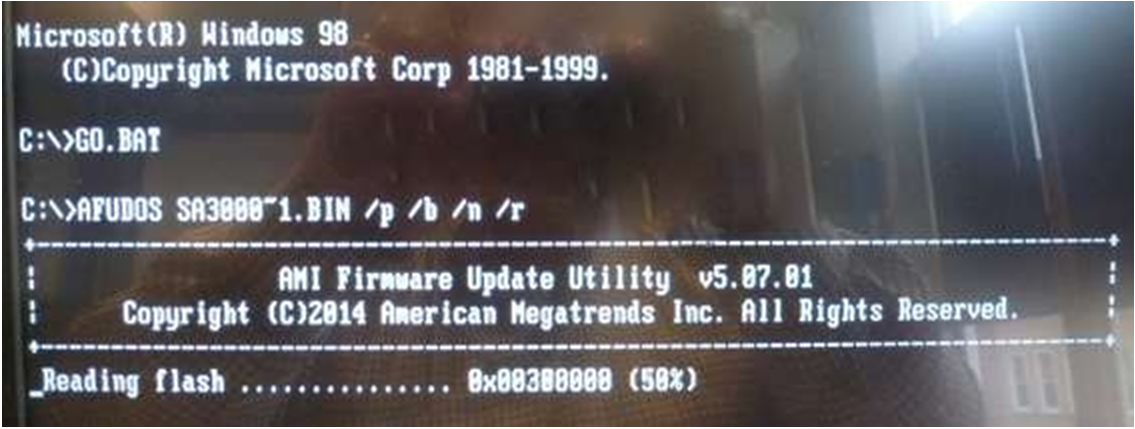

- Das BIOS-Update beginnt. Das Update dauert in der Regel weniger als fünf Minuten.
- Wenn das Update abgeschlossen ist und die Eingabeaufforderung C:\ wieder angezeigt wird, entfernen Sie das USB-Flash-Laufwerk und starten Sie den Computer neu.

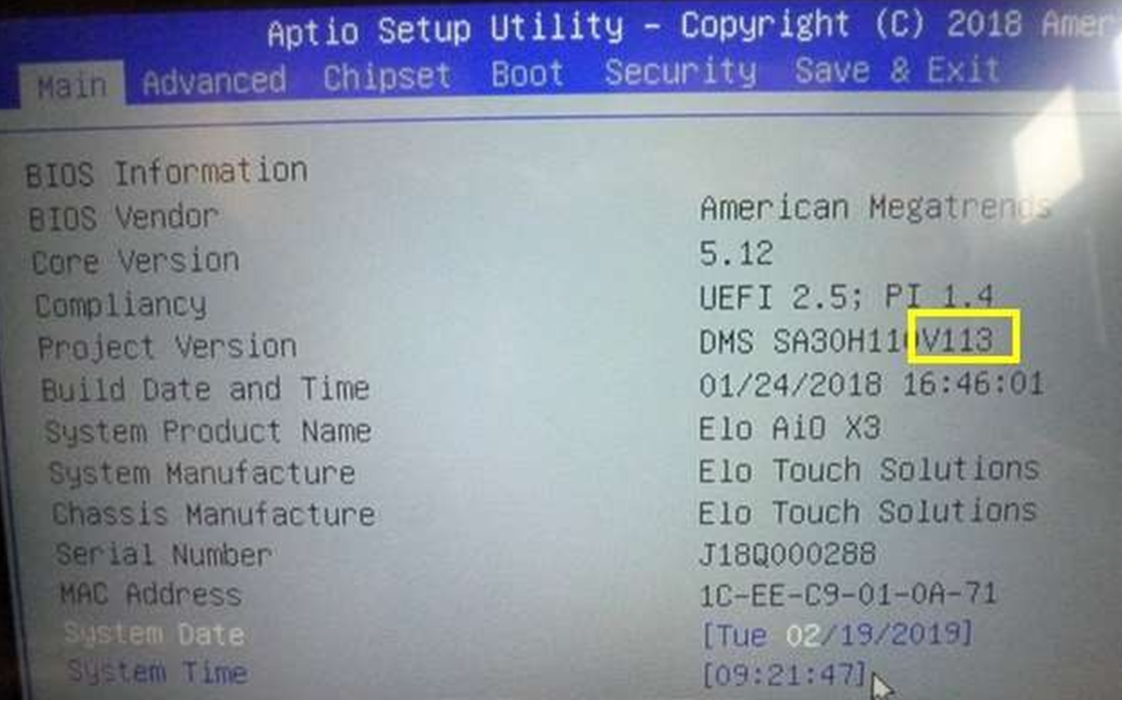

- Geben Sie das BIOS ein und überprüfen Sie, ob die Projektversion, die im Haupt-Tab angezeigt wird, der installierten BIOS-Version entspricht.
⚠ Wichtig
Schalten Sie das System während des Updates nicht aus, entfernen Sie die Stromversorgung oder unterbrechen Sie das BIOS-Update. Eine Unterbrechung des Updates kann das System dauerhaft beschädigen.
Schalten Sie das System während des Updates nicht aus, entfernen Sie die Stromversorgung oder unterbrechen Sie das BIOS-Update. Eine Unterbrechung des Updates kann das System dauerhaft beschädigen.
Fehlerbehebung
⚠ Fehlerbehebung
- Überprüfen Sie, ob das USB-Flash-Laufwerk bootfähig ist.
- Stellen Sie sicher, dass alle BIOS-Dateien im Stammverzeichnis des USB-Flash-Laufwerks kopiert sind.
- Bestätigen Sie, dass das USB-Flash-Laufwerk als erstes Bootgerät konfiguriert ist.
- Überprüfen Sie, ob Sie die richtige Batch-Datei für das heruntergeladene BIOS-Paket ausführen.
- Überprüfen Sie nach Abschluss des Updates, ob die im BIOS angezeigte Projektversion mit der installierten Firmware übereinstimmt.
💡 Tipp
Wenn Ihr X3 Revision B Touchcomputer bereits mit der neuesten BIOS-Version läuft, ist kein Update erforderlich. BIOS-Updates sollten nur durchgeführt werden, wenn es erforderlich ist, um ein spezifisches Problem zu lösen oder die endgültige, unterstützte Firmware-Version zu installieren.
Wenn Ihr X3 Revision B Touchcomputer bereits mit der neuesten BIOS-Version läuft, ist kein Update erforderlich. BIOS-Updates sollten nur durchgeführt werden, wenn es erforderlich ist, um ein spezifisches Problem zu lösen oder die endgültige, unterstützte Firmware-Version zu installieren.
