Dieser Artikel liefert die Spezifikationen für den Legacy 3000U USB-Controller

Siehe unten für Informationen zu den Spezifikationen des Legacy 3000U USB-Controllers

Versorgungsspannung und -strom

• +5 Vdc, nominal (+4.35 bis +5.25 Vdc)
• 50 mA, typisch bei +5 Vdc. Die durchschnittliche Verlustleistung beträgt 0,25 W, typisch
• Die Stromversorgung erfolgt über die 5V-Versorgung am USB-Anschluss. Es wird keine externe Stromversorgung benötigt.
• Die Gesamtrausch- und Ripple-Anforderungen müssen unter 100mV (p-p) für Frequenzen unter 1MHz und unter 50mV (p-p) für Frequenzen über 1MHz liegen.

Schnittstelle
• USB High Speed
• Plug and Play-kompatibel

Betriebsmodi
• AccuTouch SmartSet-Protokoll
• Initial/Stream/Untouch/Z-Achse aktivieren Modi

Berührungserkennung
• Etwa 4096x4096, 12 Bit Auflösung

Umwandlungszeit
• Etwa 8,6 ms pro Koordinatensatz

Zuverlässigkeit
• MTBF größer als 250.000 Stunden gemäß MIL-HDBK-217-F2 unter Verwendung der Bauteilstressberechnungsmethode für das bodenfreundliche Umfeld bei einer Umgebungstemperatur von 25 °C

Umwelt

Temperatur
• Betrieb: 0 °C bis 65 °C
• Lagerung: -25 °C bis 85 °C

Feuchtigkeit
• Betrieb: 10 % bis 90 % RH, nicht kondensierend
• Lagerung: 10 % bis 90 % RH, nicht kondensierend

Betriebsaltitude
• 10.000 ft maximal

Schock und Vibration
• ISTA 2A-Standard für Schock
• Drei-Achsen-Sinuswelle, 50Hz bis 2kHz, 1G, 2 Minuten/Oktave mit Verweildauer bei Resonanz

ESD
• Nach EN 6100-4-2 1995: Stufe 4. Kontaktentladung 8kV, Luftentladung 15kV für USB- und Bildschirmanschluss

Brennbarkeit
• Die Beschichtung der Leiterplatte ist mit 94V0 bewertet. Alle Kunststoffkomponenten, wie z. B. Buchsen und Stecker, sind ebenfalls mit 94V0 bewertet.
• Darüber hinaus sind die Schaltungen durch Raychem-Polyschalter geschützt, die als UL-anerkannte Komponenten gelten.

Physikalische Eigenschaften

Bauweise
• Vierlagiges Oberflächenmontagedesign mit internem Erdungsfeld zur EMI-Unterdrückung

Abmessungen
• Gesamtbreite: 2,28 Zoll (57,9 mm)
• Gesamtlänge: 3,50 Zoll (88,9 mm)
• Gesamthöhe: 0,65 Zoll (16,5 mm)
• Alle Montagedurchlöcher sind durchkontaktiert für die Verbindung zur Chassiserdung. Siehe die Zeichnungen am Ende dieses Dokuments.

Steckverbinder und Pin-Definitionen
• Die Anschlusskonfiguration ermöglicht es, den Controller zwischen dem Touchscreen und einem USB-Hub oder Host-Anschluss einzuschleifen.

USB-Ausgangsstecker
Der USB-Anschluss, P2, ist eine USB Serie "B" Buchse, wie in Abschnitt 6.5 der USB-Spezifikation, Version 1.1, angegeben. Die Pins sind nummeriert, wie in der Abbildung unten dargestellt.

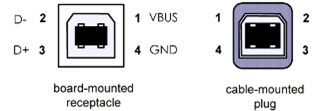

Abbildung 1. P2, USB board-montierter Header und kabelmontierter Stecker



Tabel 1. USB-Stecker-Pinnummern und Signalnamen



Touchscreen-Stecker
Der Touchscreen-Stecker, P3, ist ein einreihiger Header mit fünf Positionen mit 0,025 Zoll quadratischen Pins, die auf 0,100 Zentren angeordnet sind. P3 verbindet sich mit der Buchse am AccuTouch-Touchscreen-Kabel. Die Pins sind nummeriert, wie in der Abbildung unten dargestellt.
Abbildung 2. P3, AccuTouch-Touchscreen-Kabel-bordmontierter Header und kabelmontierter Stecker

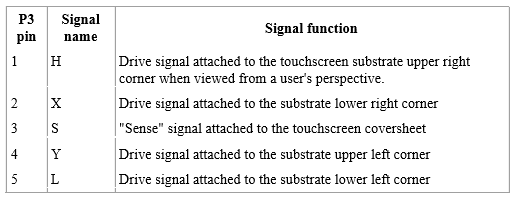

Tabel 2. AccuTouch-Touchscreen-Stecker-Pinnummern und Signalschreibweisen



LED-Diagnosesch characteristics
Der CTR-300000-AT-USB-00 Controller verfügt über zwei LED-Statusanzeigen.
Eine grüne LED (D1) zeigt den Status des Controllers wie folgt an:



Eine zweite LED (D6) zeigt den USB-Status wie folgt an:



Agent genehmigungen
• Elo-Controller sind "CNR/USR" UL-anerkannte Komponenten für die USA und Kanada, Kategorie NWGQ2, Informationstechnologie-Ausrüstung einschließlich Geschäftsausrüstung.
• Elo-Controller sind TUV Bauart zertifiziert als Komponenten.
• Der 3000U-Controller hat die Konformitätstests nach FCC Teil 15 Klass B mit gutem Abstand bestanden.
• Je nach Anwendung kann es notwendig sein, besondere Aufmerksamkeit auf die Systemerdung und Abschirmung zu richten, und es kann erforderlich sein, Ferrit-Dämpfungsperlen anzuwenden.

Z Zeichnungen
Fußabdruck

Obenansicht

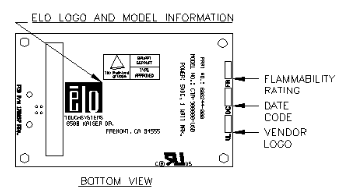

Unteransicht


Seitenansicht


Hinweis: Die Werte der Seitenansicht stellen typische Abmessungen dar.
