Dieser Artikel beschreibt und erklärt, wie die AccuTouch-Technologie von Elo funktioniert

Siehe Informationen unten für eine Erklärung, wie die AccuTouch-Technologie funktioniert.



Die Teile eines Touchscreens

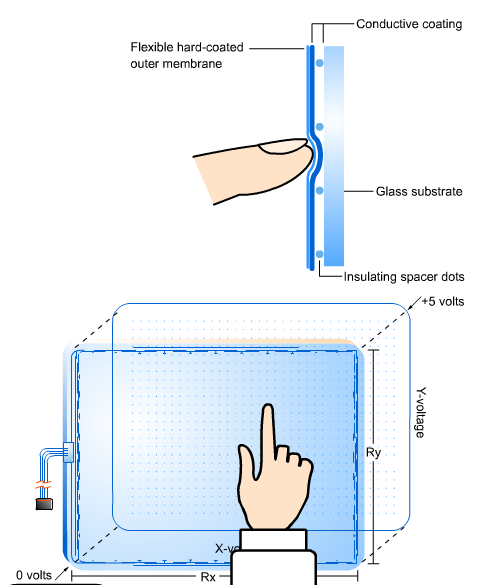

Der AccuTouch-Fünf-Draht-resistive Touchscreen verwendet ein Glaspanel mit einer einheitlichen resistiven Beschichtung. Ein dickes Polyester-Deckblatt ist eng über die Oberseite eines Glassubstrats gespannt, getrennt durch kleine, transparente isolierende Punkte. Das Deckblatt hat auf der Außenseite eine harte, langlebige Beschichtung und auf der Innenseite eine leitfähige Beschichtung.

Was passiert während eines Berührens
Wenn der Bildschirm berührt wird, drückt er die leitfähige Beschichtung des Deckblatts gegen die Beschichtung auf dem Glas, wodurch elektrischer Kontakt hergestellt wird. Die erzeugten Spannungen sind die analoge Darstellung der berührten Position.

Wie der Touchscreen-Controller die Bildschirmmessung interpretiert
Wenn der Controller auf einen Touch wartet, wird die resistive Schicht des Touchscreens mit +5V über vier Antriebsleitungen vordatiert, und das Deckblatt wird über einen hohen Widerstand geerdet. Wenn der Touchscreen nicht berührt wird, beträgt die Spannung auf dem Deckblatt null. Der Spannungswert des Deckblatts wird kontinuierlich vom Analog-Digital-Wandler (ADC) umgewandelt und vom Mikroprozessor im Controller überwacht.

Wenn der Touchscreen berührt wird, erkennt der Mikroprozessor den Anstieg der Deckblattspannung und beginnt, die Koordinaten wie folgt umzuwandeln:

A    Der Mikroprozessor legt die X-Antriebsspannung auf dem Touchscreen an, indem er +5V an die Pins H und X anlegt und die Pins Y und L erdet. Eine analoge Spannung, die proportional zur X (horizontalen) Position des Berührungspunktes ist, erscheint auf dem Deckblatt am Pin S des Touchscreen-Connectors. Diese Spannung wird vom ADC digitalisiert und einem Mittelungsalgorithmus unterzogen, dann zur Übertragung an den Host gespeichert.
B    Als nächstes legt der Mikroprozessor die Y-Antriebsspannung auf dem Touchscreen an, indem er +5V an die Pins H und Y anlegt und den Pin X und L erdet. Eine analoge Spannung, die proportional zur Y (vertikalen Position des Berührungspunktes) ist, erscheint nun auf dem Deckblatt am Pin S des Touchscreen-Connectors. Dieses Signal wird wie oben für die X-Position beschrieben umgewandelt und verarbeitet.

Warum der Mittelungsalgorithmus wichtig ist
Der Mittelungsalgorithmus verringert das Rauschen, das durch Kontaktprellen beim Herstellen und Trennen des Kontakts mit dem Touchscreen entsteht. Nachfolgende X- und Y-Proben werden getestet, um sicherzustellen, dass ihre Werte sich nicht um mehr als einen bestimmten Bereich unterscheiden. Wenn eine oder mehrere Proben außerhalb dieses Bereichs liegen, werden die Proben verworfen und der Prozess wird neu gestartet. Dies wird fortgesetzt, bis mehrere aufeinanderfolgende X-Proben (dann Y-Proben) innerhalb des Bereichs liegen. Der Durchschnitt dieser Werte wird als X- und Y-Koordinaten verwendet.

Sobald unabhängige X- und Y-Proben erhalten werden, werden Koordinatenpaare gemessen, um die Auswirkungen von Rauschen zu beseitigen. Wenn eine Probe nicht innerhalb eines internen Bereichs liegt, werden alle X- und Y-Koordinaten verworfen und die unabhängige X- und Y-Sequenz wird neu gestartet. Sobald akzeptable Koordinaten erhalten wurden, wird eine durchschnittliche Koordinate bestimmt und an den Host-Prozessor kommuniziert.

Videoausrichtung
Die X- und Y-Werte sind ähnlich wie kartesische Koordinaten, wobei X von links nach rechts und Y von unten nach oben zunimmt. Diese absoluten Koordinaten sind willkürlich und nicht skaliert und variieren leicht von Touchscreen zu Touchscreen. Der AccuTouch-Controller kann für die Videoausrichtung kalibriert werden. Dies richtet das Touchscreen-Koordinatensystem mit dem Anzeigenbild aus, orientiert jede Achse neu und skaliert die Koordinaten, bevor sie an den Host-Computer übertragen werden.

X- und Y-Achsenmessungen stammen aus dem Glas
Die AccuTouch-Fünf-Draht-Technologie nutzt das untere Glassubstrat sowohl für X- als auch für Y-Achsenmessungen. Das flexible Deckblatt fungiert nur als Spannungsmesssonde. Dies bedeutet, dass der Touchscreen weiterhin ordnungsgemäß funktioniert, selbst wenn es Unregelmäßigkeiten in der leitfähigen Beschichtung des Deckblatts gibt. Das Ergebnis ist ein genauer, langlebiger und zuverlässiger Touchscreen, der driftfreies Arbeiten bietet.
