Dieser Artikel erklärt, wie man auf das WiFi/Bluetooth-Modul innerhalb einer EloPOS AIO-Einheit zugreift.

WiFi/Bluetooth-Spezifikationen

• Elo P/N: E576849
• Beschreibung: Intel AC-9260 WiFi/Bluetooth-Modul, 802.11ac, Bluetooth 5.0

Verfahren

Folgen Sie den unten stehenden Schritten, um auf das WiFi/Bluetooth-Modul der EloPOS-Einheit zuzugreifen:

1. Trennen Sie die Stromversorgung von der EloPOS-Einheit.

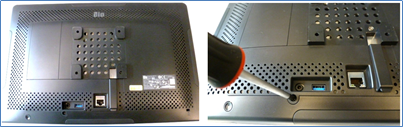

2. Stellen Sie die Einheit mit der Vorderseite nach unten auf eine saubere, schützende Oberfläche. Entfernen Sie die Kreuzschlitzschraube aus der unteren Zugangsklappe.

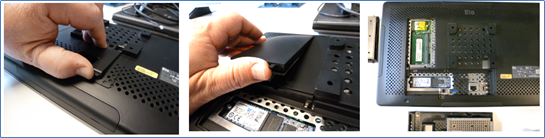

3. Entfernen Sie die untere und obere Zugangsklappe, um Zugang zu den internen Komponenten zu erhalten.

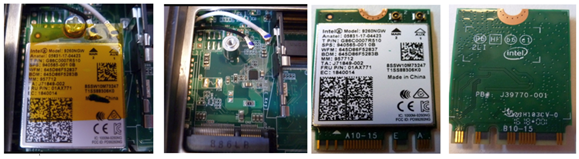

4. Entfernen Sie das Klebeband, trennen Sie die WiFi-Antennenkabel und entfernen Sie dann die Kreuzschlitzschraube, die das WiFi/Bluetooth-Modul sichert.



Hinweis

Seien Sie beim Trennen der Antennenkabel vorsichtig, um Beschädigungen an den Steckverbindern oder dem Modul zu vermeiden.
