Dieser Artikel bietet Schritte zum Entfernen und Ersetzen der CMOS-Batterie in 22-Zoll und 15-Zoll* EloPOS oder i-Series 2.0 mit Windows AIO TouchComputern.

Bitte lesen Sie das Verfahren durch, bevor Sie es versuchen. Wenn Sie keine Erfahrung im Zerlegen von elektronischen Geräten haben oder sich dabei nicht wohl fühlen, versuchen Sie es bitte nicht. Schäden, die bei der Durchführung dieses Verfahrens auftreten, sind nicht durch die Elo-Garantie abgedeckt. Sie können das Gerät an das autorisierte Reparaturzentrum von Elo senden, um die CMOS-Batterie ersetzen zu lassen, für Anweisungen gehen Sie HIER

Schritte zum Entfernen und Ersetzen der CMOS-Batterie in 22-Zoll und 15-Zoll* EloPOS und i-Series 2.0 mit Windows-Geräten.

1. Trennen Sie Strom und legen Sie das 22” EloPOS oder 22” i-Series 2.0 mit Windows-Gerät mit der Vorderseite nach unten auf eine schützende Oberfläche.

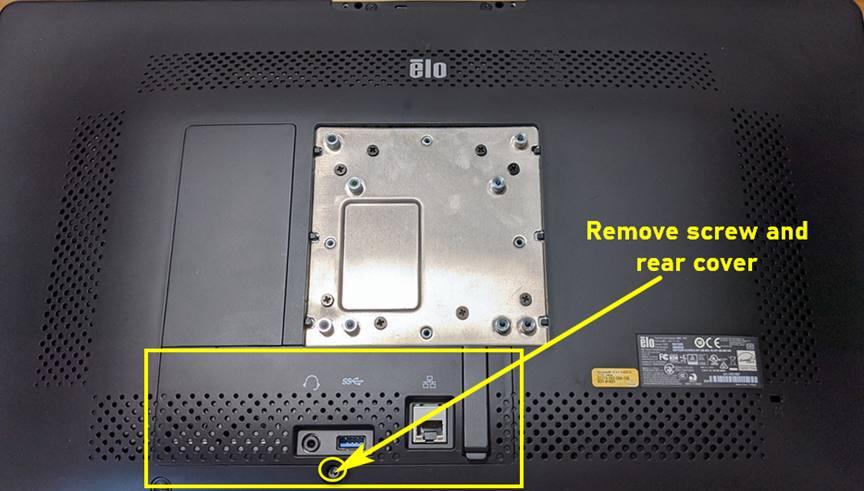

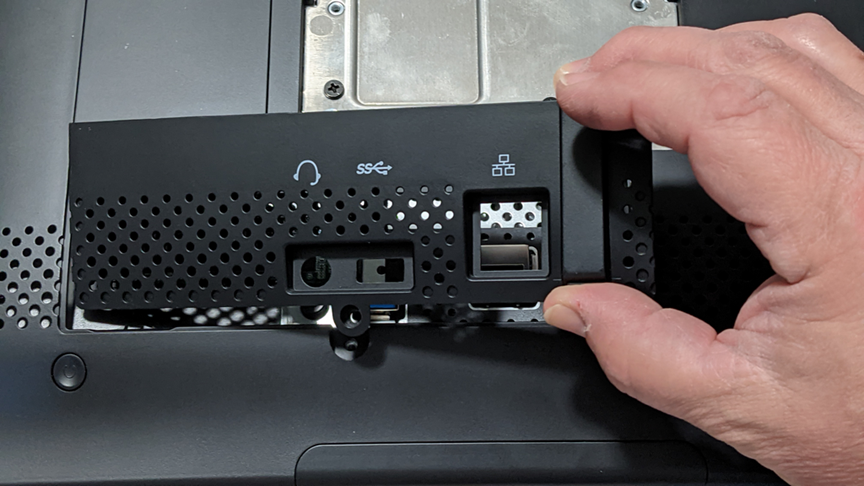

2. Entfernen Sie die Schraube von der SSD-Abdeckung und entfernen Sie die Abdeckung.

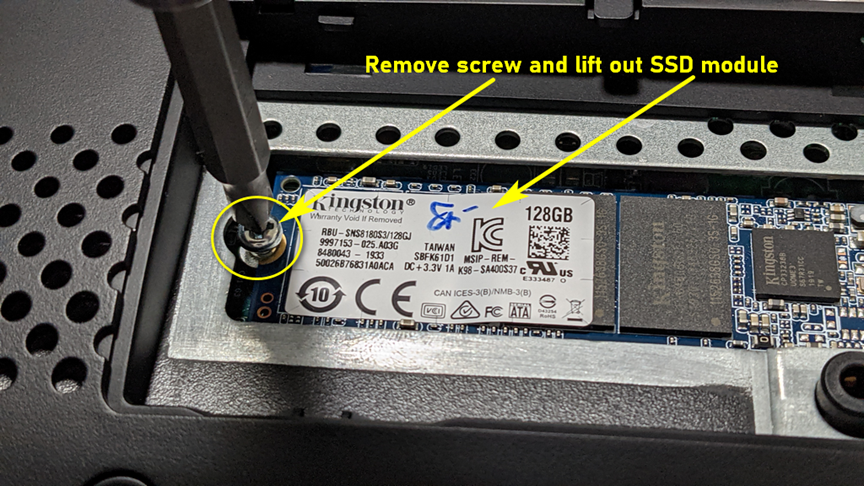

3. Entfernen Sie die SSD-Schraube und heben Sie das SSD-Modul aus dem Gerät.

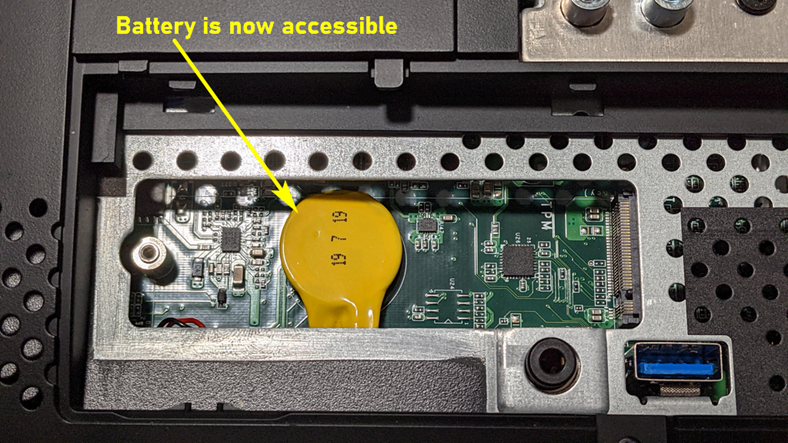

4. Die CMOS-Batterie ist jetzt zugänglich.

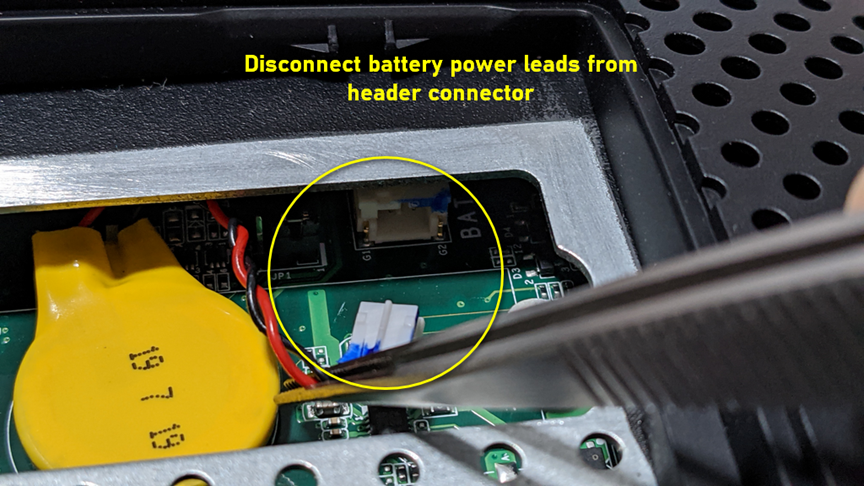

5. Trennen Sie die Stromleitungen der Batterie vom Steckverbinder.

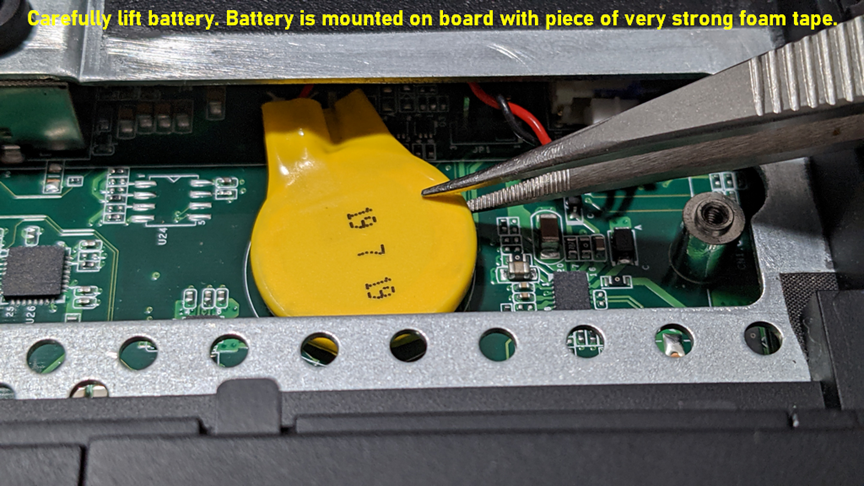

6. Heben Sie die CMOS-Batterie vorsichtig aus dem Gerät. Beachten Sie, dass die Batterie mit sehr starkem Kleber befestigt ist, seien Sie vorsichtig, um die Platine nicht zu beschädigen.

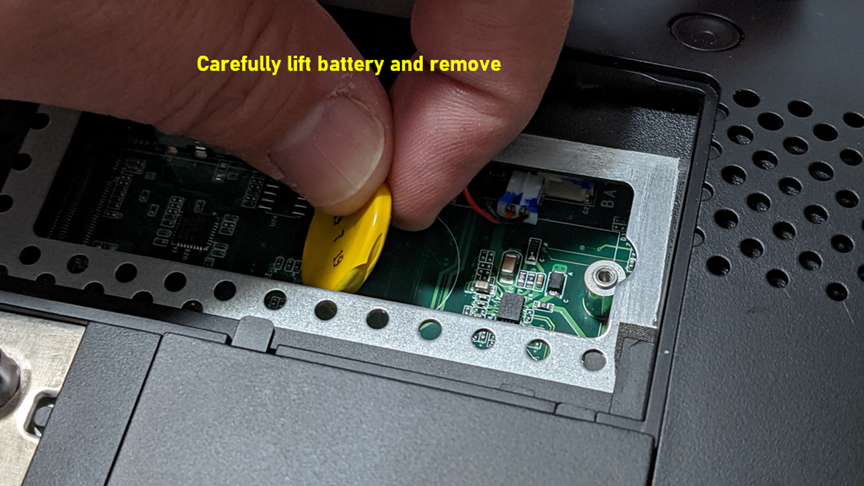

7. Sobald der Kleber nicht mehr haftet, benutzen Sie Ihre Finger, um die Batterie nach oben und aus dem Gerät zu heben.

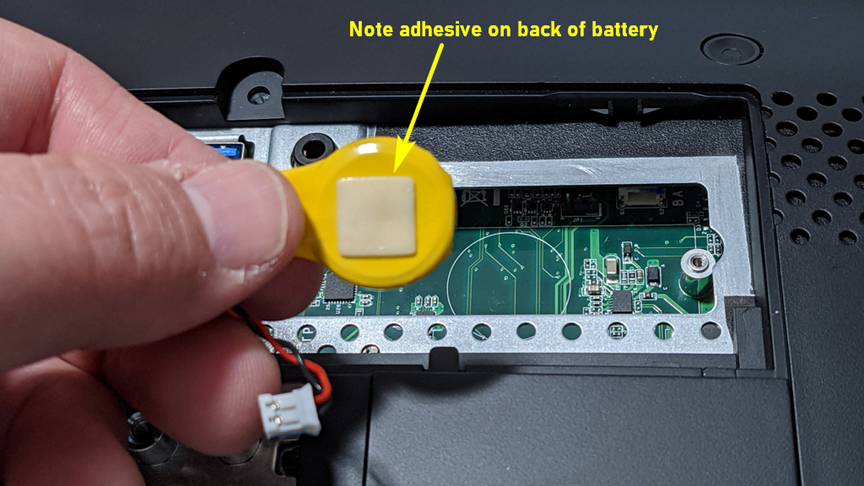

8. Das Foto unten zeigt den Kleber auf der Rückseite der Batterie.



9. Ersetzen Sie die CMOS-Batterie durch eine neue und setzen Sie das Gerät in umgekehrter Reihenfolge der Demontage wieder zusammen.

• Ersatz-CMOS-Batterie = CR-2032 3V mit Leitungen und Kleber.

10. Sie müssen nach Durchführung dieses Verfahrens das Datum und die Uhrzeit im BIOS zurücksetzen.
