Dieser Artikel bietet die Spezifikationen des E281-4035 IntelliTouch Bus Controllers
Siehe unten für die Spezifikationen des E281-4035 IntelliTouch Bus Controllers.

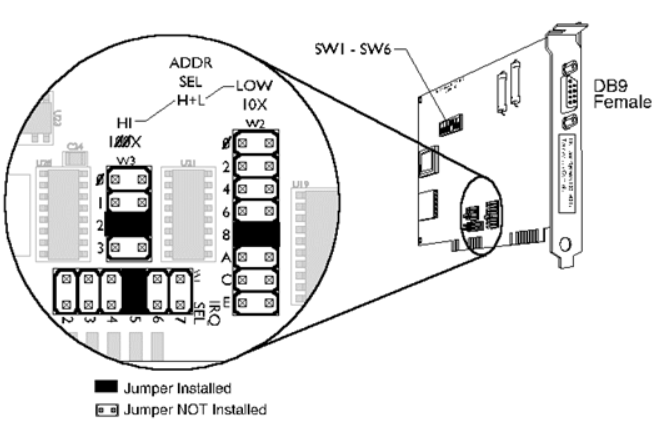

Der E281-4035-Controller verwendet nur vier aufeinanderfolgende I/O-Ports, belegt jedoch 32 (0x20) aufeinanderfolgende I/O-Ports. Die Basis-I/O-Adresse wird durch die Jumper W3 und W2 ausgewählt. Im obigen Beispiel beträgt die Basis-I/O-Adresse 280H (Werksvoreinstellung).
(W3-Wert x 100) + (W2-Wert x 10)
(2 x 100) + (8 x 10) = 280H
Jumper W1 wählt die IRQ. Im obigen Beispiel ist IRQ 5 ausgewählt.
Schalter Einstellungen
1 Werksvoreinstellung |
Stromanforderungen
- 5 VDC (±5%) @ 0.3 Amperes
- 12 VDC (-5%, +10%) @ 0.1 Amperes
- -12 VDC (±10%) @ 0.04 Amperes
- Ripple für alle Spannungen <0.150 v="V" p-p="p-p"></0.150>
