Dieser Artikel enthält Informationen über Elo P/N: E413396, POE Adapter 4.0 Kit

Nachfolgend finden Sie Informationen zu Elo P/N: E413396, POE Adapter 4.0 Kit

Das PoE (Power Over Ethernet) Modul unterstützt DC-Ausgänge mit einem Bereich von 20V und Ethernet-Funktionalität. Die Leistung beträgt typischerweise 25,5W. Die Technologie integriert elektrische Energie in eine LAN-Datenleitung, um die Bereitstellung von Betriebsspannung zusätzlich zur Datennkommunikation über Terminals über die Standardverkabelungsinfrastruktur zu ermöglichen.

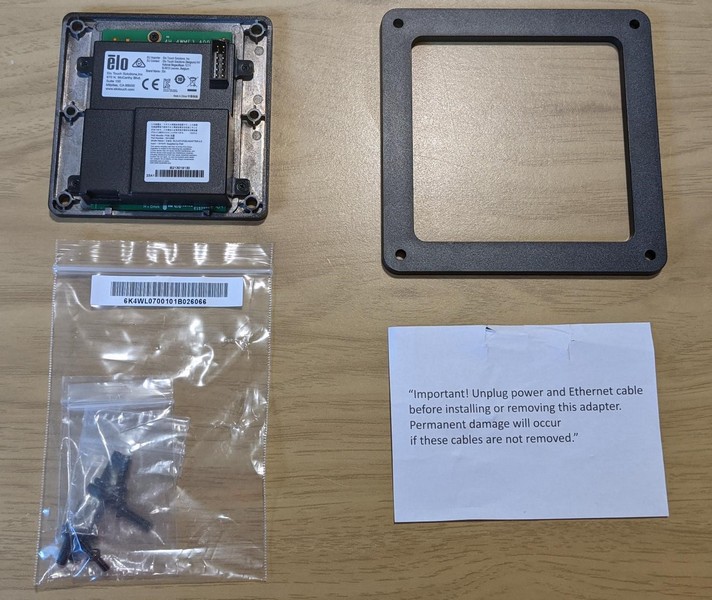

Inhalt des Kits
Dieses Kit enthält alle Teile, die unten aufgeführt sind:

1. 1x Schnellinstallationsanleitung (E988344 QIG, i-serie 4.0 POE)
2. 2x M3x8mm Schrauben (Senkkopf, in einem Ziplock-Beutel, beschriftet)
3. 4x M4x12mm Schrauben (Senkkopf, in einem Ziplock-Beutel, beschriftet)
4. 4x M4x12mm Schrauben (Pan-Kopf, in einem Ziplock-Beutel, beschriftet)

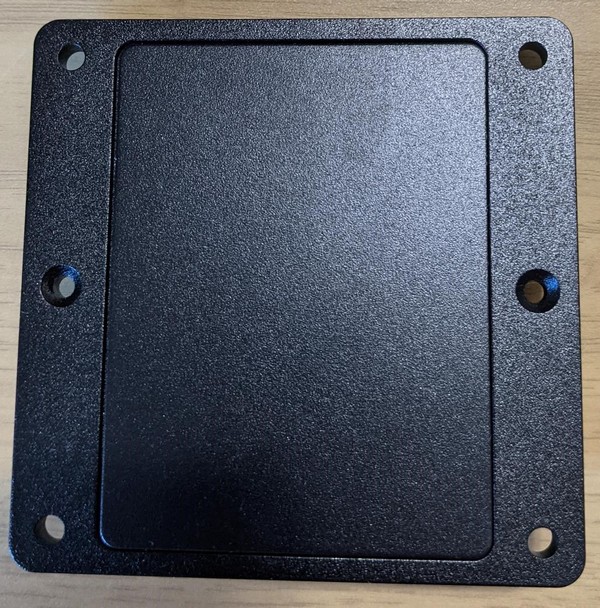

5. 1x POE Abstandshalter
6. Hot-Plug-Warnhinweis “Wichtig! Trennen Sie das Netzkabel und das Ethernet-Kabel, bevor Sie diesen Adapter installieren oder entfernen. Dauerhafte Schäden treten auf, wenn diese Kabel nicht entfernt werden.”

Spezifikationen

• Standards
  • IEEE802.3, 10BASE T/1000BASE-T IEEE802.3u,100BASE-TX
  • IEEE802.3at, Power over Ethernet
  • Übertragungsmedium,
  • RJ-45 (10/100BASE-T): Cat.3, 4, 5 UTP/STP RJ-45 (1000BASE-T): Cat.5, 5e, 6,7 UTP/STP
• Effizienz
  • Effizienz der isolierten Stromversorgung 85%
• Temperatur
  • Betriebstemperatur (unabhängig von der Höhe): 0°C bis 40°C
  • Nicht-Betriebstemperatur (unabhängig von der Höhe): -20°C bis 70°C
  • Schutz +/-15KV von Ethernet-Isolierung für ESD/Überspannungsschutz OTP, SCP, OCP Schutz Isolation, 1500Vrms

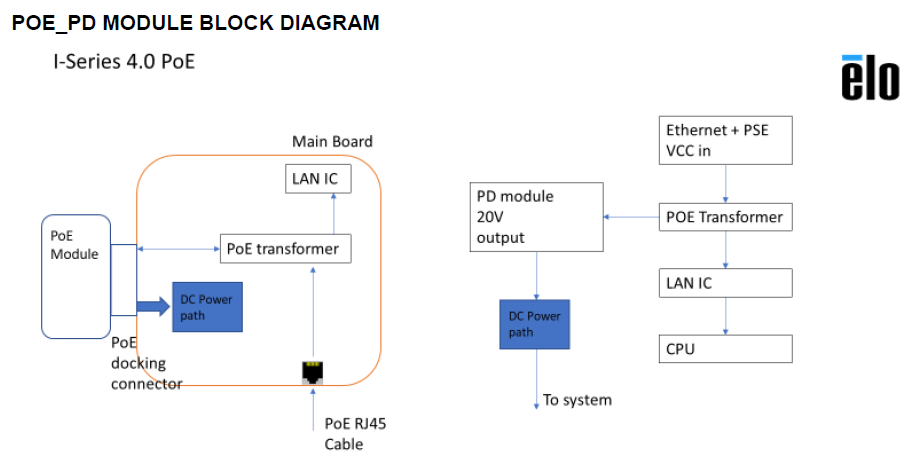

PoE Blockdiagramm

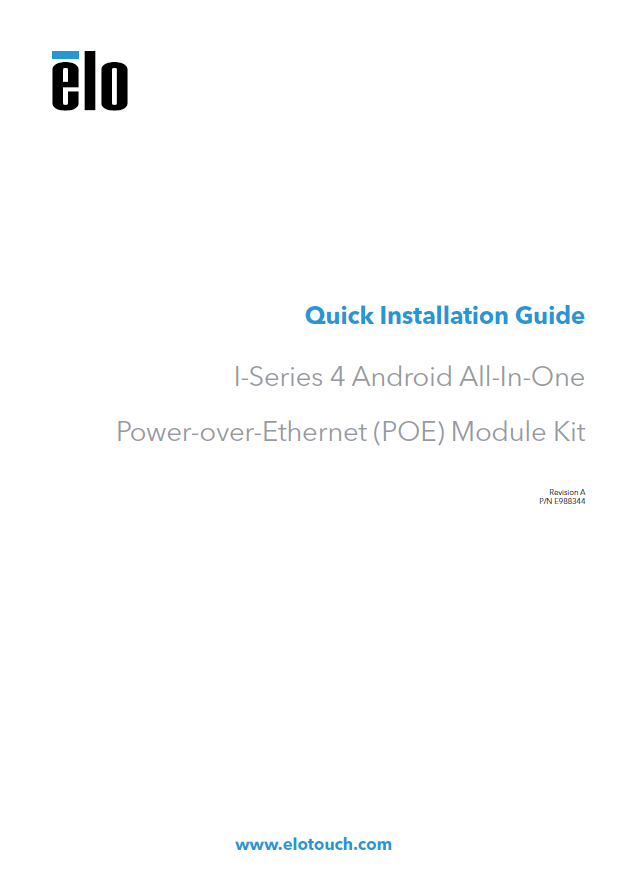

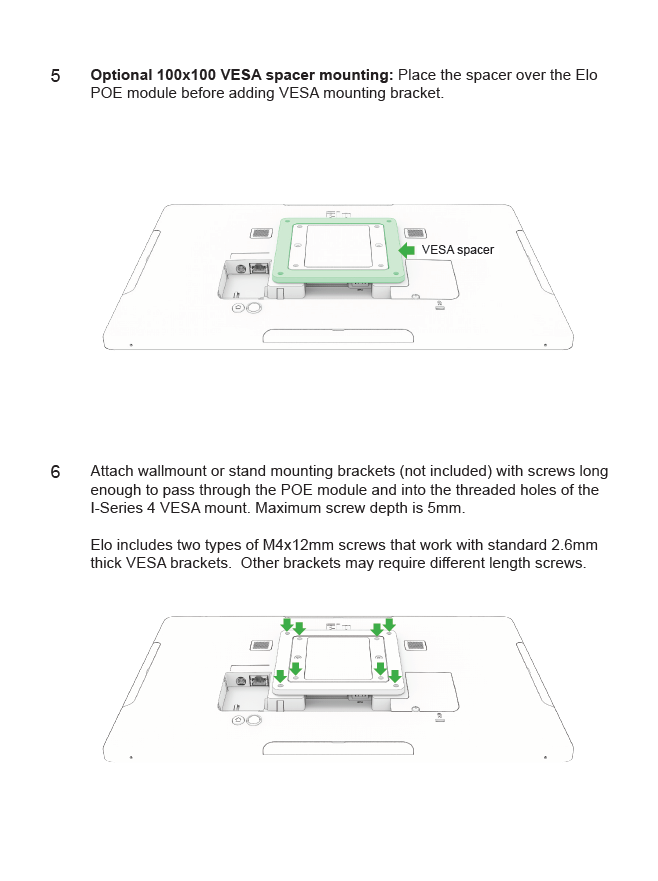

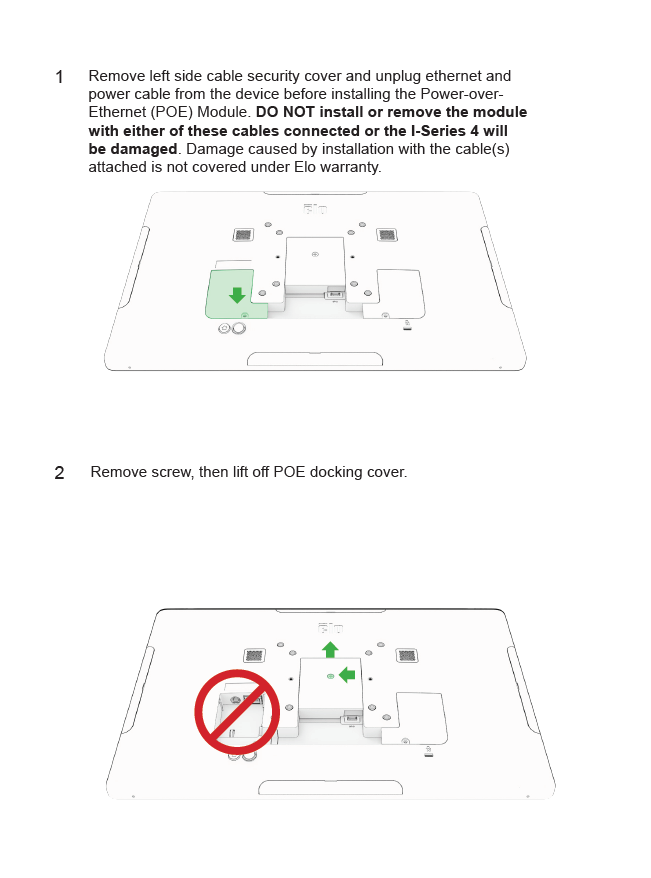

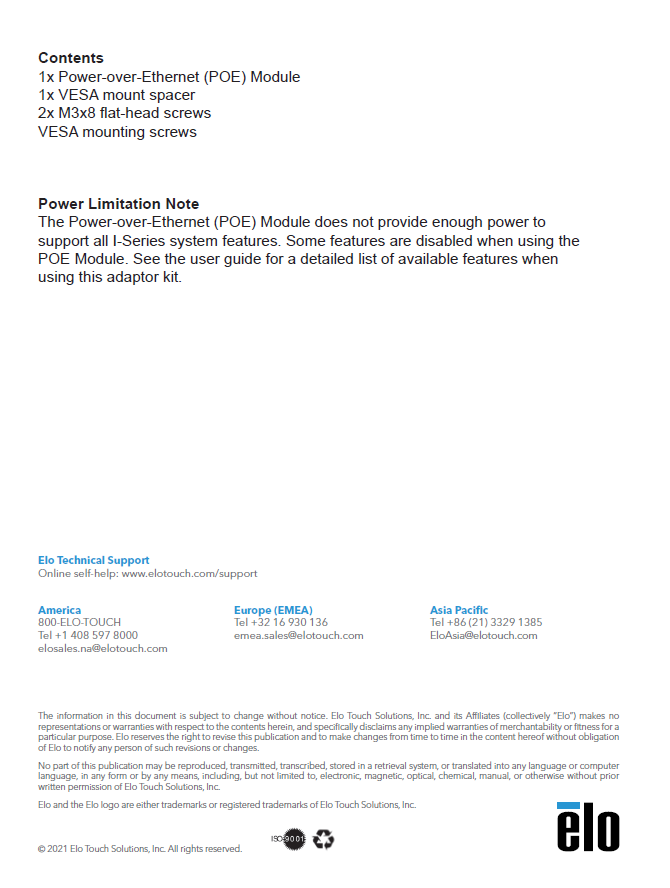

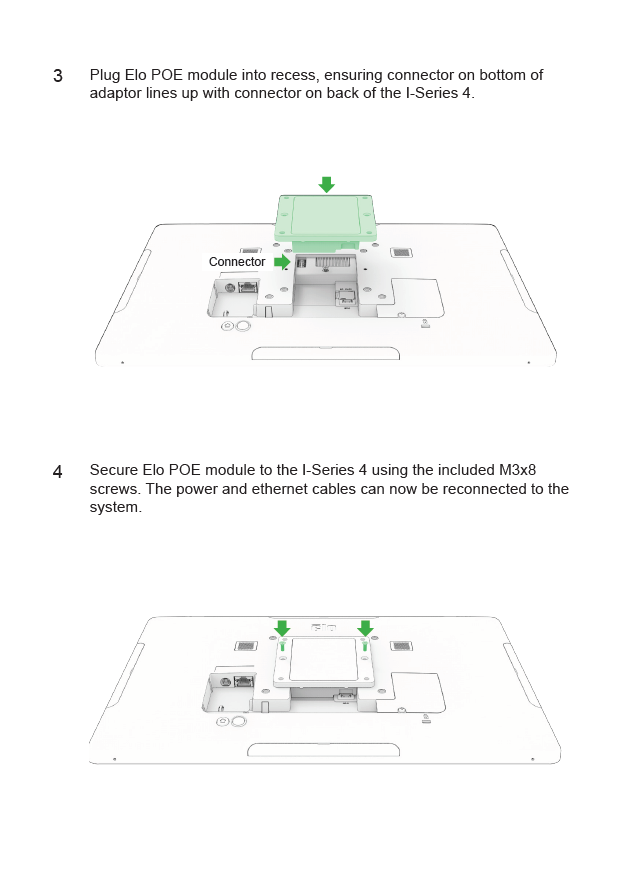

Schnellinstallationsanleitung

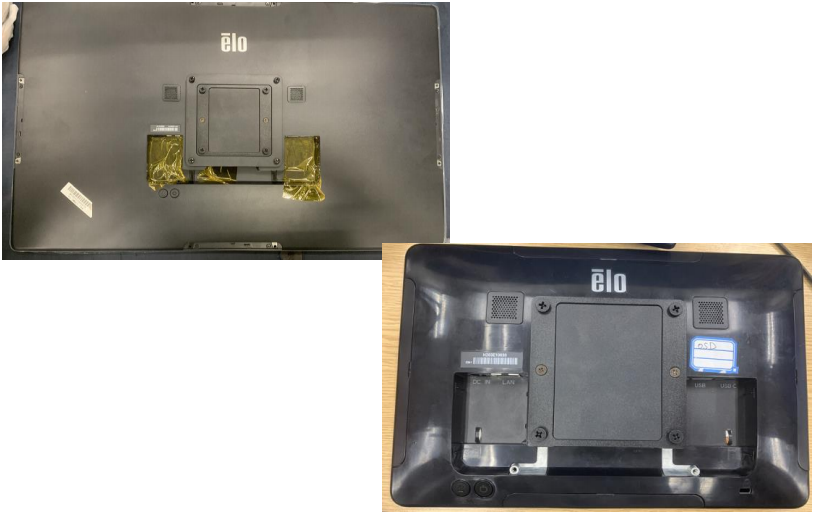

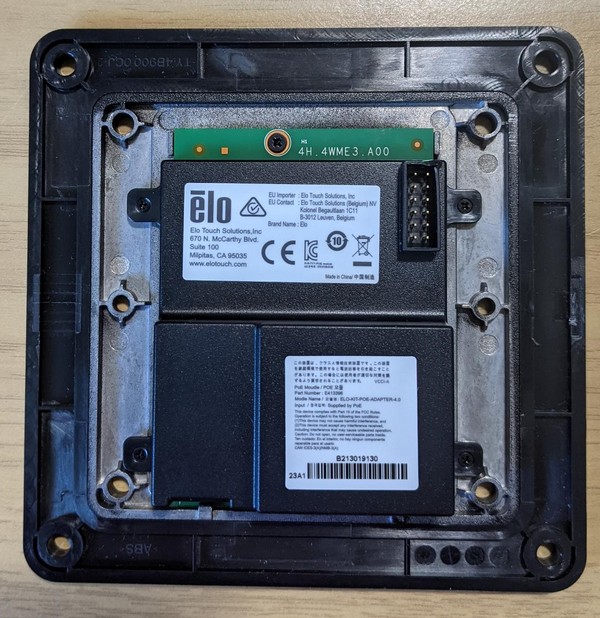

Fotos
