Dieser Artikel enthält Spezifikationen für P/N: E583090: ELO-KIT-CABLE-DVI-D-to-DP

Nachfolgend sind die Spezifikationen für Elo P/N: E583090: ELO-KIT-CABLE-DVI-D-to-DP aufgeführt.

E583090

• Beschreibung: 1,8 m DVI-D zu DisplayPort Videokabel
• Das DVI-D zu DisplayPort Kabel soll zwei Arten von Steckern enthalten. Eine Seite soll ein Standard DVI-D (Dual Link) Stecker männlich sein und die andere Seite ein Standard DisplayPort 1.2 Stecker männlich.
• Länge: 1,8 m (6 Fuß)
• Farbe: Schwarz
• Alle Kabel und Stecker sollen PC-99 konform sein

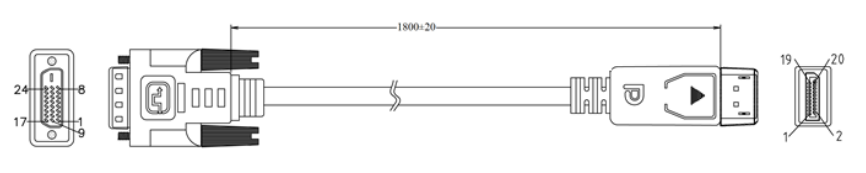

Zeichnungen:

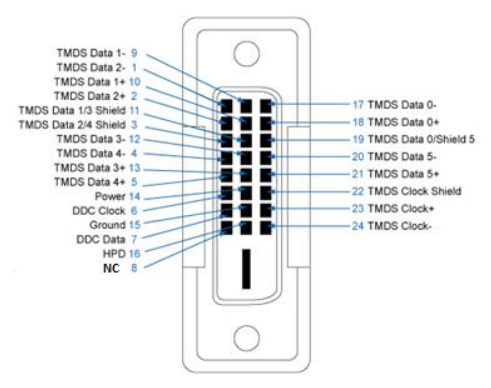

DVI-D (Dual Link) Verdrahtungsdiagramm sollte wie folgt aussehen:

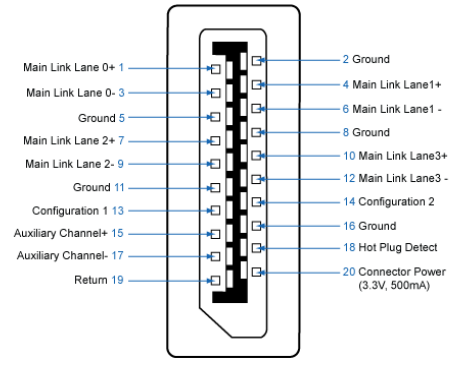

Standard DisplayPort 1.2 Verdrahtungsdiagramm sollte wie folgt aussehen:
