Dieser Artikel bietet Schritte zum Testen des GPIO auf Eloos I-Series 4.0 für Android-Geräte.

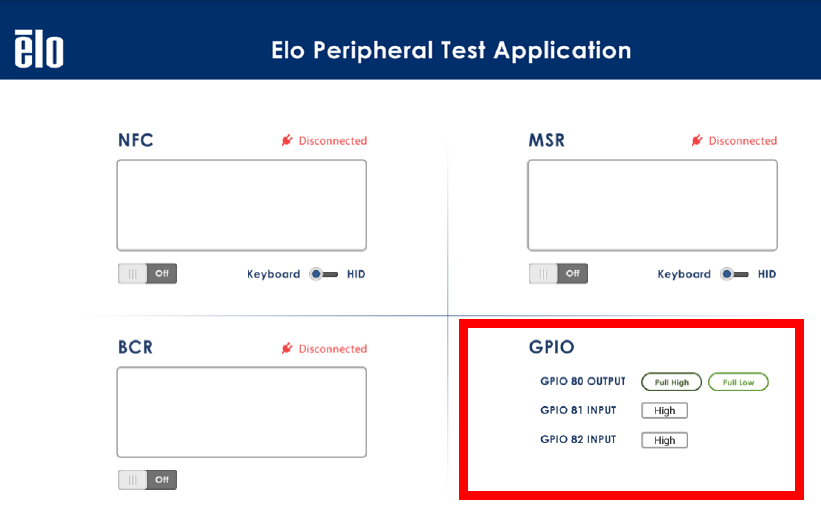

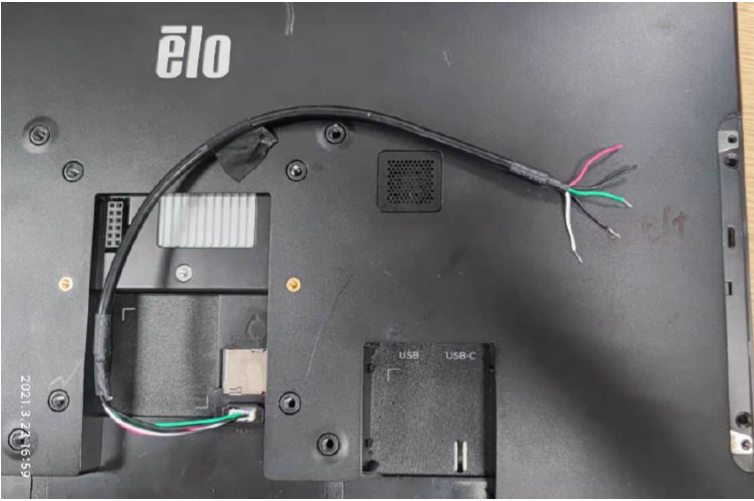

- Verwenden Sie das GPIO-Kabel-Set: P/N: E211544 oder ein ähnliches Kabel. Starten Sie die ELO Peripheral Test-App und stecken Sie das GPIO-Kabel in die GPIO-Verbindung auf der Rückseite des I-Series 4.0-Geräts ein.
| Schritt | Aktion | Erwartetes Ergebnis |
|---|---|---|
| a | Verbinden Sie den weißen Draht mit dem schwarzen Draht | GPIO81 sollte auf Low gehen |
| b | Verbinden Sie den grünen Draht mit dem schwarzen Draht | GPIO82 sollte auf Low gehen |
| c | Messen Sie die Spannung am roten Draht | Sollte 5V anzeigen |
| d | Setzen Sie den GPIO80-Ausgang auf Low | Die Spannung sollte auf 0V fallen |
