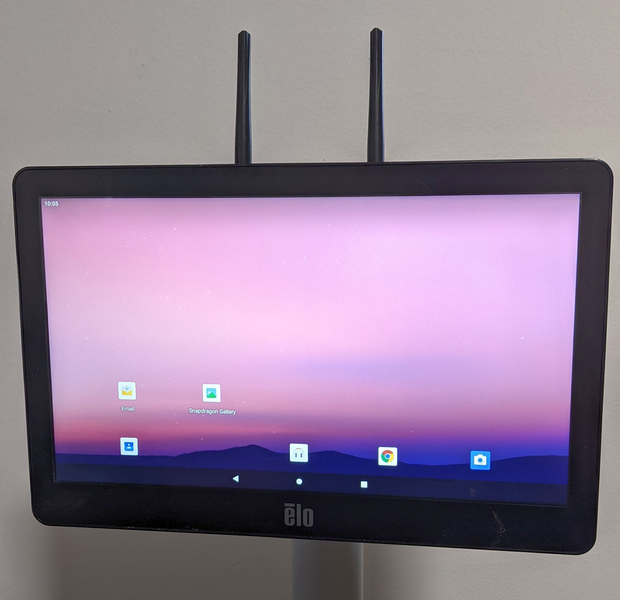

Dieser Artikel erklärt, dass das Backpack 4-Gerät viele Montagemöglichkeiten hat, einschließlich „Sandwich“-Montage zwischen einem Display und einem Ständer

Dieses Beispiel verwendet die folgende Hardware:

• 1 x ET1302L Touchmonitor, Schwarz ohne Standfuß (weltweit), P/N:E683595
• 1 x Backpack 4.0 Standardmodell, P/N:E393359
• 1 x Bodenständer für Pfahlmontage, P/N:E048069
• 4 x M4-0.7 x 35mm Maschinenschrauben

Schritte

1. Wählen Sie einen Ständer oder eine Halterung, die Ihr Display unterstützt. Das Backpack 4 bietet sowohl 75mm als auch 100mm VESA-Montageoptionen und kann mit jedem Display verwendet werden, das eines dieser VESA-Montagemuster hat.

• Der Elo Bodenständer für Pfahlmontage hat die Möglichkeit, entweder die 75mm oder die 100mm VESA-Montage zu verwenden. In diesem Beispiel verwenden wir die 75mm VESA-Option.

2. Achten Sie darauf, die maximale Schraubentiefe, die an Ihrem Display zulässig ist, zu beachten.

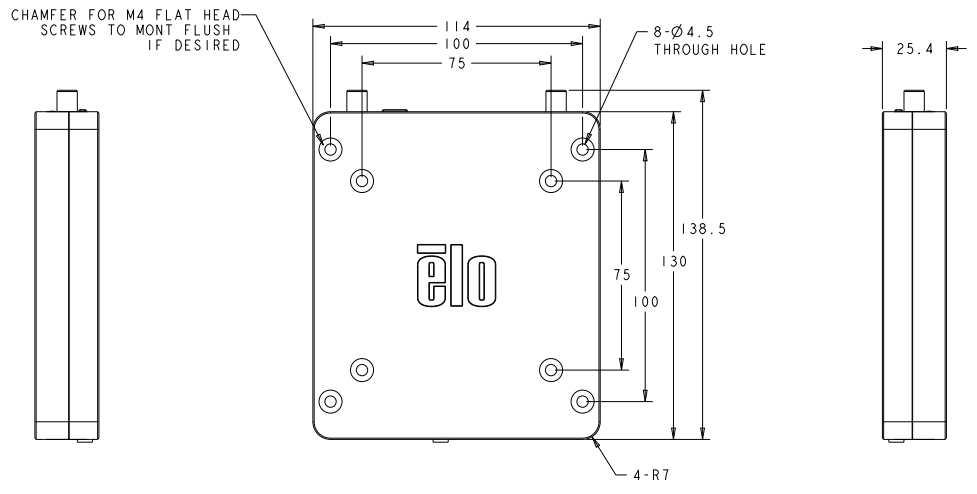

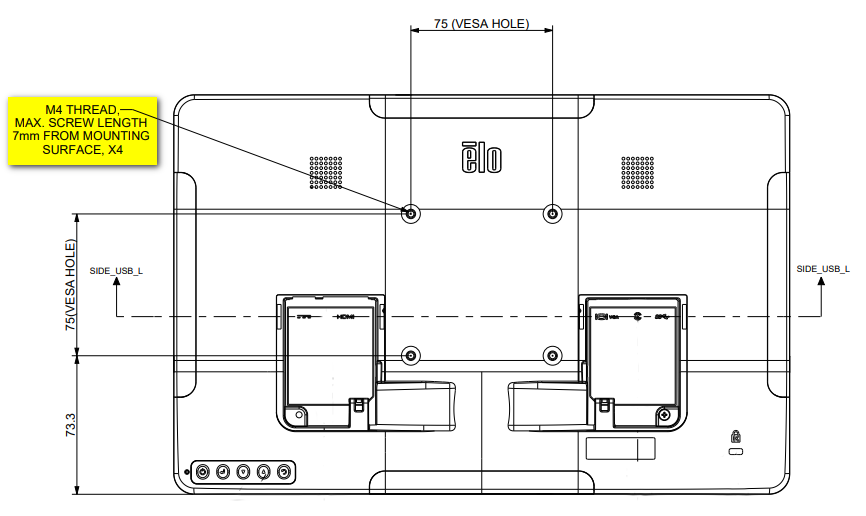

• Beispiel: Die maximale Schraubentiefe des 1302L beträgt 7mm von der Oberfläche des Geräts. Das Backpack 4-Gerät ist 25,4mm dick und die VESA-Montageplatte am Ständer ist 2,5mm dick. Berücksichtigen Sie diese Maße bei der Auswahl der verwendeten Schraubenlängen.

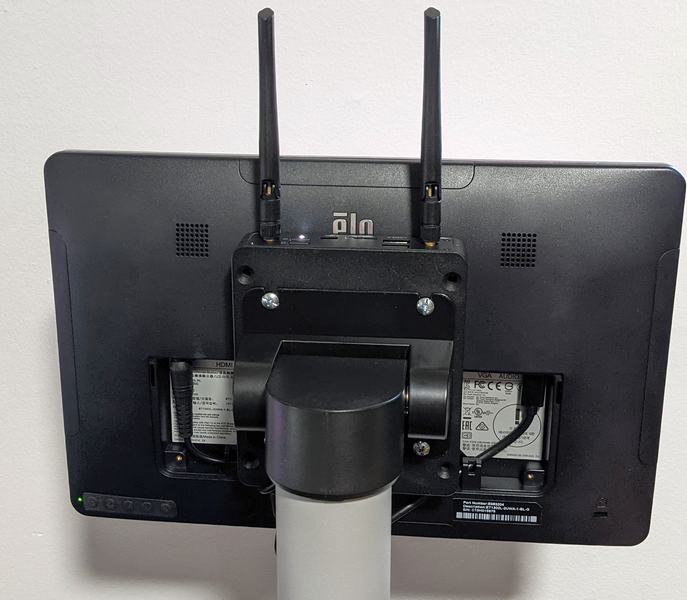

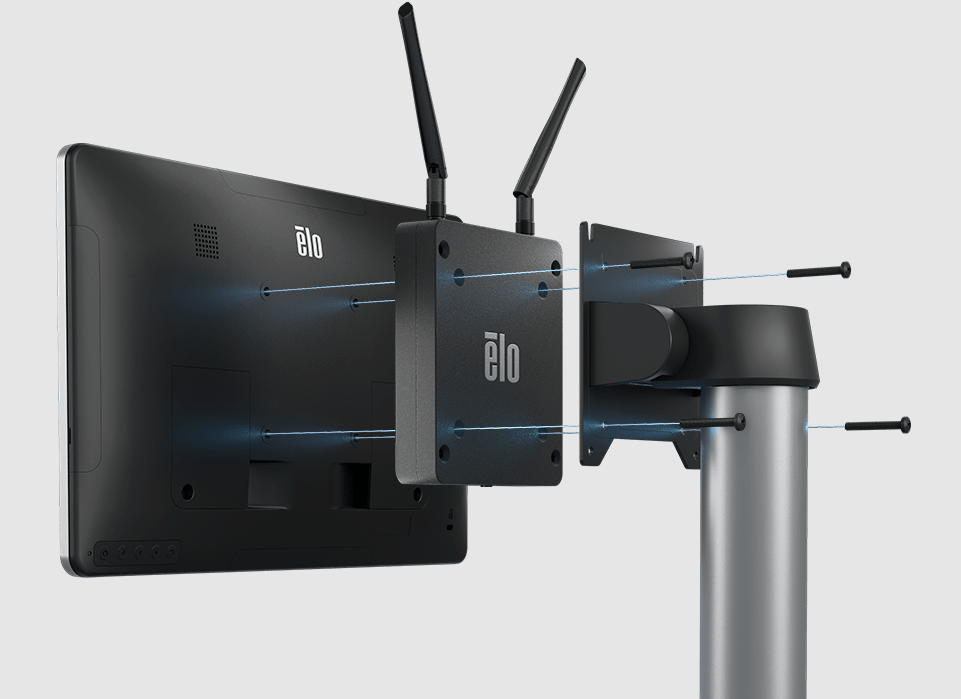

3. Platzieren Sie das Backpack 4-Gerät zwischen der Rückseite des Monitors und der Halterung, und setzen Sie dann Schrauben durch alle drei Teile (Standfuß, Backpack 4 und Display) ein.

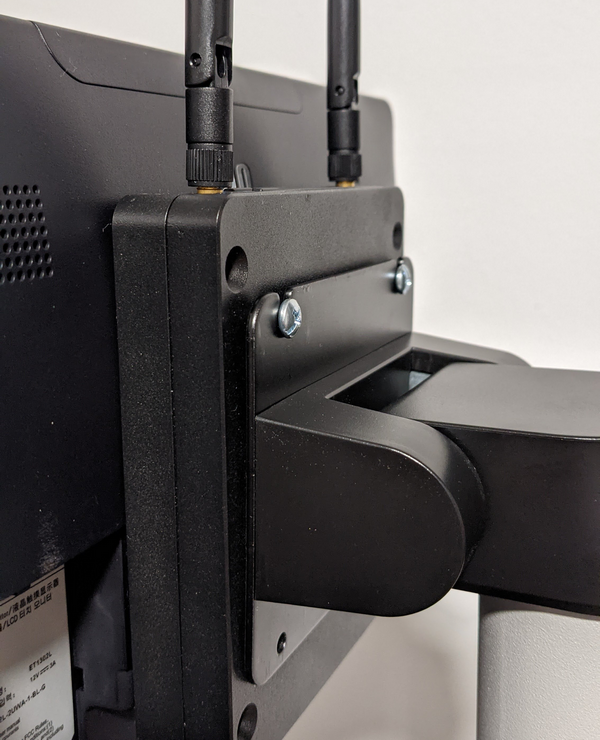

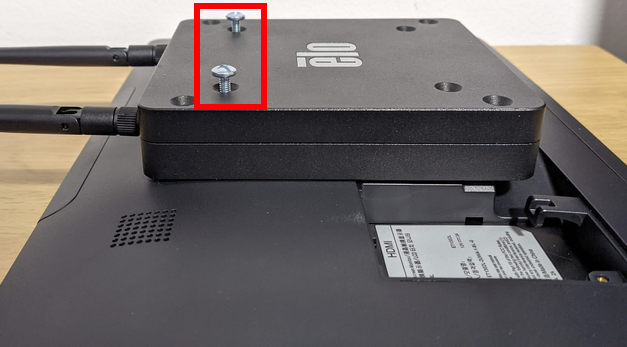

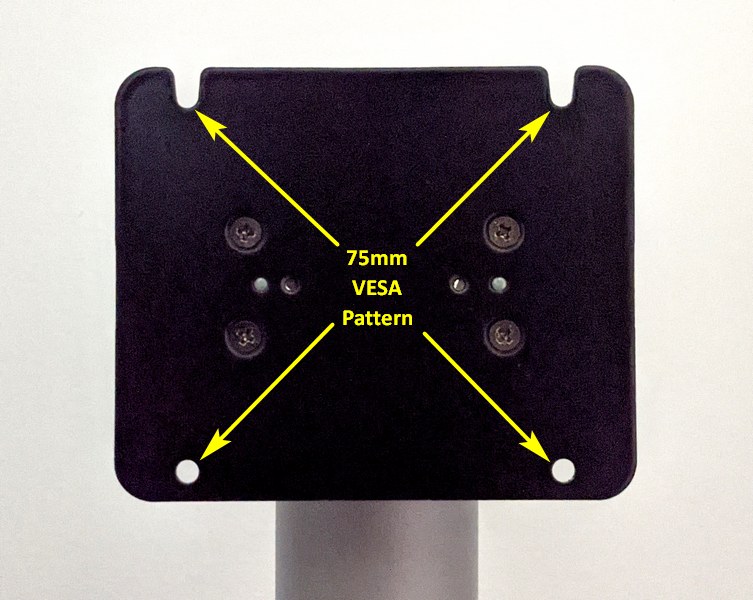

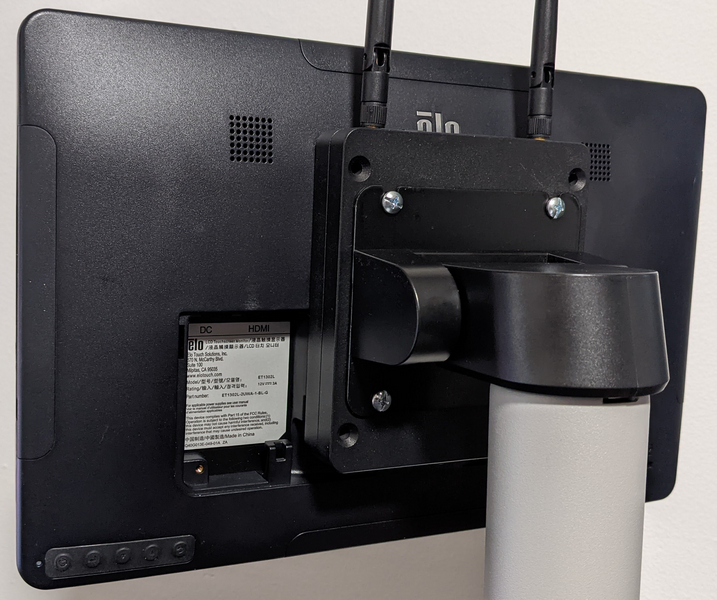

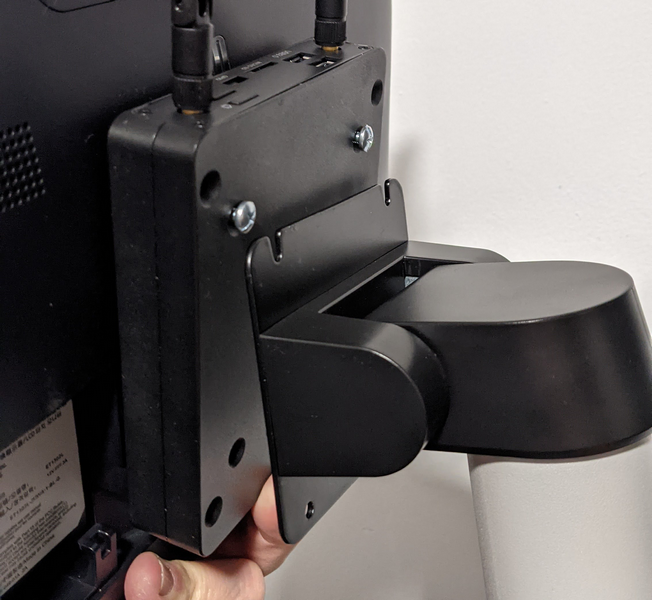

• Optional: Wenn Ihre VESA-Halterung Ausschnitte für die oberen Schrauben hat (wie in unserem Beispiel), können Sie die oberen beiden Schrauben am Backpack und Display anbringen und genügend Gewinde lassen, um in die Ausschnitte der VESA-Halterung zu gelangen, siehe Fotos unten.

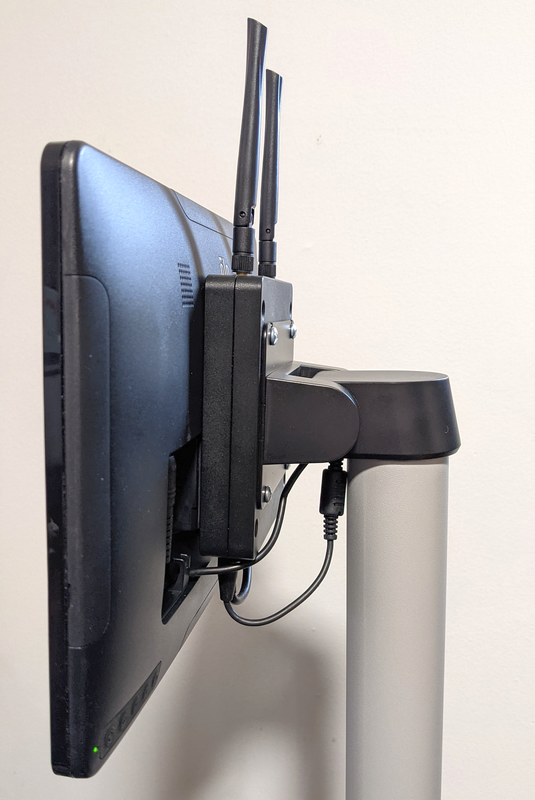

4. Führen Sie die Kabel durch die Kabelroute und stellen Sie alle Verbindungen her.

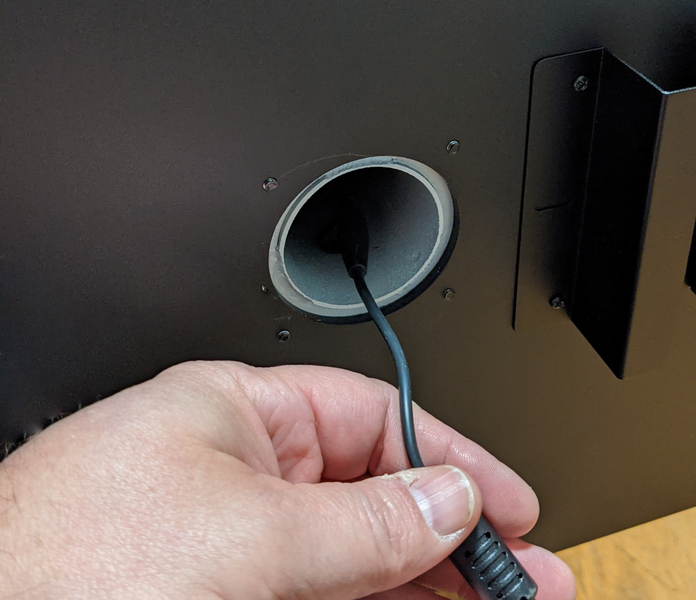

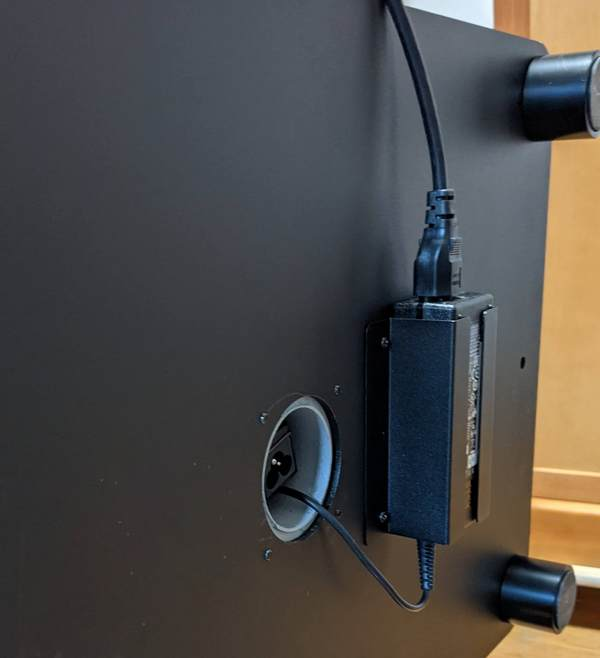

• Hinweis: Wenn Sie einen großen Bodenständer verwenden (wie in unserem Beispiel), kann es am einfachsten sein, alle benötigten Kabel vor der Montage der Geräte durch das Rohr zu führen.
