Dieser Artikel bietet Schritte zur Verwendung der NCR Imaging Suite Software mit dem EloPOS All-In-One (AIO) Touch-Computer.

Hinweise:

• Netzwerkregeln sollten UDP-Port 137 für NetBIOS-Verkehr zulassen
• Netzwerkadapter sollten NetBIOS über TCP/IP zulassen
• Netzwerkfreigabeordner (Standort zum Speichern und Bereitstellen erfasster Bilder)
• Windows-Server oder -Arbeitsstation
• Es sollte kein anderer DHCP-Dienst im Netzwerksegment existieren
• Funktioniert mit und ohne ein Netzwerk-Gateway
• Beim Hinzufügen zusätzlicher Treiber zu Boot.wim, die Datei unter 400 MB halten

Imaging Suite Download:
https://www5.ncr.com//support/support_drivers_patches_radiant.asp?Class=Hospitality/GenDrivers_display v5.4.0.4
Inhalt der Datei:

• Voraussetzungen
• PXEBOOT-WINPE
• Recovery_Update
• Hilfsprogramme
• NCR Imaging Suite Benutzerhandbuch.doc
• ReleaseNotes.txt

Anleitungen:

1. Verbinden Sie Server „PXE-Server“ und EloPOS „PXE-Client“ im selben Netzwerksegment
2. Weisen Sie dem PXE-Server eine IPv4-statische Adresse von 10.10.10.2, Subnetzmaske 255.255.255.0, Gateway 10.10.10.1, DNS 8.8.8.8, 8.8.4.4 zu
3. Erstellen Sie einen Netzwerkfreigabeordner mit der Bezeichnung „Images“
4. Gehen Sie in den Ordner \PXEBOOT-WINPE\UEFI\ und starten Sie tftpd32.exe

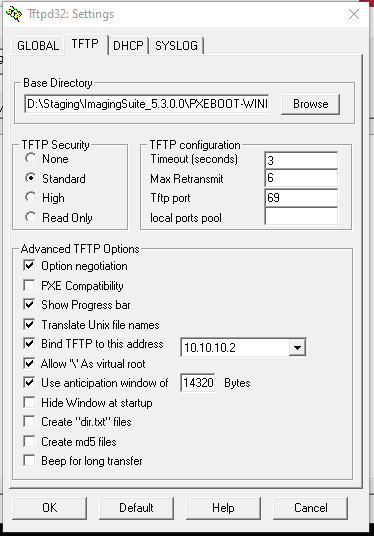

5. Konfigurieren Sie die TFTP-Registerkarte mit den unten angegebenen Einstellungen

6. Konfigurieren Sie als Nächstes die DHCP-Registerkarte mit den unten angegebenen Einstellungen

7. Wählen Sie im Hauptfenster von Tftpd32 die Serveroberfläche 10.10.10.2 aus

8. Gehen Sie in den Ordner \ImagingSuite_5.4.0.4\Utilities\ und starten Sie ImagingServer.exe

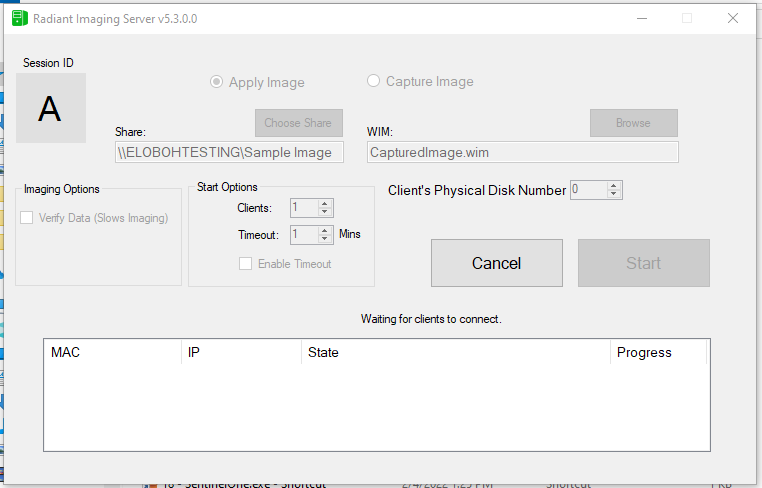

9. Wählen Sie Capture oder Apply Image. In diesem Beispiel haben wir ein erfasstes Bild bereit.
10. Klicken Sie auf Choose Share und wählen Sie den Netzwerkfreigabeordner „Images“ aus
11. Geben Sie die Anmeldeinformationen ein, die den Zugriff auf den freigegebenen Ordner zulassen
12. Klicken Sie auf Browse, um ein zuvor erfasstes Bild (.wim) auszuwählen
13. Klicken Sie auf Start

14. Aktivieren Sie beim PXE-Client PXE-Boot und UEFI-Modus in den BIOS-Einstellungen
15. Führen Sie einen IPv4-Netzwerk-Boot durch
16. Warten Sie, bis der PXE-Client eine DHCP-Adresse vom PXE-Server erhält
17. Warten Sie, bis der PXE-Client die Boot.wim-Bootdatei herunterlädt.
18. Warten Sie, bis der PXE-Client in die Pre-Boot-Umgebung eintritt und den Netzwerkadapter lädt.
19. Warten Sie, bis der PXE-Client automatisch ImageClient.exe startet
20. Wählen Sie Connect, um eine Verbindung zum NCR-Server herzustellen
21. Wenn die IP-Adresse des PXE-Servers angezeigt wird, ist der PXE-Client bereit, ein Bild zu empfangen.

Weitere Hinweise:

• Wenn boot.wim größer als 400 MB ist, stürzt EloPOS ab. Entfernen Sie unnötige Treiber, um die Dateigröße zu reduzieren. Verwenden Sie das DISM-Tool in Windows, um .wim-Dateien zu modifizieren und zu bereinigen.
• ImagingServer.exe verwendet den NetBIOS-Dienst zur Kommunikation mit ImageClient.exe
