Spanned Display Mode im Elo Windows Touch-Treiber – Treiber- und FW-Dokumentation

So aktivieren Sie den Spanned Display Mode im Elo Windows-Treiber

Die folgenden Anweisungen erklären, wie Sie den Spanned Video-Modus mit dem Elo – jetzt Teil des Zebra Technologies Multi-Touch-Treibers für Windows – konfigurieren und kalibrieren.

Hinweis: Die Option Spanned Display Mode befindet sich im Tab Common Settings des Windows-Treibers. Diese Option ist nur verfügbar, wenn das Betriebssystem eine einzelne „spanned“ Monitor-Konfiguration erkennt. Wenn das System nicht im Spanned-Modus konfiguriert ist, erscheint diese Einstellung ausgegraut.

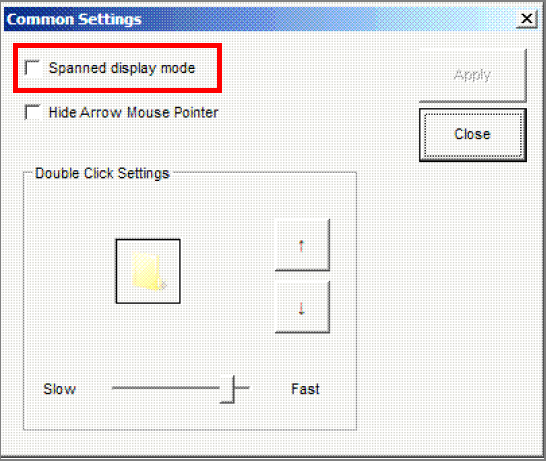

Spanned display mode setting in Common Settings

Aktivieren und Kalibrieren des Spanned Mode

Voraussetzung: Um Ihre Monitore in einer Spanned-Konfiguration erfolgreich zu kalibrieren, müssen alle physischen Monitore exakt in der gleichen Ausrichtung konfiguriert sein.
  1. Wählen Sie im Treibereinstellungsfenster das Kontrollkästchen Spanned Display Mode aus.
  2. Klicken Sie auf der Hauptseite EloConfig auf die Schaltfläche Calibrate Touch Screens. Ein Konfigurationsfenster wird angezeigt.
  3. Geben Sie die Anzahl der Reihen, Spalten und die Monitororientierung für Ihre spezifische Spanned-Konfiguration ein.

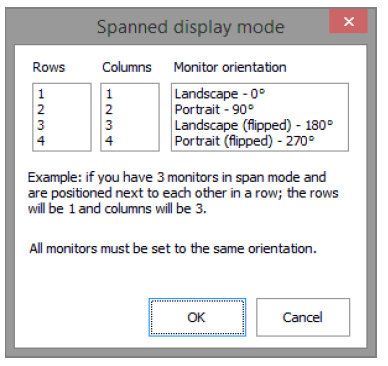

    Spanned configuration window
  4. Klicken Sie auf OK und führen Sie die Kalibrierung für jeden unterstützten Touch-Monitor in der Einrichtung durch.

Erzwingen der 3-Punkt-Kalibrierung

Um Touch-Monitore im Video-Spannmodus korrekt zu kalibrieren, müssen Sie die Konfigurationsdatei EloOptions.ini ändern, um eine 3-Punkt-Treiberkalibrierung zu erzwingen. Dies ruft den korrekten Kalibrierungsprozess für alle angeschlossenen Monitore auf.

  • Öffnen Sie die Datei EloOptions.ini und stellen Sie sicher, dass folgende Werte gesetzt sind:
    [Calibration]
    DriverCalibration = 1

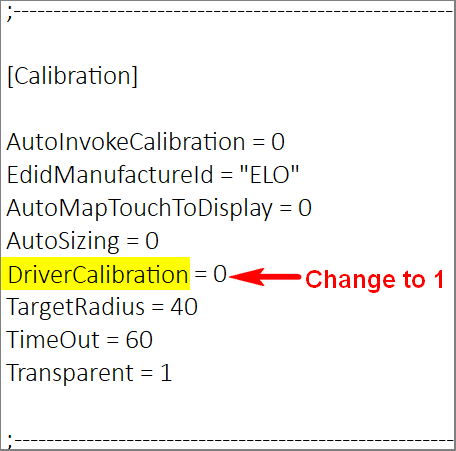

EloOptions.ini file modifications

Anwenden der Konfiguration

  • Vor der Treiberinstallation: Öffnen Sie die Datei EloOptions.ini aus Ihrem entpackten Treiberordner, ändern Sie DriverCalibration auf 1, installieren Sie den Treiber und führen Sie anschließend die Kalibrierung durch.
  • Nach der Treiberinstallation: Navigieren Sie zum installierten Treiberverzeichnis, öffnen Sie EloOptions.ini, ändern Sie DriverCalibration auf 1, speichern Sie die Datei und kalibrieren Sie die Bildschirme erneut.
Wichtiger Hinweis: Wenn Sie die Datei nach der Installation ändern, müssen Sie Ihren Texteditor (z. B. Notepad) mit Administratorrechten öffnen, um die Änderungen an der Datei EloOptions.ini speichern zu können.

Verwandter Artikel: Spanned Display Mode funktioniert nicht mit ForceMouse Mode
