Dieser Artikel enthält Informationen und Zeichnungen für Elo P/N: E160104, Tischständer für 1002L und 10i

Informationen und Zeichnungen für Elo P/N: E160104, Tischständer für 1002L und 10i

Teilenummer: E160104: ELO-STAND-10.1IN-GY-R
Teilebeschreibung: Tischständer für 1002L und 10i

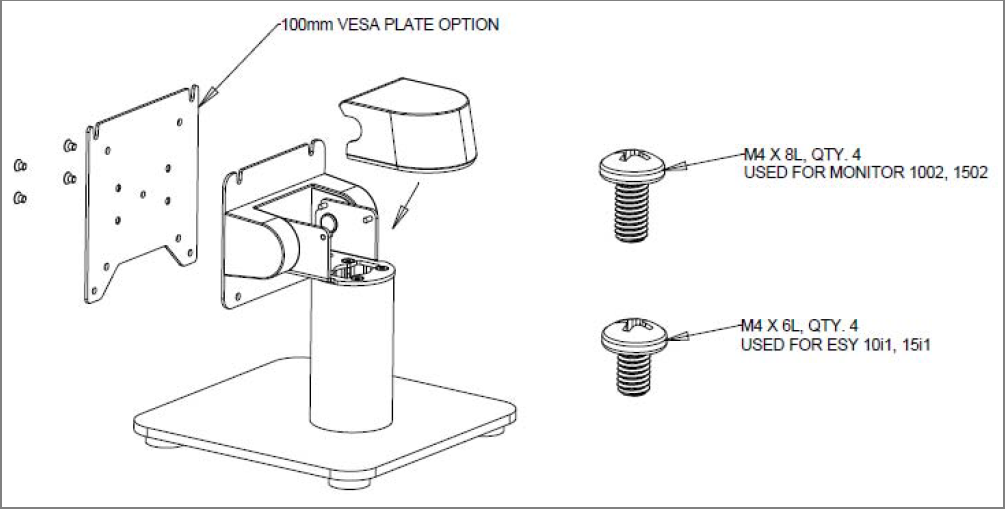

Folgende Komponenten sind im Kit enthalten:

• 1x 100mm VESA-Platte Tischständer.
• 4x M4 X 6L Philips Linsenkopf, Schwarz
• 1x Trockenmittel
• 4x M4 X 8L Philips Linsenkopf, Schwarz in separater Tüte im Kit
• 1x Montageanleitung Flyer

Neigungswinkel des Ständers: -10° / +90° ± 2°
Gewicht (unverpackt) = 4,5 lbs (2,04117 kg)

Zeichnungen

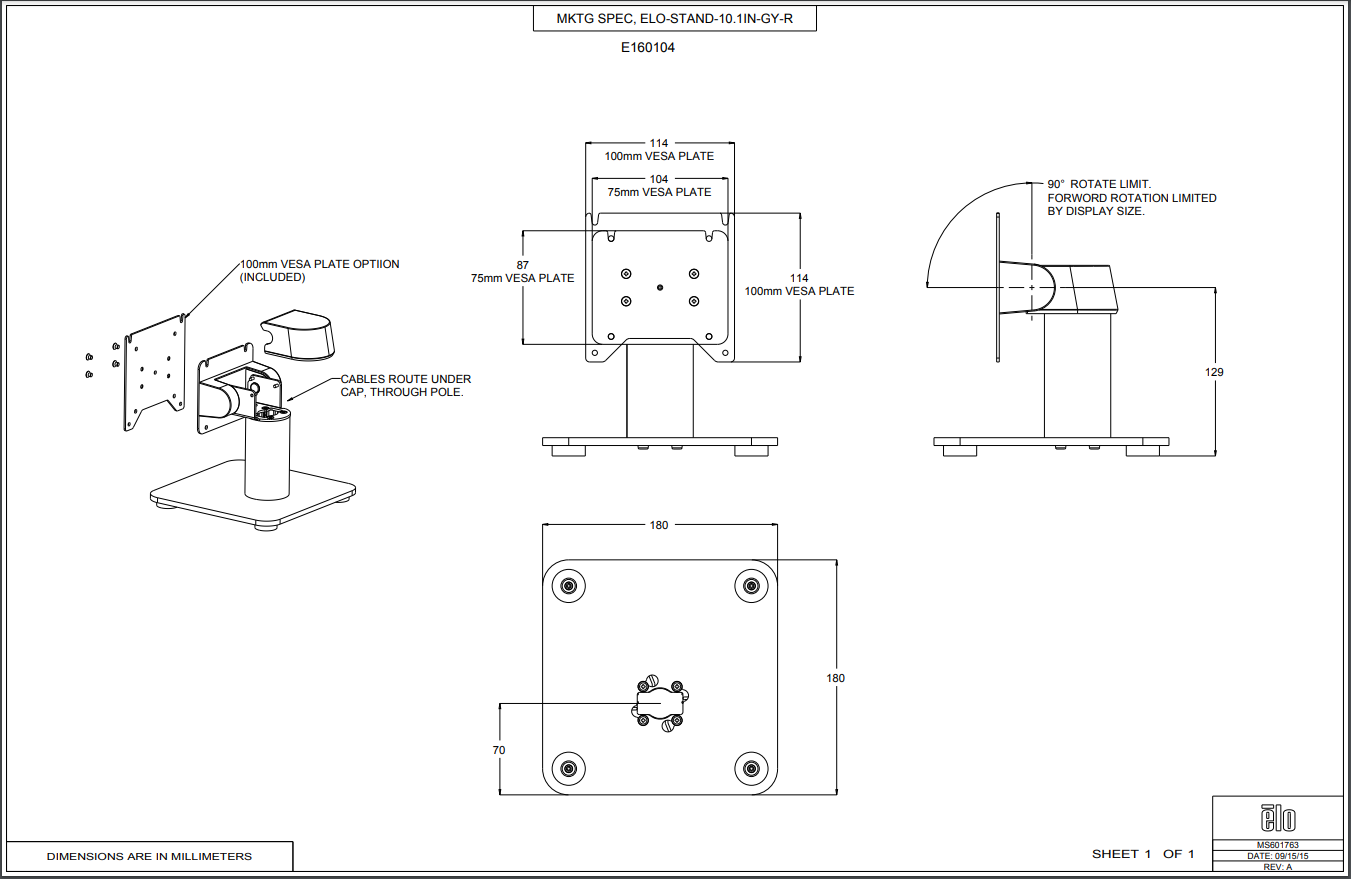

• 2-D Maßzeichnung (.pdf Format)
• 3-D CAD (.stp Format)

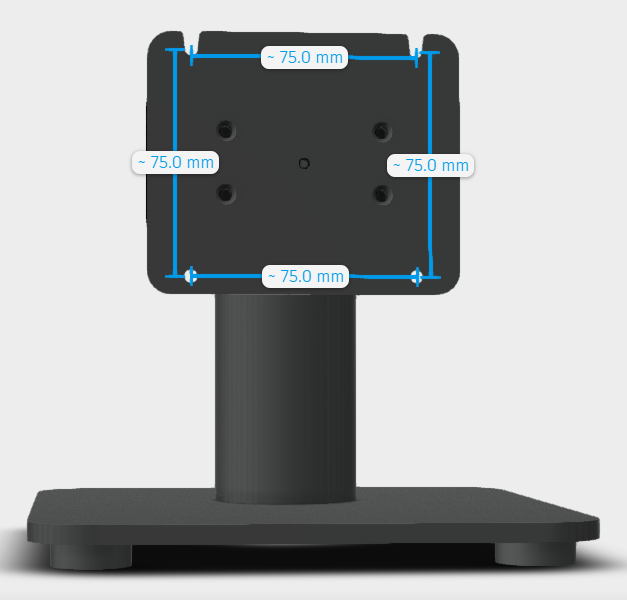

VESA Montage-Muster = 75mm (sofern nicht die 100mm VESA-Plattenoption hinzugefügt wird)

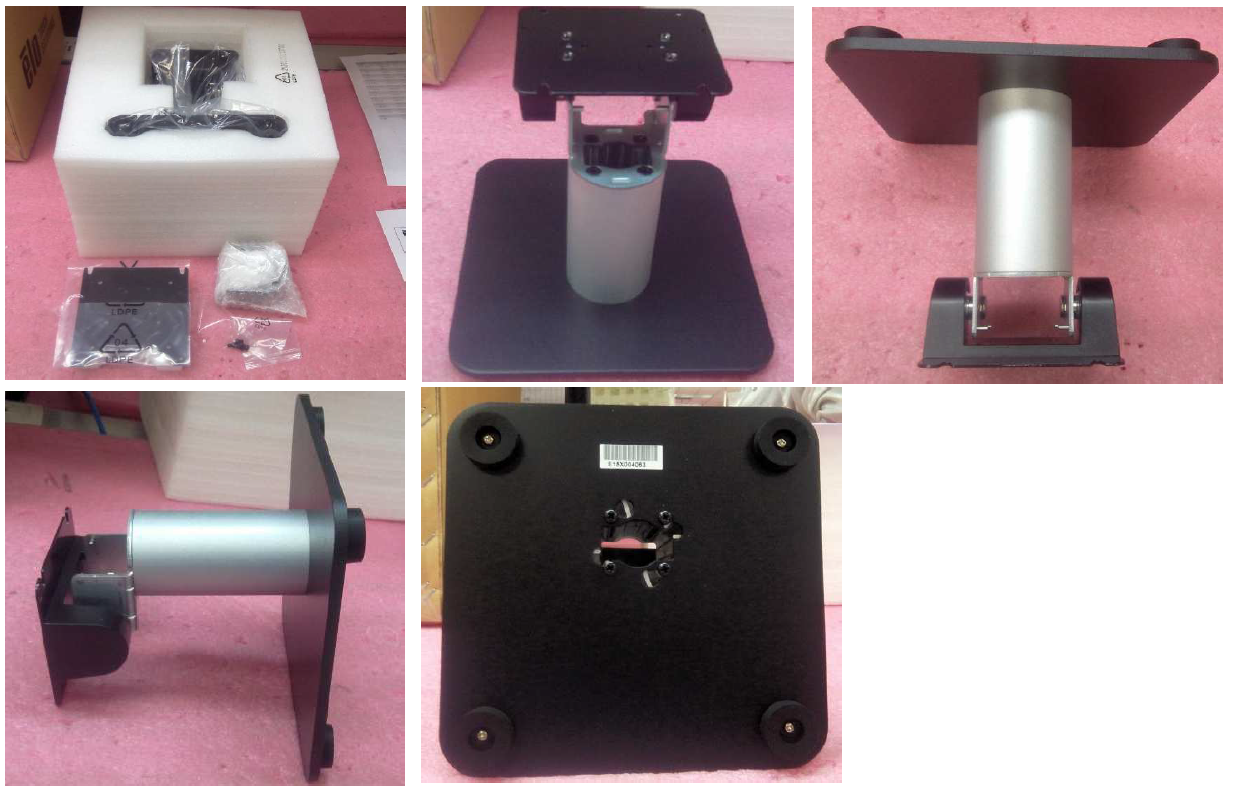

Fotos
