Dieser Artikel erklärt, wie man das BIOS auf X-Series Rev. A Geräten mit dem H81 BIOS aktualisiert
Die folgenden Schritte beschreiben, wie man das BIOS auf einem Elo X-Series Rev. A Gerät mit dem H81 BIOS flashen kann.
1. Erstellen Sie einen bootfähigen USB-Stick
a. Der USB-Stick sollte mindestens 512 MB oder größer sein
b. Laden Sie das neueste Rufus-Programm hier herunter: https://rufus.ie/
c. Dieses Verfahren verwendet Rufus Version 3.11

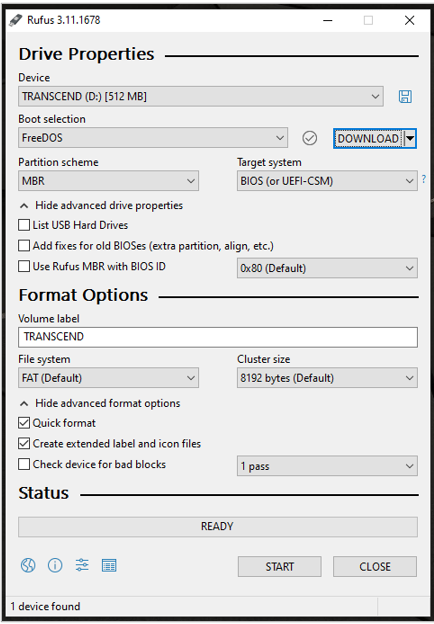

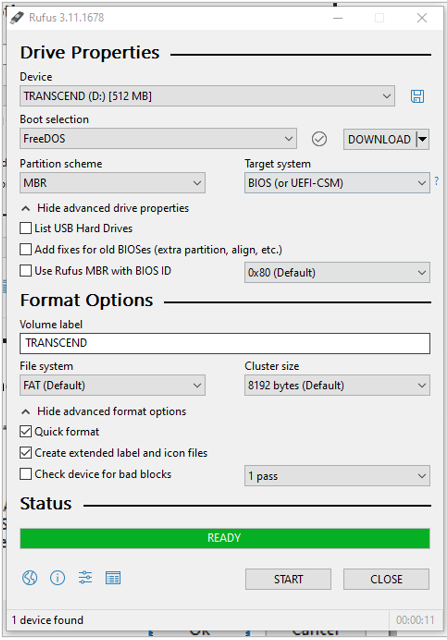

d. Starten Sie Rufus und erstellen Sie den bootfähigen USB-Stick.
ii. Wählen Sie DOWNLOAD im Dropdown-Menü
iii. Lassen Sie das Partitionsschema auf MBR
iv. Das Zielsystem sollte BIOS (oder UEFI-CSM) sein
v. Das Dateisystem sollte FAT (Standard) sein
vi. Wählen Sie Schnellformatierung
vii. Wählen Sie Erweiterte Bezeichnung und Symbol-Dateien erstellen
viii. Klicken Sie auf Start, um den bootfähigen USB-Stick zu erstellen

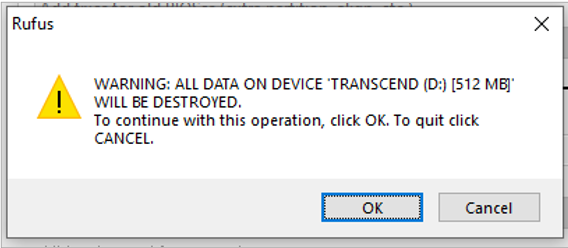

e. Wenn die Warnmeldung erscheint, wählen Sie OK, um fortzufahren
f. Nach Abschluss der Formatierung sehen Sie BEREIT in der Statusleiste. Klicken Sie auf Schließen, um das Programm zu beenden.

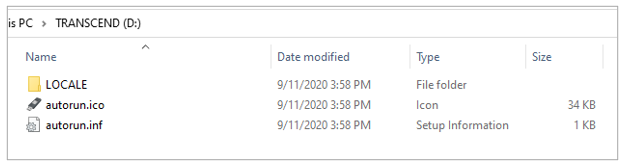

g. Öffnen Sie mit dem Windows-Dateiexplorer den USB-Stick; er sollte wie unten aussehen:
h. Laden Sie die korrekte BIOS-Firmware-Datei für Ihr Elo-Produkt von der Elo-Website herunter. Dieses Verfahren wird an einem ESY15X3-2UWA-1-MT-ZB-4G-3H-W7-64-BK demonstriert, einem 15X3 Rev. A Gerät. Die korrekte BIOS-Firmware-Datei für dieses Gerät ist SA20V130H81.zip. Verwenden Sie diese Datei nicht auf Ihrem Elo-Produkt, es sei denn, Sie haben genau dasselbe Gerät wie in dieser Demonstration.

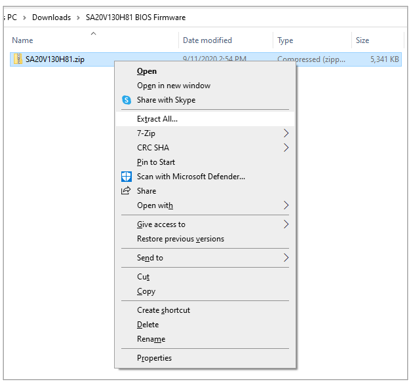

i. Entpacken Sie die Firmware-Datei, indem Sie mit der rechten Maustaste klicken und „Alle extrahieren“ wählen.

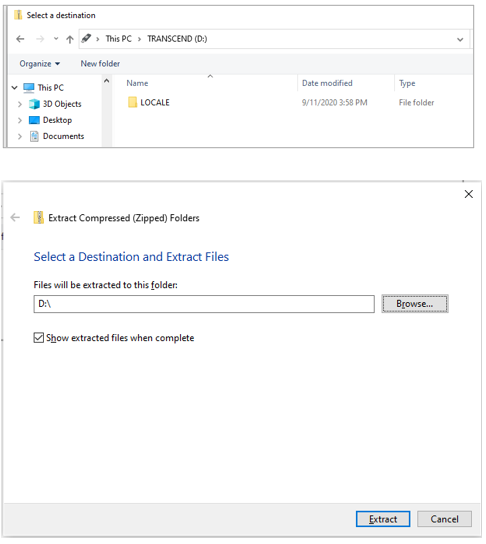

j. Extrahieren Sie die Dateien auf den neu erstellten USB-Stick.

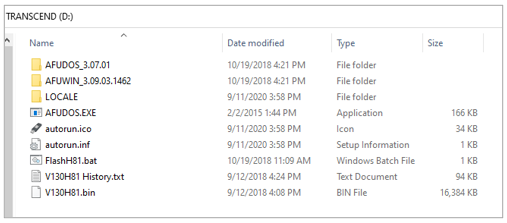

ii. Nachfolgend ein Beispiel für den Inhalt des USB-Sticks, nachdem die Firmware-Dateien extrahiert wurden.
2. Stecken Sie den USB-Stick in einen USB-Anschluss des Elo AIO-Computers.
3. Verbinden Sie eine physische Tastatur mit dem Elo AIO-Computer und starten Sie den Computer.

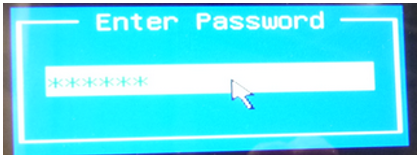

4. Drücken Sie während des Startvorgangs Strg + F2 auf der Tastatur, um das Admin BIOS zu öffnen – wenn Sie zur Eingabe eines Passworts aufgefordert werden, geben Sie ein: eloelo

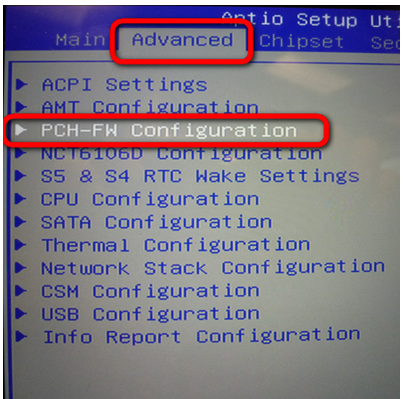

5. Gehen Sie zum Advanced Tab und öffnen Sie den Bereich PCH-FW Configuration.

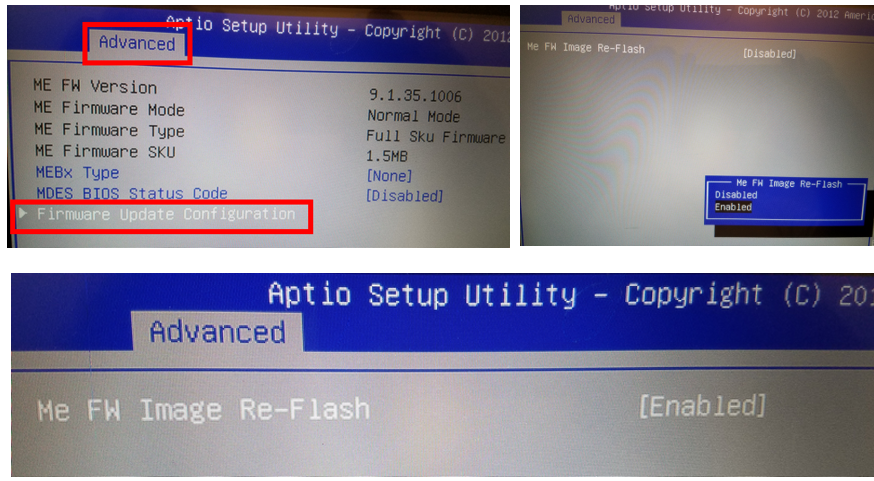

6. Betreten Sie die Firmware Update Configuration und ändern Sie Me FW Image Re-Flash auf Enabled

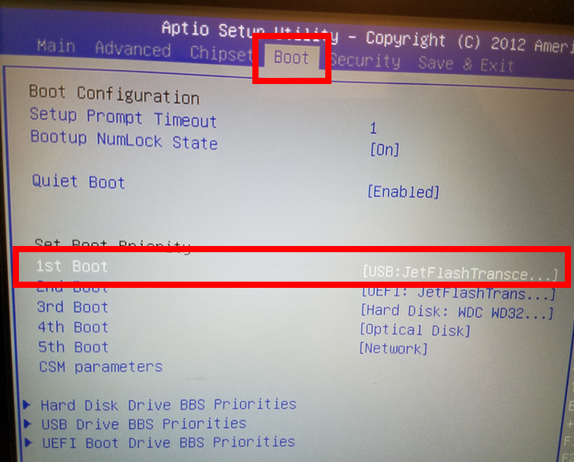

7. Wechseln Sie zum Abschnitt BOOT und setzen Sie den USB-Stick als Ihr erstes Boot-Gerät

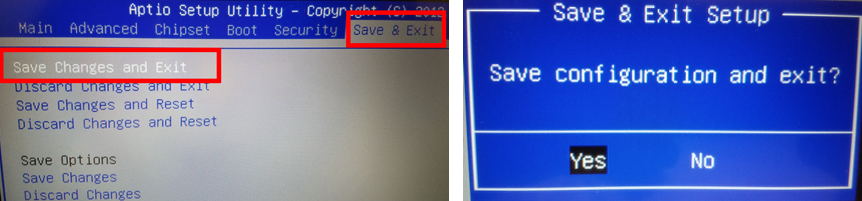

8. Gehen Sie zum Abschnitt Save & Exit und wählen Sie Save Changes and Exit

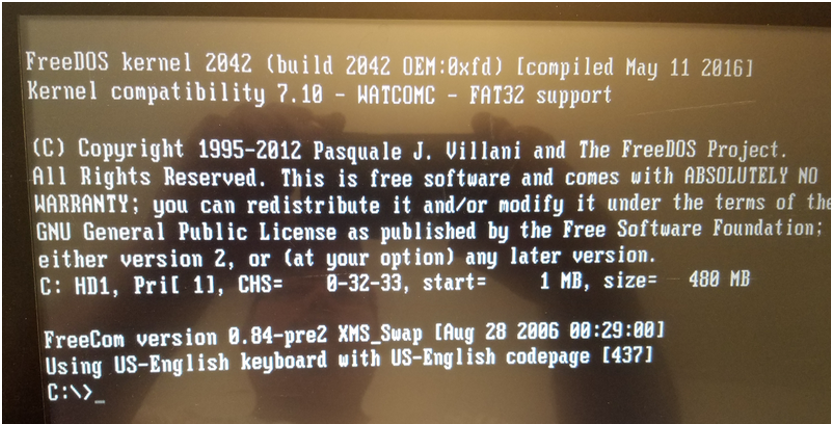

9. Der Computer sollte nun zum unten gezeigten DOS-Bildschirm starten.

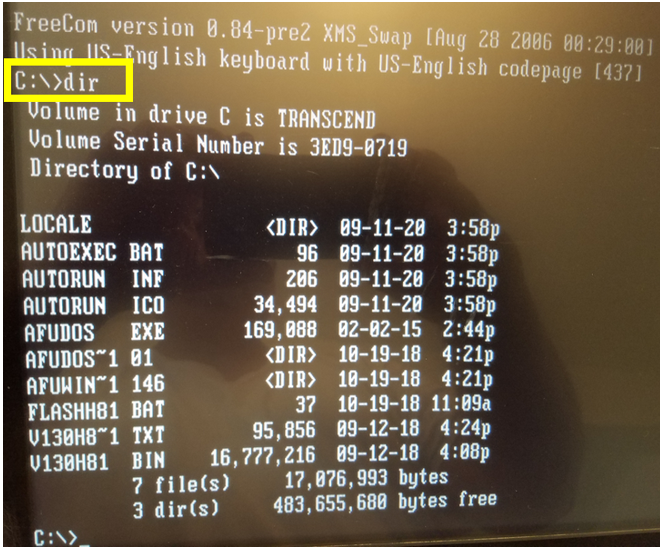

10. Geben Sie am C:\-Prompt dir ein, um alle Dateien im Verzeichnis anzuzeigen.

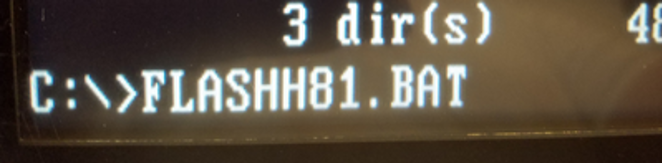

11. Geben Sie am C:\-Prompt FLASHH81.BAT ein (Ihre .bat-Datei kann je nach Produkt unterschiedlich sein. Geben Sie einfach die Datei mit der Endung BAT ein, die angezeigt wird).

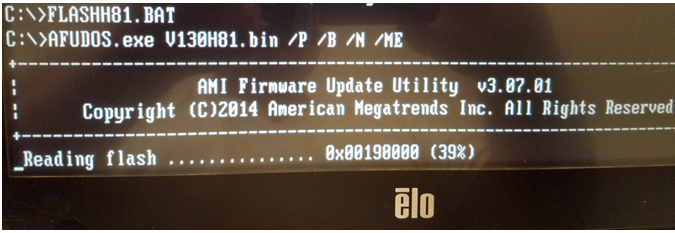

12. Das BIOS-Firmware-Update wird nun gestartet. Bitte haben Sie Geduld, das Update sollte nur wenige Minuten dauern. UNTERBRECHEN SIE DAS UPDATE NICHT, DA ANDERNFALLS SCHÄDEN AM COMPUTER ENTSTEHEN KÖNNEN!!!

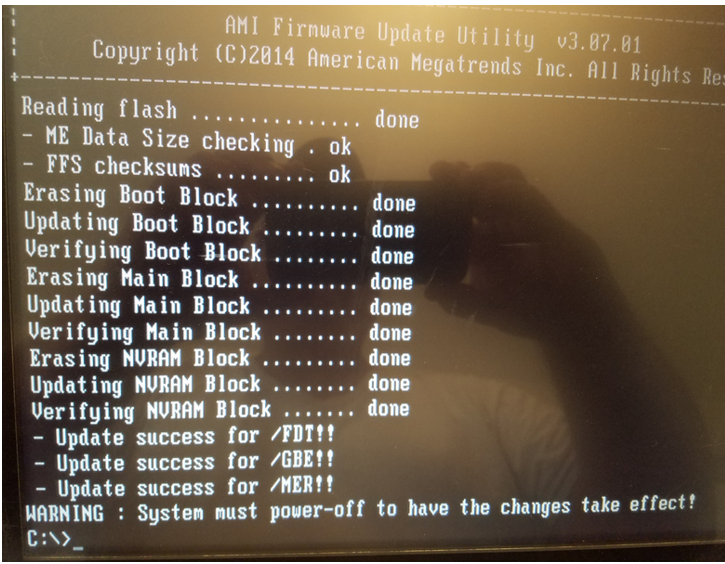

13. Nach Abschluss des Updates sehen Sie die WARNUNG: System muss ausgeschaltet werden, damit die Änderungen wirksam werden!
b. Trennen Sie das Netzkabel für 20 Sekunden, dann verbinden Sie die Stromversorgung wieder und starten Sie den Computer.

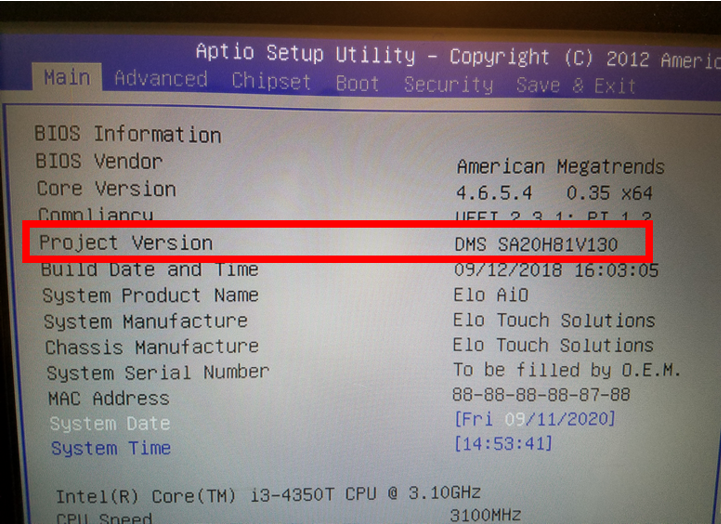

c. Das BIOS-Firmware-Update ist nun abgeschlossen. Sie können das BIOS aufrufen und die neue Project Version Nummer sehen.
