Dieser Artikel bietet Informationen zur Montage und Einrichtung des Elo Conference Kits

Elo Conference Kit Hardware Schnellinstallationsanleitung

Was ist enthalten

• Konferenzkamera
• i5 Windows 10 Computer-Modul mit Anwendungen
• 2x Aktive Stylus 2x Passive Stylus
• Stylus-Tray Lizenzkarten
• Elo Hub

Weitere Zubehörteile
Computer-Modul - 4x M6x50 Schrauben, 4x M8x50 Schrauben, 4x Abstandshalter | Stylus-Tray - 2x Daumenschrauben | Konferenzkamera - 2x Daumenschrauben | Elo Hub - Referenzhandbuch, Empfängerplatine mit 4x Schrauben, 2x Docking-Tray-Abdeckungen mit 3x Schrauben, 5 Meter CAT6-Kabel, 1x HDMI-Kabel, 1x USB-C-Kabel & Typ-C-zu-A-Adapter, 2x Kabelsicherungshalter mit 2x Schrauben

Was benötigt wird
Kompatibles Elo-Display, Wandhalterung oder Ständer mit 600x600 oder 400x400 VESA, kurzer Philips-Schraubendreher

Hardwareinstallationsschritte
Hinweis: Lesen Sie die gesamte Anleitung, bevor Sie mit der Installation beginnen, um den Montageort, die Kabelverlegung und den Standort des Hubs zu planen. Elo gibt Empfehlungen, wie Sie die Montage des Displays, die Kabelverlegung, die Position der Kamera und die Anordnung des Konferenztisches im Elo Collaboration Solution Guide, der online unter www.elotouch.com verfügbar ist, planen können.
Scannen Sie den QR-Code, um die Website anzuzeigen:



1. Installieren Sie das Elo Computer-Modul (ECM)

A. Verpacken Sie das Display und legen Sie es vorsichtig mit der Vorderseite nach unten auf den Tisch. (Heber das Display nicht an den Lautsprechern an oder lege das Display nicht auf die Lautsprecher.)

B. Schrauben Sie die Docking-Tray-Abdeckung (ECM) an der Rückseite des Displays ab und entfernen Sie sie.


C. Nehmen Sie das ECM aus der Huddle-Kit-Box heraus. (Stellen Sie sicher, dass Sie die beiden enthaltenen Lizenzkarten aufbewahren.)

D. Setzen Sie das ECM über die Führungen auf der Rückseite des Displays und schieben Sie das ECM nach hinten, um den Anschluss zu verbinden.



E. Ziehen Sie die Sicherungsschraube an der Vorderseite des ECM fest.



2. Installieren Sie die Elo Hub-Empfängerplatine

A. Entfernen Sie die drei Schrauben von der Abdeckung der leeren Empfängerplatine auf der Rückseite des Displays und entsorgen Sie die Abdeckung.



B. Nehmen Sie die Empfängerplatine, neue 5553 und 6553 Empfängerplatinenabdeckungen und Schrauben aus der Konferenzkit-Box.

C. Wählen Sie eine neue Abdeckung der Empfängerplatine für entweder das Display 5553L oder 6553L aus und montieren Sie die Empfängerplatine mit den bereitgestellten Schrauben daran. Verwenden Sie die Abdeckung mit der Bezeichnung „55“ für die 5553L und die mit „65“ für die 6553L.



D. Schließen Sie die Empfängerplatine (mit befestigter Abdeckung) an den Docking-Anschluss des Displays an. Sichern Sie die Abdeckung der Empfängerplatine mit den drei Schrauben.



3. Installieren Sie die Konferenzkamera

A. Nehmen Sie die Konferenzkamera aus der Konferenzkit-Box.

B. Wählen Sie einen Montageort – oben, unten oder an einer der Seiten. HINWEIS: Wenn Sie die Kamera an der Unterseite des Displays montieren, montieren Sie die Kamera nach der Wandmontage. Beachten Sie auch, dass das Stylus-Tray in dieser Konfiguration nicht verwendet werden kann.

C. Entfernen Sie die Abdeckung des Elo Edge Connect™-Ports vom gewählten Standort.



D. Schließen Sie die Konferenzkamera an den Elo Edge Connect-Port an. Stellen Sie sicher, dass der USB-Anschluss an der Kamera mit dem Anschluss am IDS-Display übereinstimmt.



E. Sichern Sie die Kamera am Display, indem Sie die langen Daumenschrauben auf beiden Seiten anziehen.

F. Schließen Sie das 2,5 mm Barrel-Jack-Kabel zwischen der Kamera und dem nächstgelegenen Anschluss mit der Bezeichnung „KAMERA“ auf der Rückseite des IDS-Displays an.



G. Stellen Sie sicher, dass der Bildsensor so ausgerichtet ist, dass der Pfeil nach oben zeigt, indem Sie ihn nach rechts oder links drehen, wie erforderlich. (Bei der Untermontage muss der Pfeil nach unten zeigen)



4. Installieren Sie das Stylus Tray

A. Nehmen Sie das Stylus-Tray aus der Huddle-Kit-Box.



B. Entfernen Sie die Abdeckung des unteren Elo Edge Connect™-Ports.

C. Sichern Sie das Stylus-Tray am Display, indem Sie die Daumenschrauben des Stylus-Trays auf beiden Seiten der Halterung einsetzen und festziehen.

D. Legen Sie den Stylus zur Verwendung in das Tray. (Verwenden Sie einen aktiven Stylus für PCAP-Displays und einen passiven Stylus für IR-Displays.)

5. Montieren Sie das interaktive Display

A. Montieren Sie das Display an der Wand mit der Elo Low-Profile-Wandhalterung oder einer Drittanbieter-Wandhalterung gemäß den mit der Halterung bereitgestellten Anweisungen. (Einige Drittanbieter-Montagesysteme erfordern möglicherweise 15 mm Abstandshalter und längere Montageschrauben (M6x50mm oder M8x50mm), die im Huddle-Kit enthalten sind, um Störungen mit dem ECM zu vermeiden.)



6. Installieren Sie den Elo Hub™

A. Nehmen Sie den Konferenzhub und das Zubehör aus dem Konferenzkit heraus. HINWEIS: Ein einzelnes CAT6-Kabel wird für die direkte Hub-Verbindung zum Display bereitgestellt. Zusätzliche CAT6-Verkabelungshardware kann nach Bedarf hinzugefügt werden (siehe Benutzerhandbuch des Elo Hub für Beispiele). Die Gesamtlänge der Kabelverlegung sollte 35 Meter nicht überschreiten.

B. Schließen Sie eine Seite des CAT6-Kabels an die Elo Hub-Empfängerplatine am Display an.

C. Verlegen Sie das CAT6-Kabel zum auf dem Tisch platzierten Elo Hub und schließen Sie es an.

D. Schließen Sie die bereitgestellten HDMI- und USB-C-Kabel an den Elo Hub an und befestigen Sie die Sicherungsrahmen mit Schrauben, um die Kabel am Elo Hub zu sichern. Die Kabel werden für die Geräteverbindung verwendet.



7. Schließen Sie die Kabel an und schalten Sie das System ein

A. Schließen Sie ein Ethernet-Kabel an das ECM für das Internet an (empfohlen). Für eine drahtlose Verbindung installieren Sie WiFi-Antennen am ECM.



B. Schließen Sie das AC-Stromkabel an, das sich in der Zubehörbox des Elo-Displays befindet.



C. Öffnen Sie die Seitenabdeckung des Displays und schalten Sie das System ein.




Elo Conference Kit Software Schnellinstallationsanleitung

1. Richten Sie das Display und das ECM ein

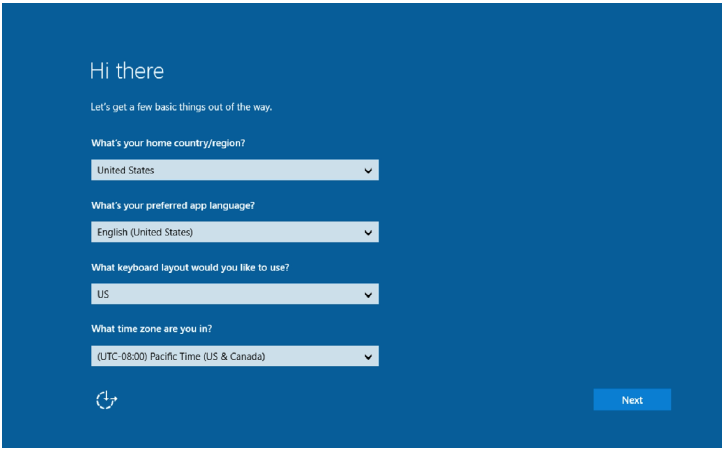

A. Befolgen Sie die Anweisungen auf dem Bildschirm, um die OSD-Sprache sowie die Uhrzeit / Zeitzone einzustellen.

B. Befolgen Sie die Anweisungen von Windows auf dem Bildschirm, um die Windows-Einrichtung abzuschließen. Dies kann mit der
Bildschirm-Touch-Tastatur oder mit einer über den USB-Anschluss an der Seite des Displays angeschlossenen USB-Tastatur/Maus erfolgen.

Hinweis: Der Computer muss mit dem Internet verbunden sein, um die Software zu registrieren.



2. Installieren Sie die Besprechungssoftware
Zum Beispiel: Microsoft Teams installieren

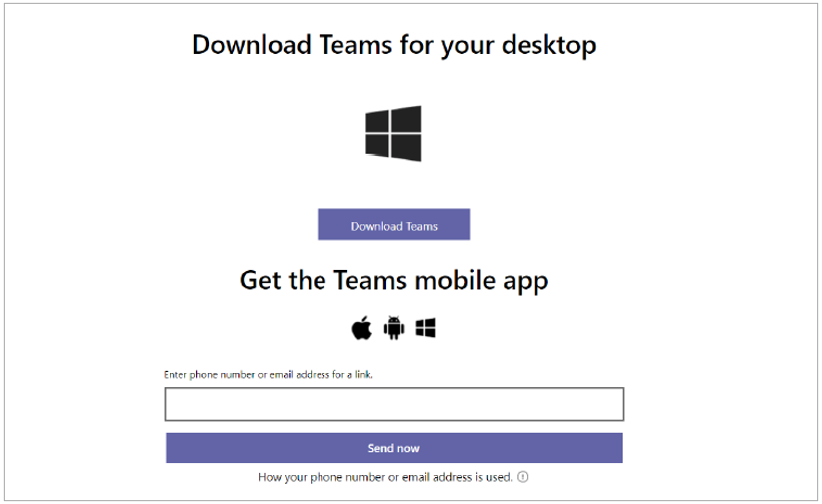

A. Öffnen Sie einen Browser und gehen Sie zu https://teams.microsoft.com/downloads

B. Laden Sie die Teams-Installationsanwendung herunter und öffnen Sie sie.

C. Befolgen Sie die Anweisungen zur Installation von Microsoft Teams.

D. Wenn Sie eine andere Webkonferenzanwendung wie Zoom oder Cisco Webex installieren, laden Sie
die Anwendung herunter und befolgen Sie die Anweisungen zur Installation dieser Anwendung.

E. Bestimmen Sie die Elo-Hardware als Ihre Quellen:
i. Lautsprecher = Echo absagender Lautsprecher
ii. Mikrofon = Elo Hub Lautsprecher
iii. Kamera = Elo Konferenzkamera

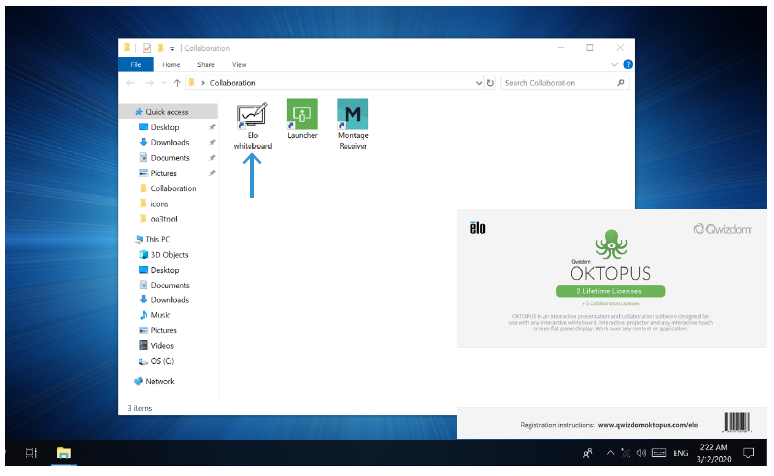

3. Registrieren Sie die Qwizdom Oktopus Lizenz (Whiteboard-Software)

A. Öffnen Sie die Elo Whiteboard-Anwendung im Ordner „Zusammenarbeit“ auf dem Desktop.

B. Befolgen Sie die Anweisungen auf dem Bildschirm.

C. Verwenden Sie die Lizenzkarte, die Sie aus der Huddle-Kit-Box aufbewahrt haben.

D. Das Oktopus Benutzerhandbuch finden Sie unter https://qwizdomoktopus.com/user-guide

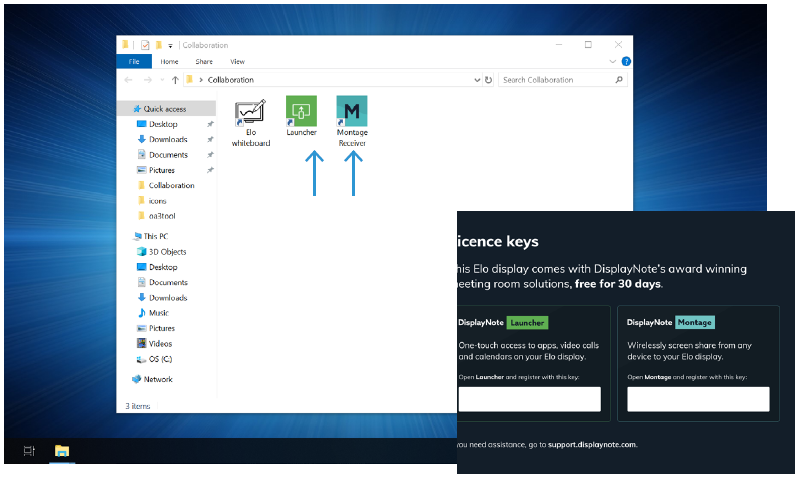

4. Registrieren Sie die DisplayNote Montage- und Launcher-Lizenzen
(Kabellose Präsentation und Besprechungsanwendungsorganisator)

A. Öffnen Sie die DisplayNote-Anwendungen im Ordner „Zusammenarbeit“ auf dem Desktop.

B. Befolgen Sie die Anweisungen auf dem Bildschirm.

C. Verwenden Sie die Lizenzkarte, die Sie aus der Huddle-Kit-Box aufbewahrt haben.

D. Richten Sie den Launcher ein, um die gewünschten Anwendungen einzuschließen, mit Anweisungen unter
https://www.displaynote.com/solutions/launcher

E. Informationen zur Montage finden Sie unter
https://www.displaynote.com/solutions/montage

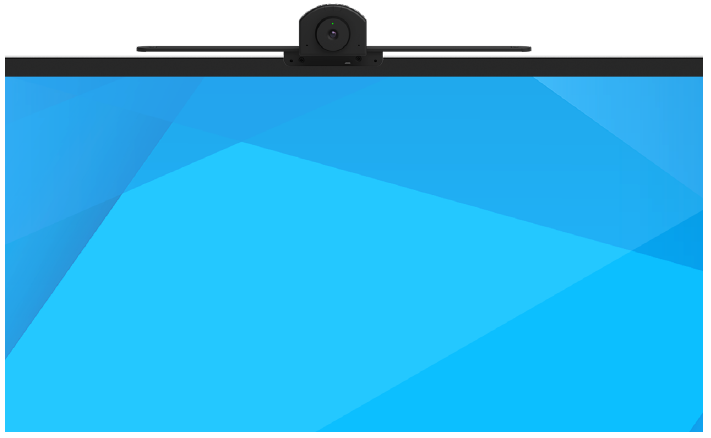

5. Beenden Sie die Einrichtung der Konferenzkamera

A. Starten Sie Ihre Besprechungssoftware und aktivieren Sie die Kamera in der Besprechungssoftware.

B. Die grüne Aktivitätsanzeige leuchtet auf, wann immer die Webcam verwendet wird.

C. Wenn die Kamera oben oder unten montiert ist, schieben Sie die Kamera nach links/rechts und neigen Sie sie nach Bedarf für den gewünschten Betrachtungsbereich.

D. Wenn die Kamera seitlich montiert ist, schieben Sie die Kamera nach oben/unten und neigen Sie sie, um sie nach Bedarf zu zentrieren.

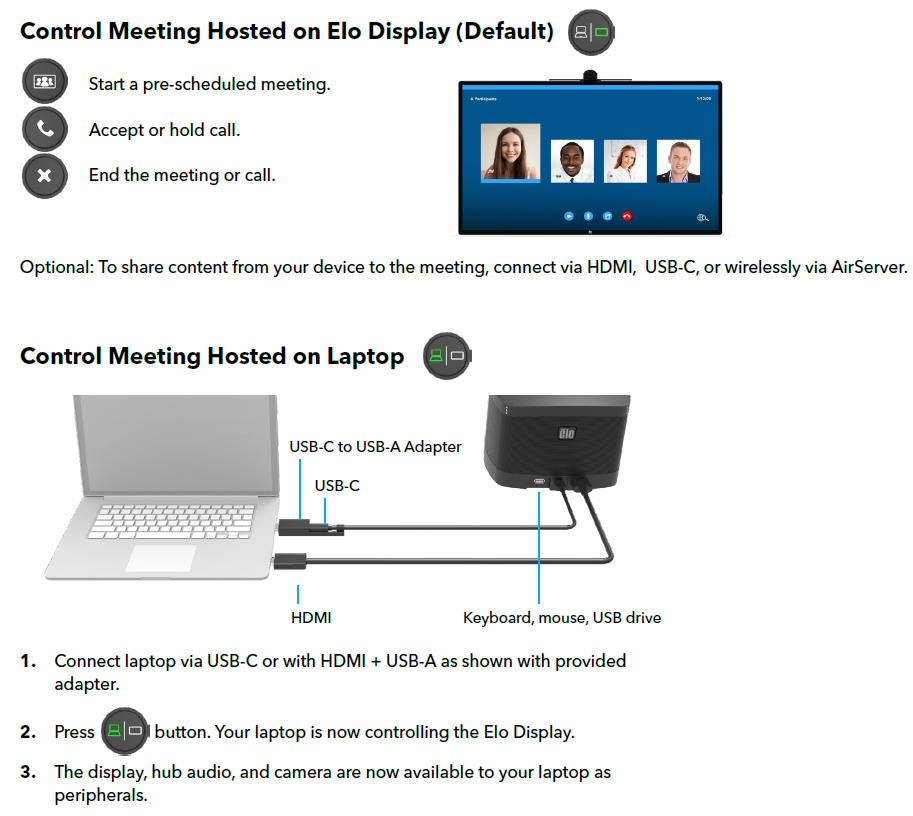

6. Elo Hub Einrichtung

A. Stellen Sie sicher, dass Ihre Besprechungssoftware geöffnet ist, um die volle Funktionalität des Elo Hub zu ermöglichen.

B. Verwenden Sie die Tasten auf der Oberseite des Elo Hub, um die Besprechung zu starten, zu stoppen und stummzuschalten.



Laden Sie eine .pdf-Version des oben genannten QIG HIER herunter
