Dieser Artikel beschreibt, dass der Elo Backpack direkt an der Rückseite jedes 03-Series und 53-Series IDS Monitors montiert werden kann

Dies können Sie tun, indem Sie die ECM-Abdeckung vom Monitor entfernen und den Backpack an den verfügbaren 100 x 100 gewindegeschnittenen VESA-Montagelöchern sichern. Dies ermöglicht es, den Monitor bündig an einer Wand mit einem Elo Wandmontageset zu montieren. Weitere Details finden Sie unten.

Hardware
1. Elo 03-Series oder 53-Series IDS Monitor (3203L, 4303L, 5053L, 5503L, 5553L, 6553L)
2. Elo Backpack: https://www.elotouch.com/accessories-elo-backpack-3-0.html

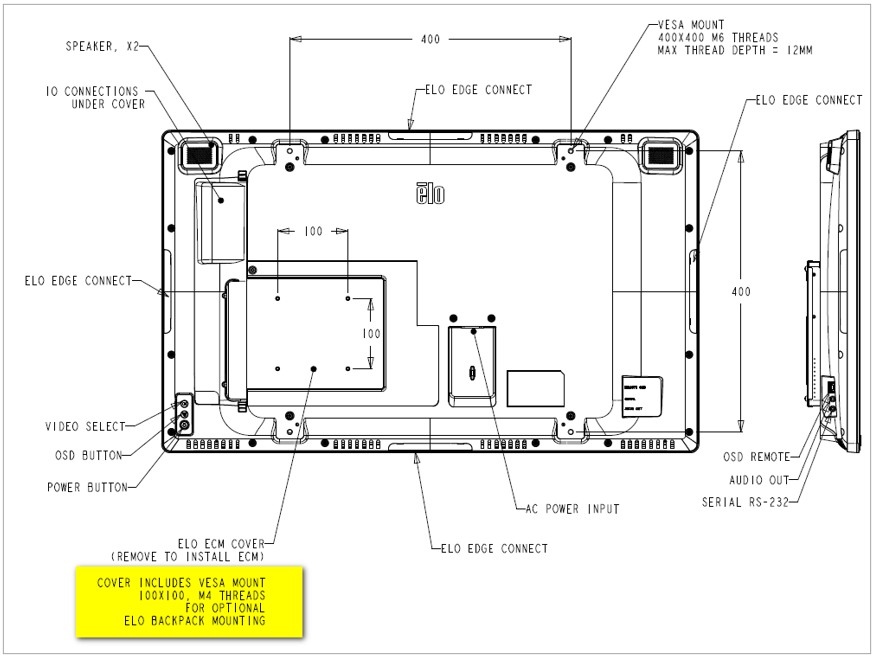

Siehe unten für den Montageort des Backpacks mit dem 100mm x 100mm VESA-Flachprofil-Montagesatz.

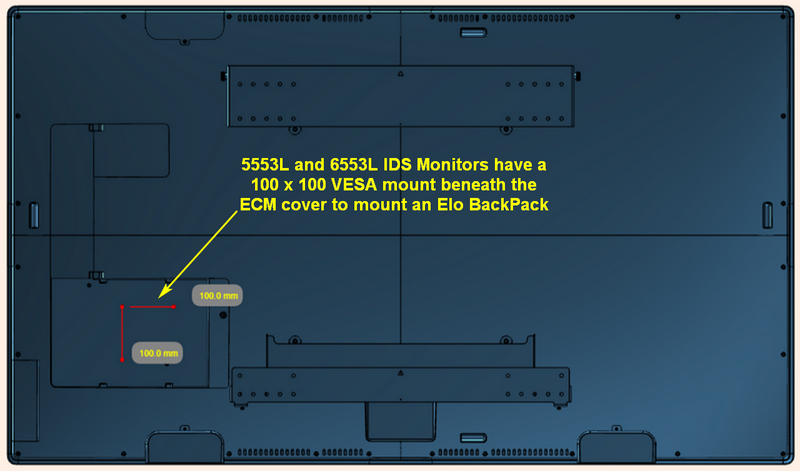

Die folgende Zeichnung zeigt die 100 x 100 gewindegeschnittene VESA-Montagestelle an 53-Series IDS Monitors

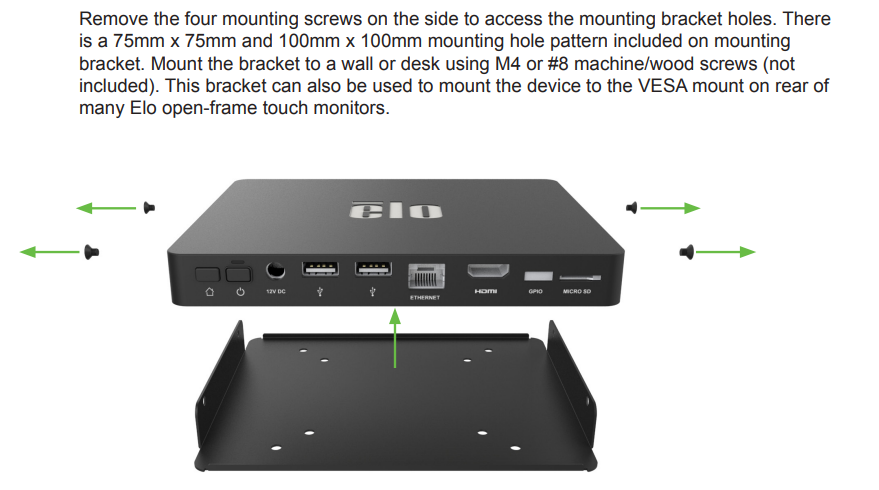

Der Elo Backpack wird mit einer vormontierten Halterung geliefert, die entfernt und am Monitor montiert werden muss.
