Dieser Artikel bietet Richtlinien und Anweisungen zum Montieren eines Elo Open Frame Monitors

Open Frame Monitore sind rahmenlose Open-Frame-Touchmonitore. Optionale Rahmenkits sind für die meisten Open Frame Monitore von Elo erhältlich.

Im Folgenden finden Sie Richtlinien zur Installation dieser Monitore mit den verschiedenen Montagemöglichkeiten.

Hintere Montage
Bitte beachten Sie die Dimensionierungsskizze für Details zum Ausschnitt; laden Sie die Zeichnung im PDF-Format aus dem Dokumentationsbereich der Open Frame Monitore herunter.

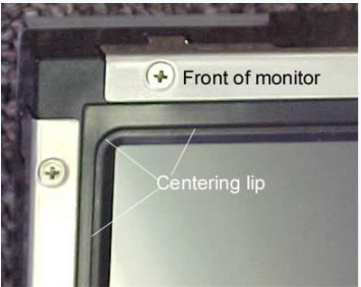

Die Basismonitore sind so konzipiert, dass sie von hinten montiert und mit geschlitzten Winkeln mit kleinen Montageklammern gesichert werden. Eine leicht erhobene Zentrierlippe ist dazu gedacht, in den Ausschnitt der Frontplatte zu passen. Beachten Sie, dass die Ecken der Zentrierlippe gerundet sind. Der Radius für jeden Monitor ist in den Ausschnittsdimensionen angegeben, die in der Dimensionierungsskizze enthalten sind.

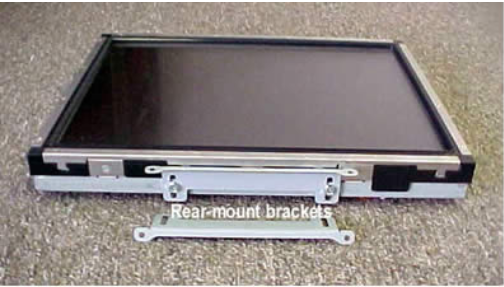

Die Montageschienen sind geschlitzt, um eine Anpassung an die Dicke der Frontplatte zu ermöglichen. Die gezeigten Halterungen sind nur für Anwendungen mit hinterer Montage gedacht. Sie können oben und unten oder an beiden Seiten des Monitors montiert werden. Die Löcher in den Halterungen werden dann an der Rückseite der Frontplatte befestigt. Bei Metall-Frontplatten sollten professionell installierte Einschraubbolzen auf der Rückseite der Platte für eine saubere Installation verwendet werden (keine sichtbaren Befestigungen). Bei Holz-Frontplatten können kurze Holzschrauben von der Rückseite installiert werden.

Vordere Montage.
Optionale vordere Montagerahmen sind verfügbar; siehe den Zubehörbereich auf den Webseiten der Open Frame Monitore für die Teilenummern.



Bitte beachten Sie die Dimensionierungsskizze für Details zu Ausschnitten und Montagen; laden Sie die Zeichnung im PDF-Format aus dem Dokumentationsbereich der Webseiten der Open Frame Monitore herunter.

Der vordere Montage-Rahmen wird mit Halterungen geliefert, die bereits oben, unten und an jeder Seite angebracht sind.

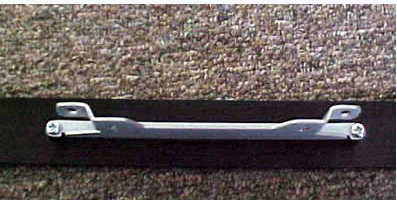

Die Halterungen haben Laschen, die nach innen geneigt sind, um an den Monitor zu befestigen.

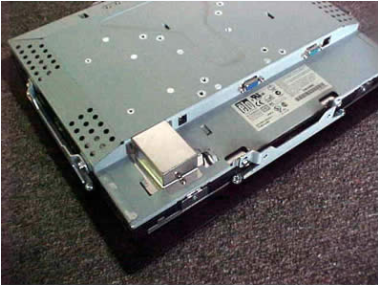

Der Monitor wird auf den Rahmen gelegt, und die vier Halterungen werden mit den beiliegenden Schrauben an dem Monitor befestigt. Der optionale vordere Montagerahmen fügt rundum (ungefähr) zusätzliche 3/8" hinzu, um die Montage von der Vorderseite der Frontplatte des Gehäuses zu unterstützen.

Jetzt passt der Monitor in den Ausschnitt der Frontplatte, von vorne.

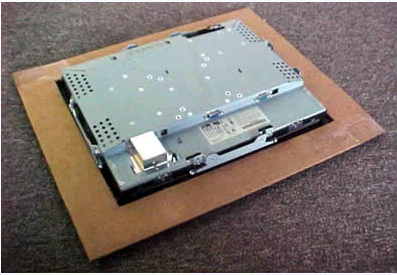

Das oben gezeigte Bild zeigt eine Rückansicht mit einem Stück Pappe, das die Frontplatte des Gehäuses simuliert. Beachten Sie, dass die angegebenen Ausschnittsdimensionen genügend Platz für sowohl den Monitor als auch die versetzten Halterungen des vorderen Rahmens lassen.

HINWEIS: Die in der hinteren Montagegezeigten Halterungen werden nicht verwendet. Besondere vordere Montageschienen sind im vorderen Halterungskit enthalten.

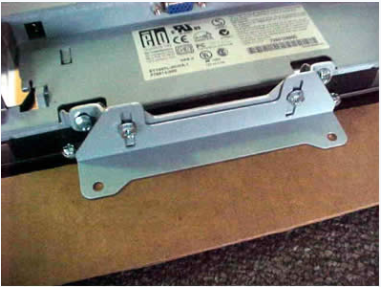

Die speziellen vorderen Halterungen werden an den gewindegeschlitzten Löchern in den Halterungen des Rahmens angebracht; diese Halterungen drücken dann gegen die Rückseite der Frontplatte und die Schrauben werden an den geschlitzten Löchern festgezogen.

HINWEIS: Die Löcher, die die Halterungen an der Frontplatte sichern, sind außerhalb der Abmessungen des vorderen Rahmens (der vordere Rahmen würde die Schraubenköpfe nicht abdecken, wenn Durchgangsschrauben verwendet werden). Aus diesem Grund sollten professionell installierte Einschraubbolzen auf der Rückseite der Platte für eine saubere Installation (keine sichtbaren Befestigungen) bei der Verwendung von Metall-Frontplatten verwendet werden. Bei Holz-Frontplatten können kurze Holzschrauben von der Rückseite installiert werden.
