Dieser Artikel bietet eine Schritt-für-Schritt-Anleitung zur Aktualisierung der Projected Capacitive (PCAP) Touch-Controller-Firmware auf Elo 1099L Outdoor Open-Frame Touchmonitors. Dieses Verfahren kann verwendet werden, um die Touch-Controller-Firmware zu aktualisieren oder einen Controller wiederherzustellen, der im Bootloader-Modus betrieben wird.
Stellen Sie sicher, dass die Stromversorgung des Monitors und die USB-Verbindung während des Firmware-Updates stabil bleiben. Trennen Sie das USB-Kabel nicht, entfernen Sie die Stromversorgung nicht und schalten Sie den Monitor nicht aus, während die Firmware geschrieben wird. Das Unterbrechen des Update-Prozesses kann die Touch-Controller-Firmware beschädigen.
Schritt-für-Schritt-Update-Verfahren
- Laden Sie das Firmware-Update-Paket herunter: Laden Sie das folgende Firmware-Dienstprogramm-Paket herunter: Test_Tool_PCFG0377_v00_T3_CM_250704.zip .
-
Extrahieren Sie die Dateien:
Entpacken Sie den Inhalt des heruntergeladenen ZIP-Archivs in einen speziellen Ordner auf dem Windows-Host-PC, z.B.
C:\Elo_Firmware\. -

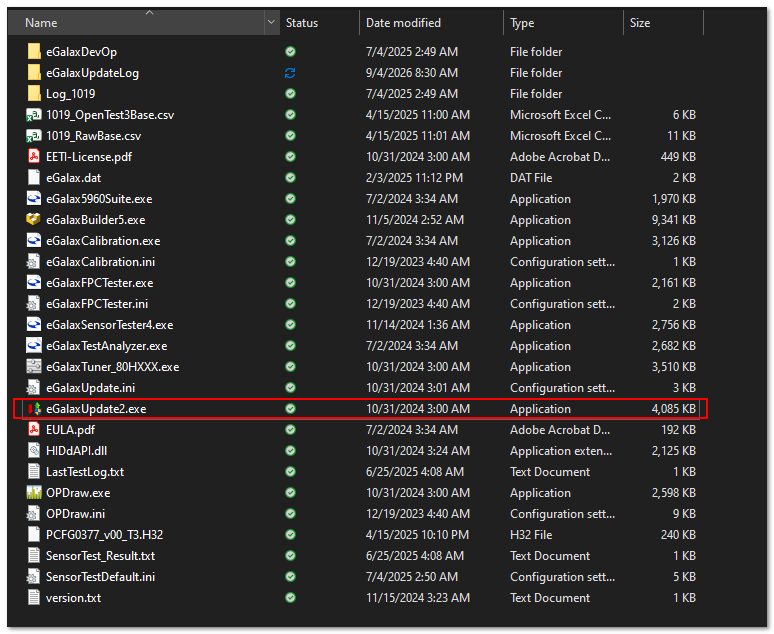

Starten Sie das Firmware-Update-Dienstprogramm:
Schließen Sie das USB-Kabel des 1099L-Touchscreens an den Windows-Host-PC an. Öffnen Sie den extrahierten Ordner, klicken Sie mit der rechten Maustaste auf
eGalaxUpdate2.exeund wählen Sie Als Administrator ausführen. -

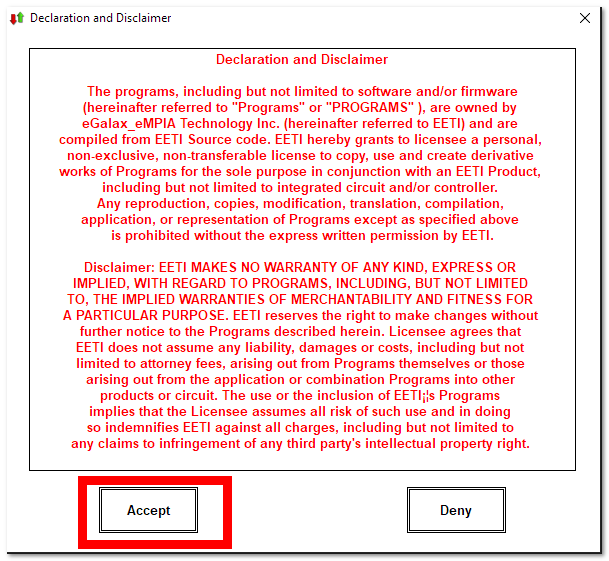

Akzeptieren Sie die Lizenzbedingungen:
Überprüfen Sie die Lizenzaufforderung und klicken Sie auf Akzeptieren, um fortzufahren.
Wenn das Dienstprogramm gestartet wird, durchsucht es automatisch die USB-Verbindung nach dem Touch-Controller. Wenn dieser erkannt wird, werden die Controller-Informationen im Bereich Aktueller Controller auf der linken Seite des Dienstprogramms angezeigt.
-
Laden Sie das Firmware-Image:

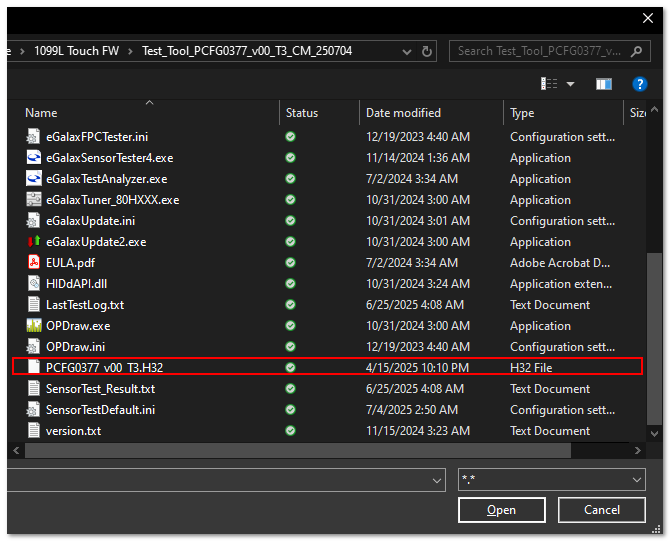

Klicken Sie auf Bild laden, navigieren Sie zu den extrahierten Firmware-Dateien und wählen Sie:

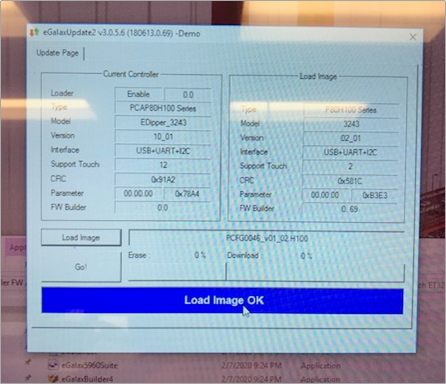

PCFG0377_v00_T3.H32.Nachdem die Datei ausgewählt wurde, validiert das Dienstprogramm das Firmware-Image und zeigt dessen Informationen auf der rechten Seite des Bildschirms an.
- Starten Sie das Firmware-Update: Klicken Sie auf Los (oder Bild laden OK, falls angezeigt), um das Firmware-Update auf den Touch-Controller zu beginnen. Lassen Sie das Update abschließen und prüfen Sie, ob der Fortschritt 100% erreicht, bevor Sie fortfahren.
-
Monitor aus- und wieder einschalten und Funktion überprüfen:
- Schließen Sie das eGalaxUpdate2 Dienstprogramm.
- Trennen Sie das 12V DC-Stromkabel vom 1099L-Monitor.
- Warten Sie mindestens 10 Sekunden.
- Schließen Sie das Stromkabel wieder an und lassen Sie den Monitor und den Touch-Controller neu starten. Überprüfen Sie, ob die Standard-HID-Touch-Funktionalität normal funktioniert.
Wenn der 1099L normal neu startet und die Touch-Funktionalität wiederhergestellt wird, ist das Update der PCAP-Touch-Controller-Firmware abgeschlossen.
