Dieser Artikel beschreibt, wie PCAP-Technologie funktioniert

Projected Capacitive Touch-Sensing (PCAP) ist die Technologie, die derzeit in allen hochwertigen Tablets und Smartphones verwendet wird, die jetzt in den meisten kommerziellen Anwendungen leicht zugänglich sind.

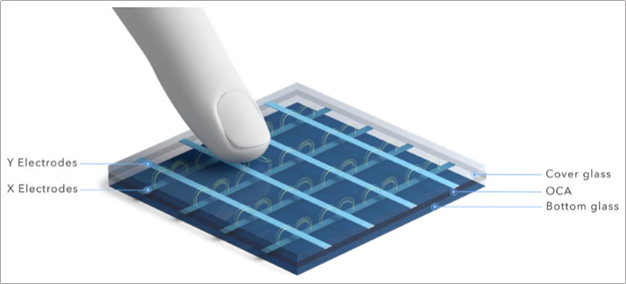

So funktioniert es:

• Reihen und Spalten transparenter Leiter
• Elektrische Impulse, die durch Treiberelektroden gesendet werden
• Empfängerelektroden nehmen das Signal durch kapazitive Kopplung auf
• Leitfähige Objekte (Finger, PCAP-Stift), die den Bildschirm berühren, ändern die kapazitive Kopplung, die vom Touch-Controller erkannt wird
• Die tatsächliche Position mehrerer gleichzeitiger Berührungen wird vom Controller an das Host-Gerät ausgegeben (typischerweise über USB oder I2C-Schnittstelle)

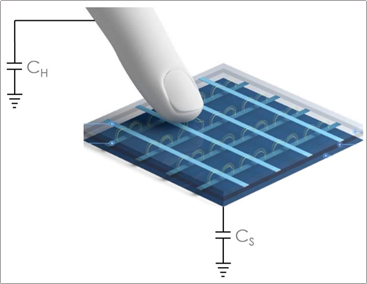

Selbstkapazität

• Kapazität eines einzelnen Elektroden zu Erde – CS
• Jede Elektrode wird einzeln gemessen.
• Ein leitfähiger Stift (Finger oder anderer) fügt der Erde Kapazität hinzu.
• Diese Änderung der Ladung wird vom Controller gemessen.

Wichtige Vorteile

• 12+ Punkte wahrer Multi-Touch
• Schnelle und empfindliche Touch-Reaktion
• Hohe Genauigkeit und Linearität
• Ausgezeichnete optische Klarheit
• Langfristige Haltbarkeit
• Driftfreier Betrieb erfordert keine Kalibrierung
• Bietet das vertraute Aussehen, Gefühl und die Leistung von Verbrauchermobiltelefonen & Tablets
