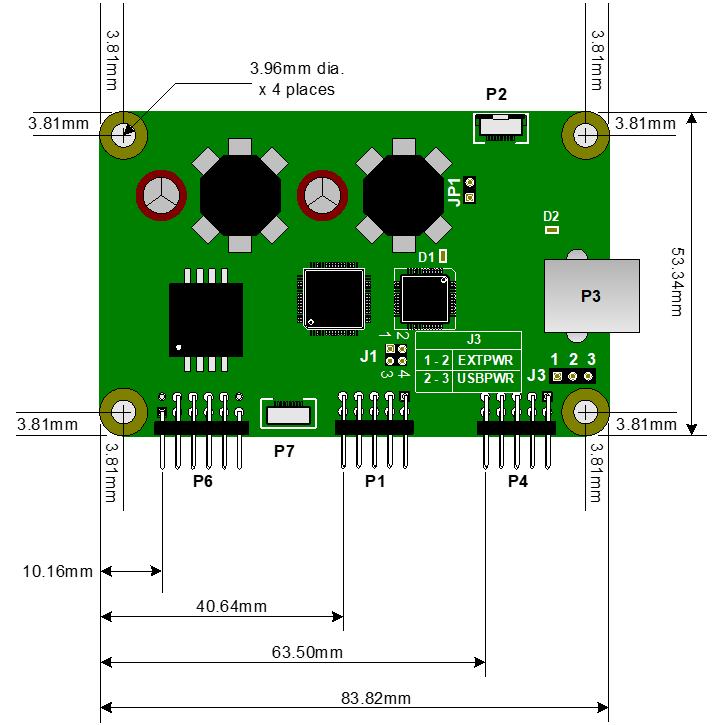

Dieser Artikel listet die Maßzeichnungen für die 2521 Steuerplatine auf
Y-Dimensionen:
Z-Dimensionen:
- Maximale Höhe über der Oberseite der Leiterplatte: 9,5 mm
- Maximale Höhe der Komponente über der Unterseite der Leiterplatte: 2,54 mm
- Maximale Höhe der gesamten Platine: 13,8 mm (typisch 13,1 mm)
Siehe zusätzliche Informationen und Dokumentationen zur 2521 Steuerplatine in diesem Wissensartikel.
