Dieser Artikel bietet das Schnellinstallationshandbuch (QIG) für das Elo 4K Konferenzkamerakit, P/N: E988153.

Eine .pdf-Kopie ist diesem Wissensartikel angehängt.

Installation: Elo empfiehlt, die Kamera oben auf dem Display zu montieren. Die Montage der Kamera an der Seite oder unten erfordert eine Bildrotation über Software. Einige Softwareprogramme bieten möglicherweise keine Rotationsfunktion.

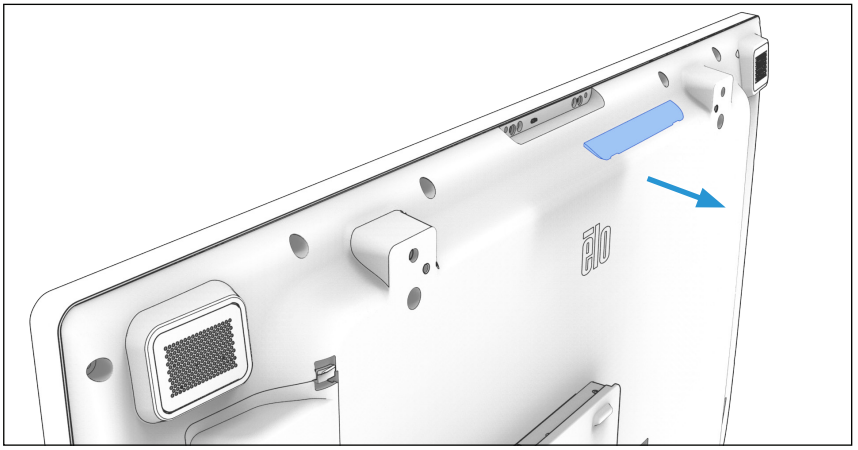

Schritt 1 - Entfernen Sie die Abdeckung der Elo Edge Connect TM von der Oberseite des IDS-Displays, indem Sie vorsichtig mit den Fingern ziehen.

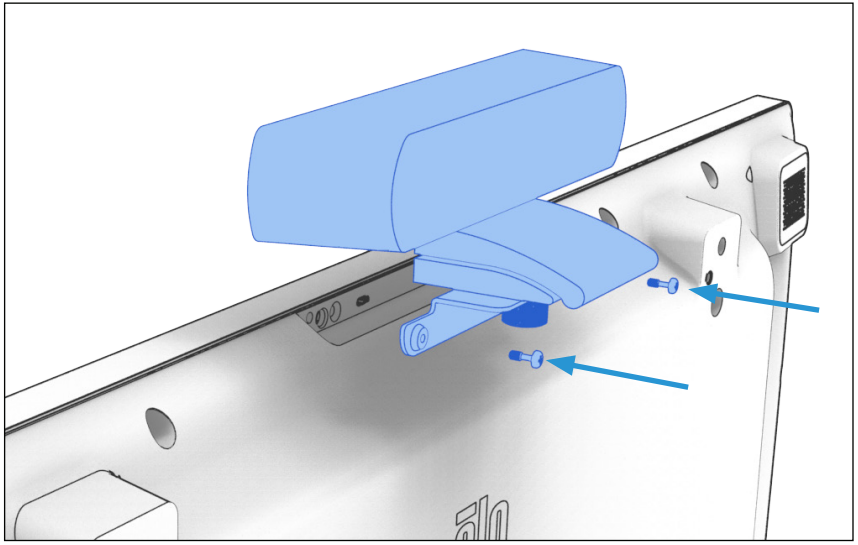

Schritt 2 - Befestigen Sie die Kamera mit den zwei Schrauben (enthalten) und einem Kreuzschlitzschraubendreher (nicht enthalten) am Display.

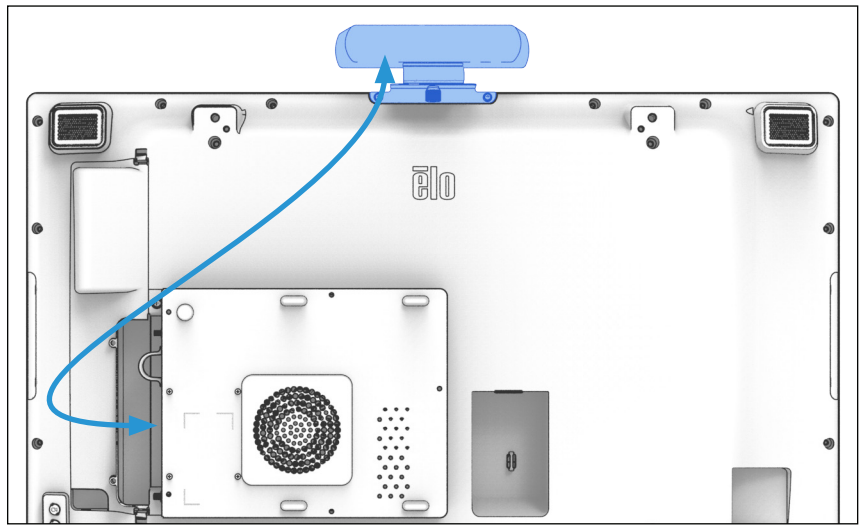

Schritt 3 - Schließen Sie die Kamera an das Elo-Computinggerät (separat erhältlich) oder an ein Drittanbieter-Computinggerät mit dem USB Typ C zu Typ A-Kabel (enthalten) an. Um höhere Kompatibilität und 4K-Auflösung zu erreichen, empfiehlt Elo, die Kamera an einen USB3.0-Port anzuschließen.



Schritt 4 - Starten Sie Ihre Kamera-App oder Konferenzsoftware und wählen Sie „Elo Conference Camera“ im Dropdown-Menü der Kamera oder im Einstellungsbereich aus.




Inhalt der Box

• 1x Elo Konferenzkamera mit vorinstallierter Halterung.

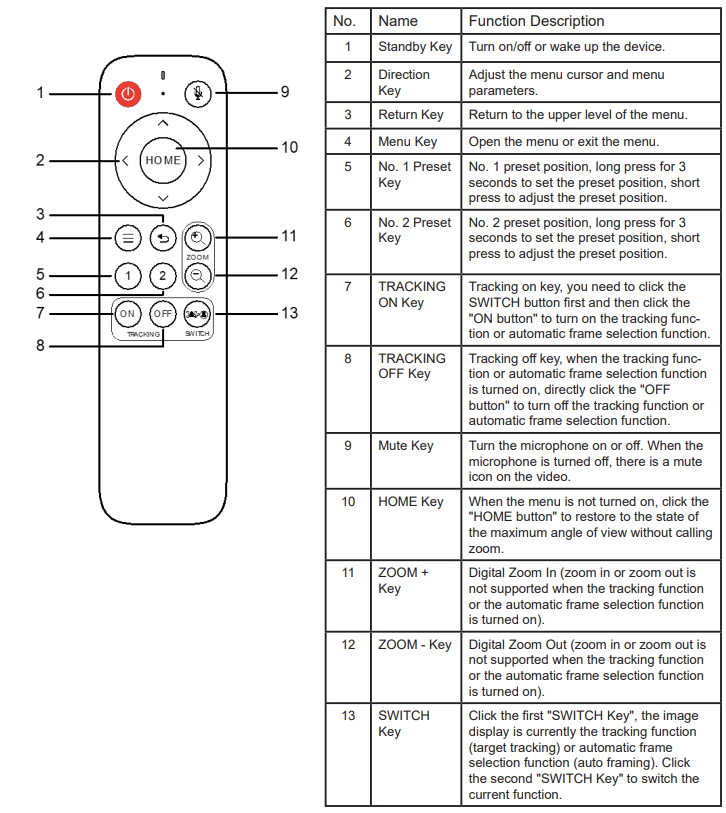

• 1x Fernbedienung
• 2x M3-Montageschrauben
• 1x USB Typ C zu Typ A-Kabel

Fehlerbehebung
Falls die Kamera ein Bild erzeugt, das zu ruckeln scheint, überprüfen Sie, ob die Kamera sicher installiert ist und ob sich andere Objekte in der Nähe befinden, die Vibration verursachen könnten.

• Wenn das On-Screen-Display-Menü umgedreht ist, versuchen Sie eine dieser Optionen:
