Dieser Artikel beschreibt, wie der M51 Scan Handle an ein M51 Mobile-Gerät montiert wird.

Produkt-Spezifikationsseite: https://www.elotouch.com/m51-scan-handle.html

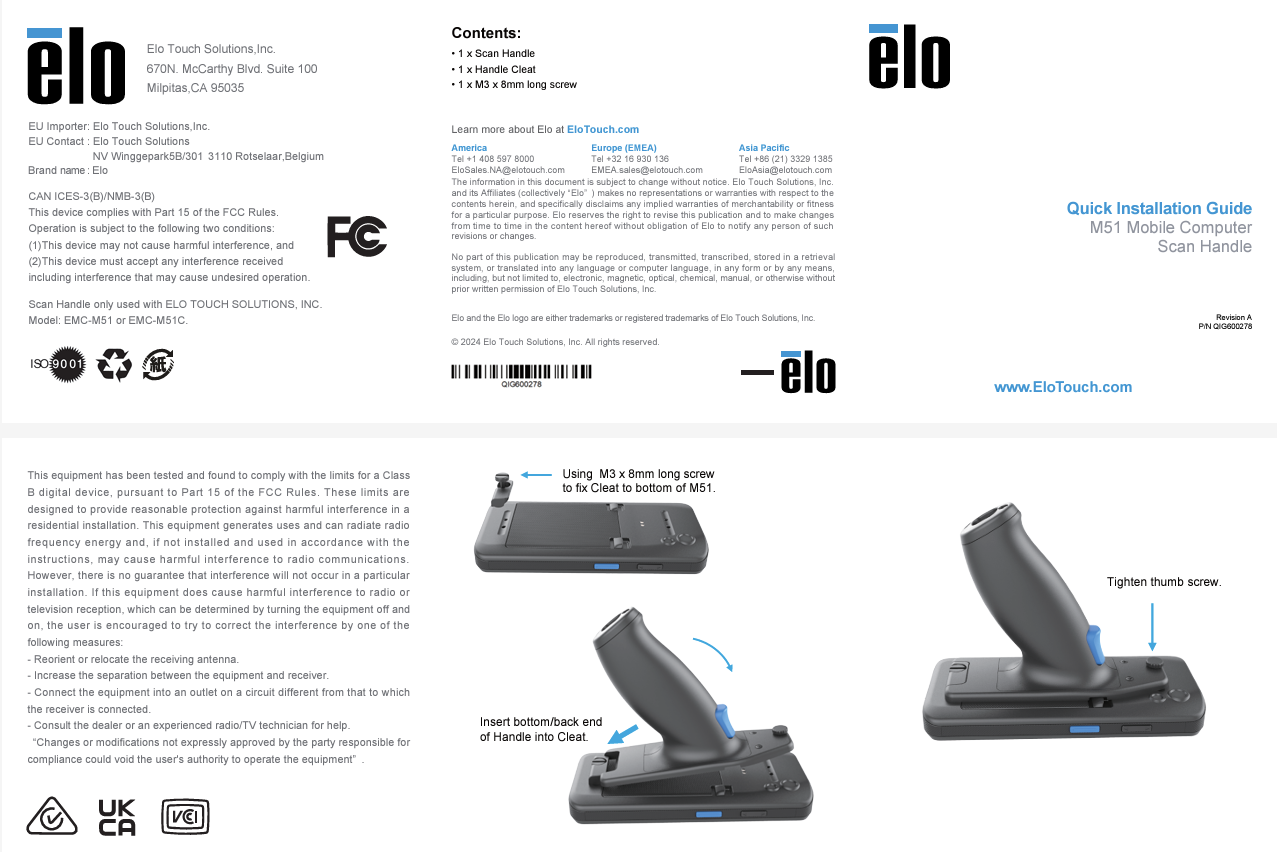

Schnellanleitung: https://docs.elotouch.com/QIG600278.pdf

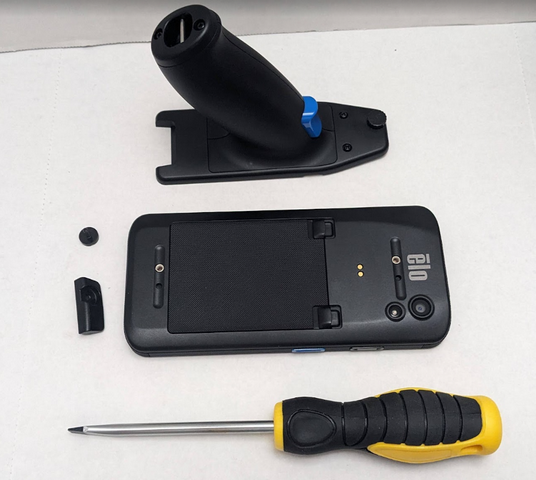

Benötigtes Zubehör:

• E527331, M51 Scan Handle Kit
• Elo M51 Mobile Device ausgestattet mit einem Barcode-Scanner
• Schraubenzieher mit flacher Klinge

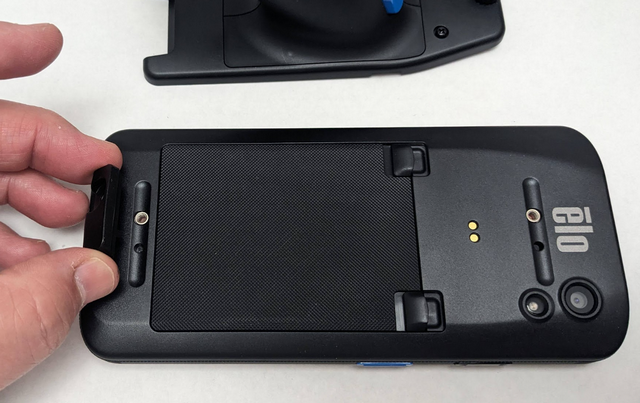

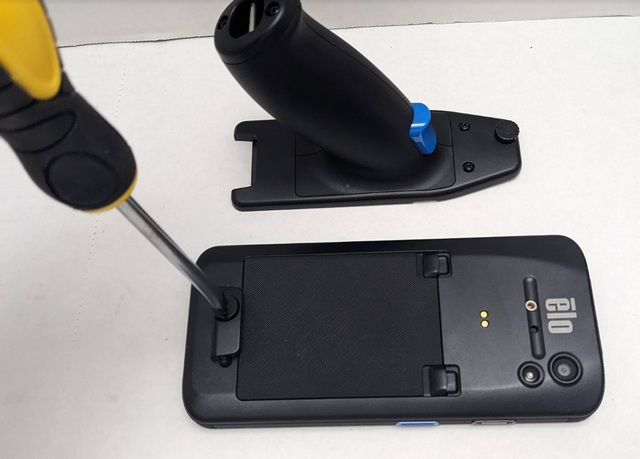

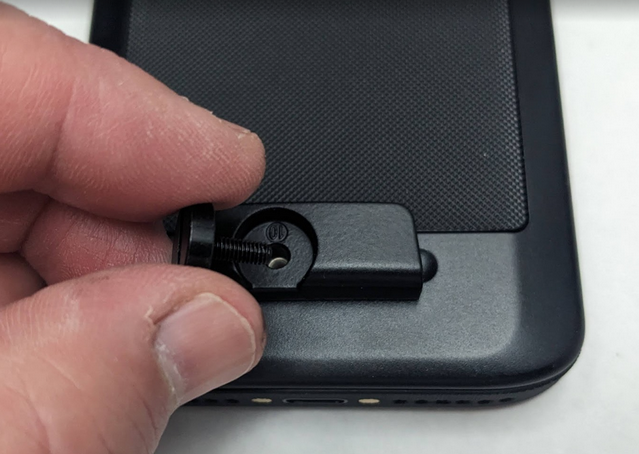

1. Plazieren Sie den unteren Auslöserhalter an der unteren hinteren Nut des M51-Geräts und setzen Sie die schraubenkopfförmige Schraube ein und ziehen Sie sie mit dem Schraubenzieher fest.

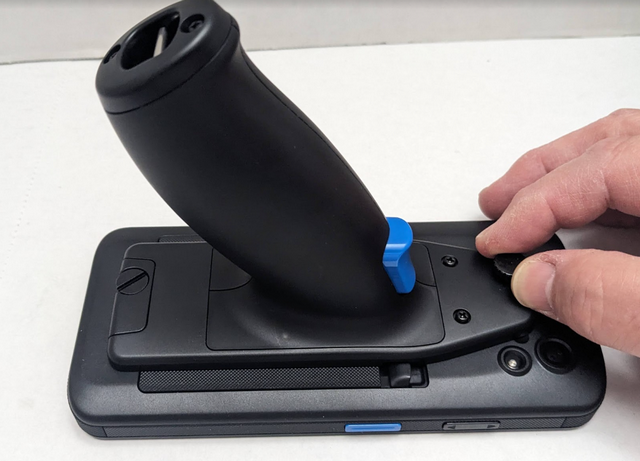

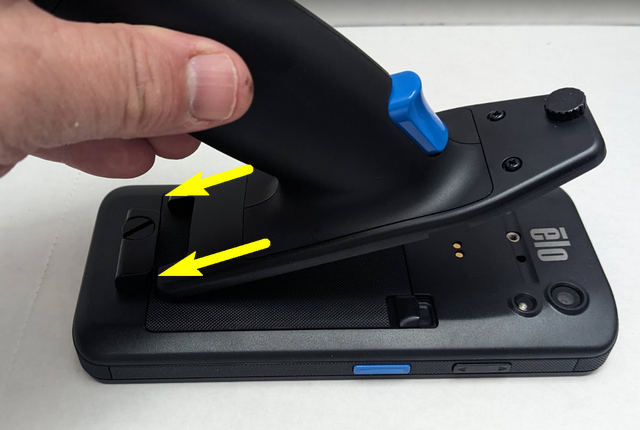

2. Schieben Sie den Auslösergriff unter den Auslöserhalter und ziehen Sie dann die obere Daumenschraube an, um den Auslösergriff am M51-Gerät zu sichern.

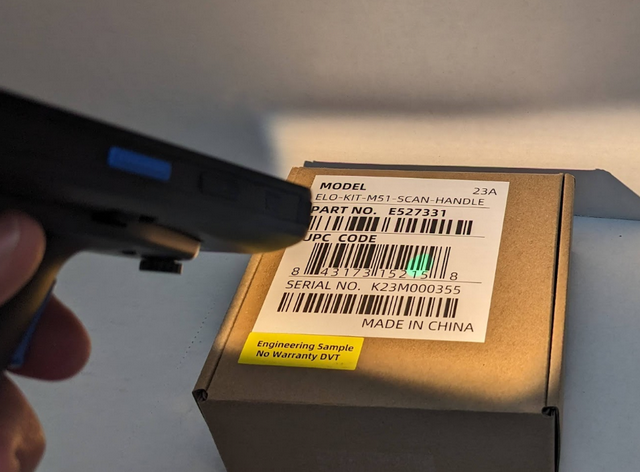

3. Sie können jetzt den Auslösergriff verwenden, um den Barcode-Scanner zu aktivieren.
